Rectangle

Saisir des rectangles
Menü Construction 2D > Rechtecke
Werkzeugleiste:
Rechtecke
Sie können Rechtecke über einzelne Linien konstruieren sowie zur Vereinfachung auch direkt als Rechteckelement erzeugen (siehe Funktion Lignes). Rechtecke definieren Sie entweder frei über ein Fenster oder über die Rechteckbreite und -höhe.
Die Rechteckgröße, z.B. durch Verschieben einer Linie oder das Löschen einer einzelnen Linie, können Sie ändern.
Funktionszusatzleiste
► (Tooltips vorhanden)
Eingabeart wählenLinientypStiftstärkeGröße des FadenkreuzesLinientyp des FadenkreuzesStiftstärke des FadenkreuzesNeigungswinkelBezugspunkt
Fenster, Breite/Höhe
Eingabeart für das Rechteck
Ltyp=..., S=...
Linientyp, Stiftstärke (siehe Funktion Lignes, Ltyp=... und S=...)
Fadenkreuz= ... %
Größe des Fadenkreuzes (siehe Funktion Cercles, Saisir des cercles avec le réticule).
Ltyp F.=..., S F.=...
Linientyp und Stiftstärke des Fadenkreuzes (siehe Funktion Lignes, Ltyp=... und S=...)
W=…
Ecke, ...
Bezugspunkt (Eingabeart: Fenster)
mehr hierzu ...


Ecke (beliebiger
Eckpunkt)


Mitte-Breite


Mitte-Höhe


Mitte-Mitte
B = Bezugspunkt

LU, ...

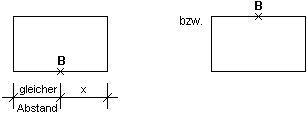

Bezugspunkt (Eingabeart: Breite/Höhe)

Über das Menü Editer oder in der Barre d'outils können Sie weitere Manipulationen der Rechtecke wählen:
*Einzeln korrigieren (siehe Funktion Lignes, Corriger les lignes)
