Corriger les cercles
Analog den Linien korrigieren Sie im Plan vorhandene Kreise (siehe Funktion Lignes, Corriger les lignes).

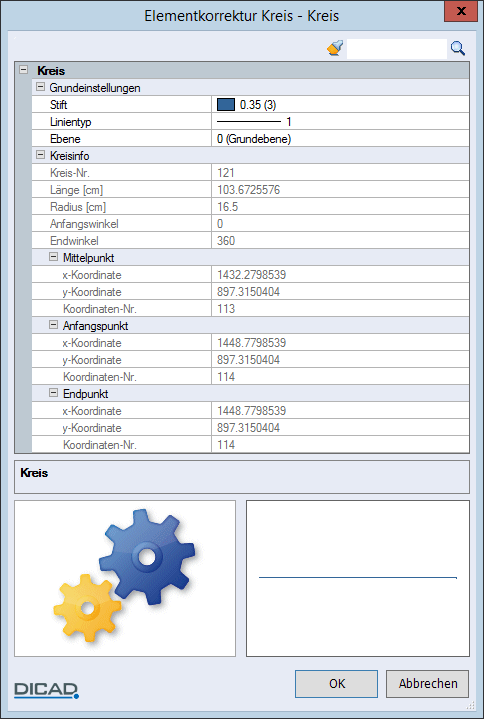

Global
Alle Elementparameter für den Kreis global korrigieren
ø-Kor
Durchmesser korrigieren
Fahren Sie den zu korrigierende Kreis bzw. Teilkreis an. Ebenso können Sie mehrerer Kreise mit unterschiedlicher Größe wählen. Sind alle Kreise markiert, erfolgt über Weiter analog „Saisir des cercles“ eine Korrektur mit dem gleichen Durchmesser für alle Kreise.
Der Kreis wird mit dem neuen Durchmesser dargestellt.
Um den Kreis wieder mit seinem alten Durchmesser darzustellen, machen Sie die Korrektur rückgängig über Alte Elemente in der Funktionszusatzleiste.
Anmerkung: |
|---|

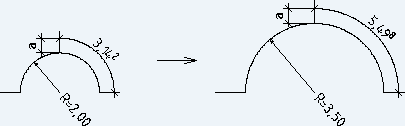

Bewehrung und Schraffur, die an die korrigierten Kreise angebunden sind, ändern sich entsprechend. Radien-, Durchmesser-, Winkel- und Bogenmaße behalten den alten Abstand (a) zum Bauteil. Elemente, die auf den korrigierten Kreis stossen, passen sich der Korrektur nur an, wenn sie am Anfangs- oder Endpunkt des Kreisbogens angebunden sind. Andere Elemente bleiben unberücksichtigt.  |
