Croquis acier CA
Der Eisenauszug wird als vermaßte Hauptansicht dargestellt.
Er fasst die Informationen aus der Haupt- und Nebenansicht zusammen.
Ein Eisenauszug können Sie jedoch auch ohne eine vorhandene Haupt- oder Nebenansicht erzeugen. Dies erfolgt entweder über die angebotenen Standardbiegeformen oder über eine Dialogbox mit oder ohne zusätzliche Hakeneingabe (siehe Barres, Eisenauszug (Biegeform) bestimmen und Treillis, Mattenauszug eingeben (MA)).

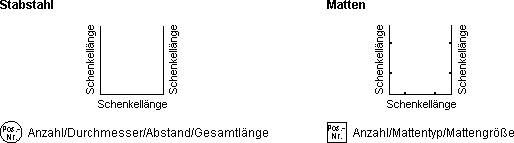

Der Positionstext beinhaltet die Gesamtanzahl, den Durchmesser oder Mattentyp, den Abstand und die Gesamtlänge(n) oder Mattengröße.
Die Gestaltung des Positionstexts können Sie frei wählen, die Sie in der Bewehrungsverwaltung bestimmen.
Symbolische Darstellung der Eisenform im Eisenauszug (EA-Symbol)

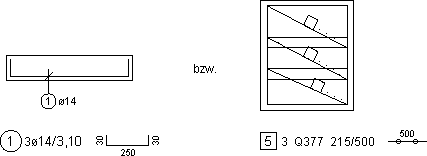

Bei der Erzeugung des Eisenauszugs können Sie die Eisenform auch symbolisch (verkleinert) darstellen (siehe Barres, Eisenauszug (EA) als Symbol darstellen), z.B.
