Types de représentation dans l'armatures
Die Darstellungsarten für Bewehrung beschränken sich auf die Hauptansicht, eine oder mehrere Nebenansichten und auf den Eisenauszug. Die nachfolgenden Schemata erläutern diese Begriffe.

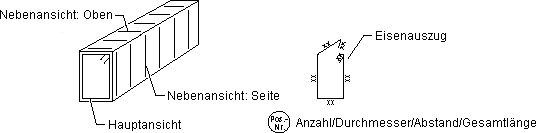

Stabstahl
Anmerkung: |
|---|
Geschnittene Eisen werden üblicherweise als kleine Kreise (Punkte) dargestellt. Diese geschnittenen Eisen sind eine weitere, definierte Nebenansicht.  |

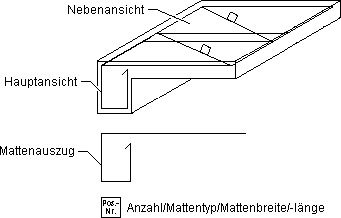

Matten
Die gesamte Mattendarstellung können Sie in der Nebenansicht wahlweise (mit oder ohne Diagonale) mit einer beliebigen oder der Stiftstärke Nplo (nicht zu plottende Linie) eingeben.
Die Definition ist sowohl bei der Mattenerzeugung als auch nachträglich in der Korrekturfunktion möglich.
