Corriger image
Korrigieren Sie die Abmessungen oder bearbeiten Sie, z.B. Bildwinkel, Helligkeit des eingebauten Pixel-Bilds über
das Menü Fichier > Importieren / Exportieren > Bild importieren und das Menü Editer > Corriger individuellement dans la fonction active,Funktionsleiste
Funktionsleiste
► (Tooltips vorhanden)
Bildabmessung frei bestimmen
Abmessungen des Bilds durch Aufziehen des umhüllenden Rechtecks frei, im Raster oder proportional verzerren/ändern
Funktionszusatzleiste
Proportional | Umschaltfunktion: Größe der Bildabmessung proportional bestimmen, ein-/ausschalten Hiermit gewährleisten Sie die korrekte Darstellung, z.B. gesonderte Textzeichen. |
Bildabmessung über zwei Punkte
Importierte Bildgröße an den Segmentmaßstab anpassen
Um die Richtung der Größenanpassung zu definieren, wählen Sie zuerst den Bild-Festpunkt (Punkt, der nicht verschoben wird) in der Funktionszusatzleiste. Der gewählte Festpunkt wird im Bild mit einem Kreuz gekennzeichnet, z.B. rechts oben.
Anschließend erfolgt die Größenanpassung über zwei Punkte (P1, P2) mit der Eingabe des gewünschten Abstands. Die Längeneingabe ist abhängig vom Segmentmaßstab und der Eingabedimension.
Anmerkung: |
|---|
Vor dem Einbau importierter Dateien (HPGL) in den Plan erfolgt automatisch eine Sicherung des aktuellen Planstands. Im Bedarfsfall können Sie diese Sicherung über Rückgängig in der Iconleiste zurückholen bzw. über Wiederherstellen auch wieder herstellen. |
Extern bearbeiten

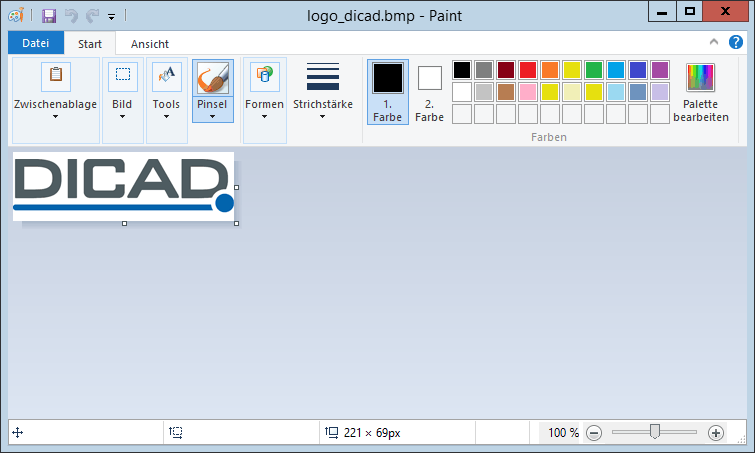

Pixel-Bild über Bildbearbeitungsprogramm, z.B. Paint Shop Pro, bearbeiten

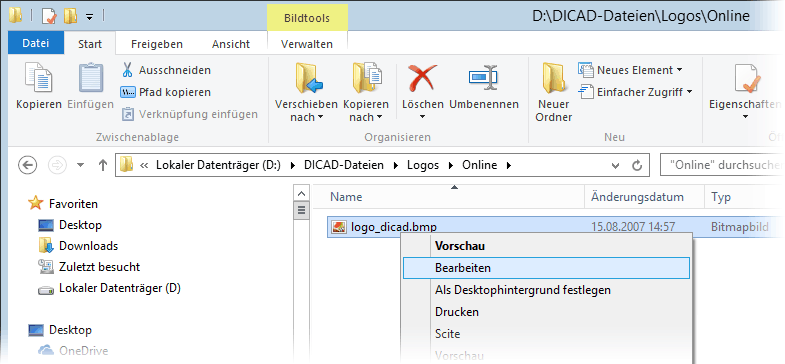

Das Programm, welches zum Bearbeiten des jeweiligen Dateityps verknüpft ist (siehe Kontextmenü: Bearbeiten im Datei-Explorer), öffnet sich.
Nach dem Speichern der Änderung und Verlassen des Bildbearbeitungsprogramms wird das Pixel-Bild im Plan aktualisiert. Die Ursprungsdatei des Bilds bleibt von dieser Bearbeitung unberührt.
Lage
Bild verschieben
Analog Déplacer une image à la fois, bestimmen Sie über einen neuen Bezugspunkt die Lage des Bildes.
Über das Menü Editer bzw. in der Barre d'outils können Sie weitere Manipulationen der Bilder wählen:
