Miroiter section

STRAKON documentation : Modifier les eléments : Miroiter : Miroiter section

Miroiter section

Miroiter segment

Menü Editer > Ausschnitt spiegeln

Werkzeugleiste:

Ausschnitt spiegeln

Iconleiste:

Ausschnitt spiegeln

: Funktion im Modul STRAKON auslösen: S

Neben dem Spiegeln von Elementen im Ausschnitt können Sie eine weitere Möglichkeit des Spiegels in der Funktionszusatzleiste wählen:

Funktionszusatzleiste

Fenster/Polygon

Bestimmen Sie den bzw. die Ausschnitte und suchen die zu spiegelnden Elemente (siehe Définir l'extrait / chercher dans l'extrait). Beachten Sie, dass nur die markierten Elemente gespiegelt werden. Befinden sich Schraffuren im Ausschnitt, erscheint die Abfrage:

Schraffuren mitspiegeln

Ja + einz. Suchen

Markierte Schraffuren einzeln, ein-/ausschalten (siehe Copier, Ja + einz. Suchen).

Nein

Schraffuren nicht mitspiegeln

Sind alle gesuchten Elemente im Ausschnitt markiert, können Sie diese entweder nur spiegeln, d.h. sie nehmen eine neue Lage ein, oder spiegeln und gleichzeitig kopieren.

Funktionszusatzleiste

Kopieren

Umschaltfunktion: Ausschnitt spiegeln und gleichzeitig kopieren, ein-/ausschalten

Kontrollkästchen ausgeschaltet:

Wand- oder Wandeinbauteillinien, die im Suchvorgang über Element markiert wurden, werden beim Spiegeln ohne Kopieren wieder demarkiert, d.h. sie werden nicht gespiegelt. Eine Spiegelung von Wänden ist deshalb nur über Wand möglich.

Kontrollkästchen eingeschaltet:

Befindet sich Bewehrung im festgelegten Ausschnitt, wird, nachdem die Elemente kopiert und gespiegelt sind, die Korrektur des zugehörigen Eisenauszugs angeboten.

Ausschnittmitte

Umschaltfunktion: Lage der Spiegelachse (x-Achse, y-Achse, x+y-Achse) auf die Mitte des gewählten Ausschnitts verlegen, ein-/ausschalten

Die Bezugslinie der Spiegelung können Sie über zwei Punkte, eine Spiegellinie oder eine Achse definieren:

Funktionsleiste

Zwei Punkte

Über zwei Punkte spiegeln

Die Spiegelung erfolgt mit den vorgenannten Möglichkeiten über zwei beliebige Punkte. Die theoretische Verbindungslinie zwischen den Punkten bestimmt die Lage der Spiegelachse.

Nach Bestätigung der beiden Punkte der Spiegelachse wird diese als strichpunktierte Linie in Markierungsfarbe dargestellt und abgefragt.

Nein

Markierte Spiegelachse wieder löschen und Vorgang wiederholen

Alle markierten Linien werden zuerst gespiegelt und eine weitere Korrekturmöglichkeit wird angeboten. Bestätigen Sie Ja, werden die gespiegelten Linien wieder gelöscht und Sie können erneut eine Spiegelachse bestimmen. Anworten Sie Nein, werden alle weiteren, markierten Elemente gespiegelt und gegebenenfalls bei Bewehrung die Korrektur des zugehörigen Eisenauszugs angeboten.

Spiegellinie

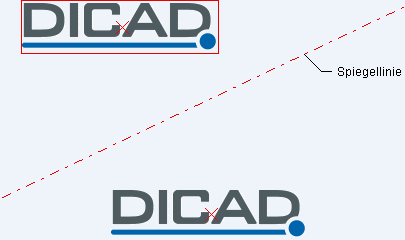

Über eine Spiegellinie spiegeln

Sie können den gewählten Ausschnitt mit den vorgenannten Möglichkeiten über eine Linie spiegeln. Nach Auswahl der Linie, wird diese als strichpunktierte Spiegelachse markiert. Der weitere Ablauf erfolgt analog „Zwei Punkte“.

x-Achse, y-Achse, x+y-Achse

Über die x-, y- oder x+y-Achse spiegeln

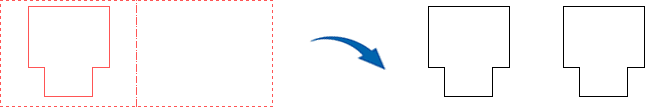

Die Lage der Spiegelachse wird durch die maximale Ausdehnung der jeweiligen Objekte bestimmt.

Ergeben sich durch das Spiegeln von Wänden neue Wandverbindungen, werden diese automatisch ausgeführt und die Wände mit aufgelösten Wandverbindungen wieder repariert.

Anmerkung:
Pixel-Bilder werden über ihren Mittelpunkt gespielt. Den Bildwinkel können Sie nicht ändern.
