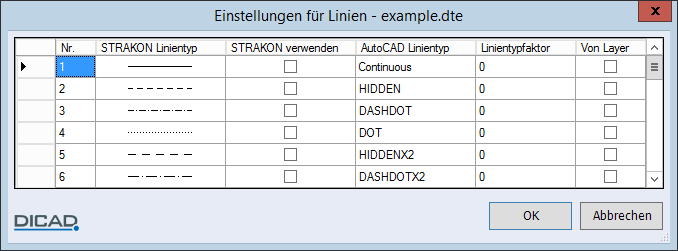

Lignes
Nr.
Laufende STRAKON-Linientypnummer
STRAKON Linientyp
Darstellung des STRAKON-Linientyps
STRAKON verwenden
Durch Einschalten des Kontrollkästchens in der entsprechenden Zeile bleibt für die Linie das STRAKON-Attribut erhalten.
AutoCAD Linientyp
Name des AutoCAD-Linientyps
Den Vorgabewert können Sie durch Anfahren des Namens ändern:
Haben Linien das AutoCAD-Attribut ByLayer, werden sie, bei eingeschaltetem Kontrollkästchen VonLayer, mit den Layer-Eigenschaften (siehe Spalte AutoCAD Layer) in AutoCAD dargestellt.
