STRAKON documentation : Sortie, listes et interfaces : Importer / Exportation DXF/DWG : Ecrir fichier DXF/DWG : Exporter fichier d'affectation DXF/DWG : Calques

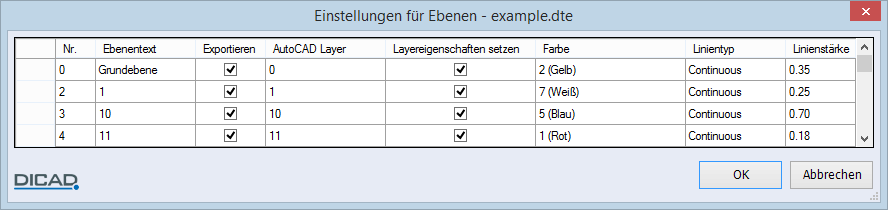

Calques
Nr.
STRAKON-Ebenennummer
Ebenentext
Text der STRAKON-Ebenen
Exportieren
Durch Einschalten der Kontrollkästchen werden die Ebenen gewählt, die mit ihrem Inhalt in die Zieldatei exportiert werden sollen. Ausgeschaltete Ebenen werden als leere Layer übergeben.
AutoCAD Layer
Name der AutoCAD-Ebene
Den Vorgabewert können Sie durch Eingabe eines neuen Namens ändern.
Layereigenschaften setzen
Den Ebenen können Sie die AutoCAD-Layer-Eigenschaften wie Farbe, Linientyp und Linienstärke zuordnen.
Farbe, Linientyp, Linienstärke
AutoCAD-Layer-Eigenschaften

Wichtig!
In STRAKON gibt es das Attribut Linienstärke (nicht zu Verwechseln mit Stiftstärke) nicht. Da AutoCAD-Layer diese Eigenschaft jedoch besitzen, kann dieser Wert in der Zuordnungsdatei gewählt und übergeben werden. Er hat jedoch keinen Einfluss auf die aus STRAKON exportierten Elemente.
