Assemblage des Eléments flexs
Werkzeugleiste:
Siehe hierzu:

Funktionsleiste
Erläuterungen zu den Funktionen der Funktionsleiste finden Sie im Abschnitt „Création de Eléments flexs“.
Funktionszusatzleiste
Siehe hierzu:

W=…
Einbauwinkel
Niveau=…
Differenzhöhe Bezugspunkt zu Niveau
Vorne, …
Einbausicht des Flex-Bauteils
Wählen Sie eine der sechs Standard-Sichten oder bestimmen die Einbausicht im Cube. Schließen Sie den Cube mit OK und platzieren das Flex-Bauteil in den Plan.
Abzugsbauteil
Umschaltfunktion: Bauteil (Flex-Bauteil oder 3D-Einbauteil) mit dem Status „Negativ“ einbauen, ein-/ausschalten
Bauen Sie ein Flex-Bauteil als negatives Bauteil ein, um im Plan aus dem Flex-Bauteil nur einen Bereich herauszuschneiden.

Verschneiden
Umschaltfunktion: Flex-Bauteil mit anderen Bauteilen (Flex-Bauteil oder 3D-Einbauteil) verschneiden, ein-/ausschalten

Anmerkung:
*Flex-Bauteile, die als negatives Bauteil im Plan in ein Flex-Bauteil eingebaut werden, werden generell verschnitten.
*Bei eingeschalteter Verschneidung ist das 3D-Objekt mit dem Material höherer Prioritätszahl maßgebend.

“SF02_07“
Name des Bauteils (Flex-Bauteil oder 3D-Einbauteil) (inkl. Quellpfad)
Bearbeiten
Bauteil (Flex-Bauteil oder 3D-Einbauteil) im Cube - Bauteil ändern
Der Cube öffnet sich und bietet das aktive Bauteil zur Änderung, z.B. Bezugspunkt, an.
Daten
Positionsdaten für das Flex-Bauteil und variable Daten für den Einbauort ändern (siehe Conteneur de données)
3D-Einbau
Bauteil (Flex-Bauteil oder 3D-Einbauteil) im Cube einbauen

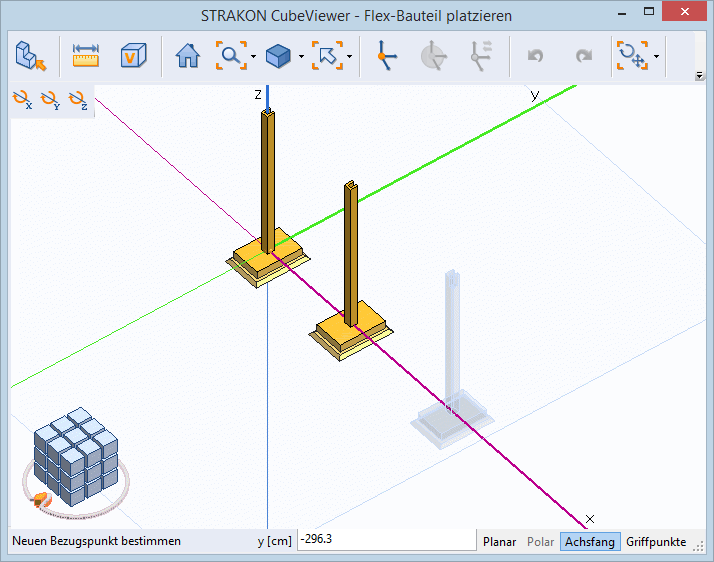

Der Cube öffnet sich und Sie können das Flex-Bauteil dreidimensional platzieren. Vor der Lagebestimmung können Sie das Flex-Bauteil um dessen x-/y-/zy-Achse in 90°-Schritten rotieren. Zusätzlich können Sie die platzierten Flex-Bauteile verschieben, drehen und unter Angabe von Anzahl und Abstand kopieren.

Anmerkung:
Das Flex-Bauteil wird automatisch in das aktive 3D-Segment platziert.

>>
Einstellungen für 3D-Konstruktion

Anmerkung:
Die Lage eines Flex-Bauteils können Sie nach dem Einbau über die Funktionen Déplacer und Tourner ändern. Ein Spiegeln von Flex-Bauteilen ist nicht zulässig.
Bauteile über die QuickBox einbauen
Sie können die Bauteile auch über die QuickBox einbauen. Für den Schnellzugriff in der QuickBox übernehmen Sie die Bauteile mit allen Einstellungen über das Icon Neu aus Plan. Bei der Übernahme aus der Verwaltung über das Icon Neu aus Verwaltung werden automatisch alle zuletzt für den Einbau verwendeten Einstellungen übernommen.
