Pose profilé

Menü Accessoires > Construction métallique > Nouveau > Profil verlegen

Werkzeugleiste:

Construction métallique > Profil verlegen

Kurzmenü: Profil verlegen

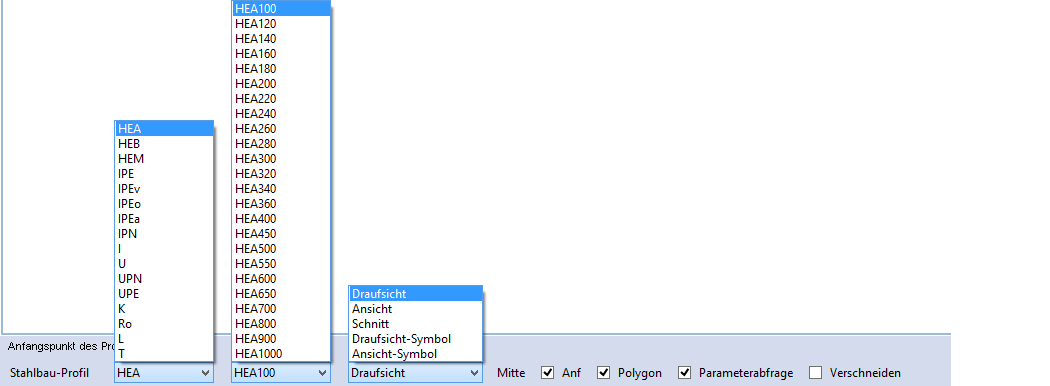

Zu jeder Profilreihe können Sie die zugehörigen Profile und eine Darstellung wählen.

Draufsicht, ...

Darstellung (Draufsicht, Ansicht, Schnitt, Draufsicht-Symbol, Ansicht-Symbol)

Mitte, ...

Bezugslinie (Links, Mitte, Rechts) mit oder ohne Versatz

Anf

Umschaltfunktion: Neuen Anfangspunkt bestimmen, ein-/ausschalten

Polygon

Umschaltfunktion: Einzelnes Profil (ausgeschaltet) oder Polygonzug (eingeschaltet) wählen

Einzelnes Profil	Anfangs- und Endpunkt bestimmen
Polygonzug	Anfangs- und Endpunkt des ersten Profils bestimmen und danach immer nur den Endpunkt des nächsten Profils (siehe Anf)

Parameterabfrage

Umschaltfunktion: Profilparameter anzeigen, ein-/ausschalten (siehe Variantes constr. métallique, Correction)

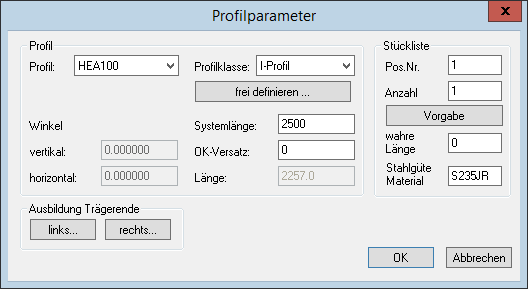

Profilparameter

Vorgabe

Durch Klicken auf die Schaltfläche wird das Eingabefeld Pos.Nr. mit der höchsten freien Positionsnummer der Datenbank und das Eingabefeld Anzahl mit dem Wert 1 vorbelegt.

Verschneiden

Umschaltfunktion: Automatische Verschneidung beim Polygonzug, ein-/ausschalten

Darstellung Schnitt

Über die Darstellung Schnitt können Sie neben den zuvor erläuterten Funktionen Folgendes wählen:

W=...

Angle d'inclinaison

LU, ...

Bezugspunkt

Ebenso können Sie den Bezugspunkt durch Drücken der Taste [B] (durch Großschreibung des Buchstabens aktivieren, siehe Kapitel Entrée / accessibilité, ) wechseln. Neun Punkte können Sie wählen (im Bild als Kreise dargestellt):

Anmerkung:
Für eine korrekte Lageberechnung, z.B. von Ausklinkungen, Schrauben, zeichnen Sie die Profile in der Draufsicht im Uhrzeigersinn, Profile in der Ansicht von unten nach oben (positive y-Richtung).
