Référence de point mesurée
Werkzeugleiste:
Bei der punktbezogenen Bemaßung, beziehen sich alle folgenden Maße auf den gleichen Anfangspunkt (Bezugspunkt).
Analog „Cote indiv.“ nutzen Sie die in der Funktionszusatzleiste vorhandenen Funktionen.
Bestimmen Sie den Bezugspunkt.

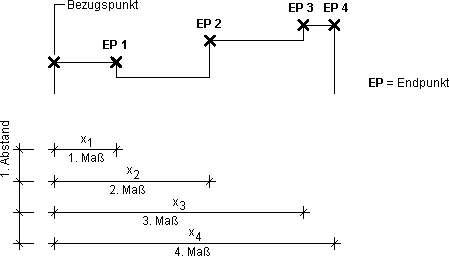

Bestimmen Sie den Endpunkt des ersten Maßes (im Beispiel EP 1).
Bestimmen Sie die Lage der ersten Maßlinie.
Für das zweite und alle folgenden Maße, die sich auf den gewählten Bezugspunkt beziehen, bestimmen Sie nur noch den jeweiligen Maßendpunkt.
Nach Bestätigen der Lage des zweiten Maßes können Sie die Richtung und den Abstand zwischen den ersten beiden Maßlinien automatisch für alle weiteren Maße übernehmen oder einzeln bestimmen.
Ja
Für alle weiteren Maße den Maßkettenabstand und die Bemaßungsrichtung ohne gesonderte Abfrage automatisch übernehmen
Nein
Lage aller weiteren Maßlinien einzeln bestimmen
