Chaine de cote
Werkzeugleiste:

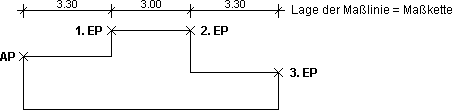

Analog „Cote indiv.“ geben Sie das erste Maß mit Anfangs- und Endpunkt ein und bestimmen die Lage der Maßlinie = Lage der Maßkette.
Für alle weiteren Maße dieser Maßkette fahren Sie nur noch die jeweiligen Endpunkte an.
AP = Anfangspunkt
EP = Endpunkt

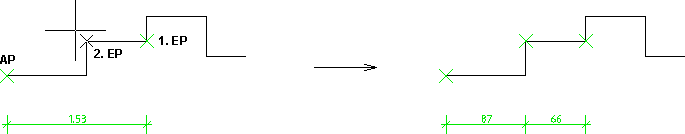

Bei der Auswahl weiterer Endpunkte ist die Reihenfolge unwichtig. Sie können in ein bestehendes Maß nachträglich Punkte einfügen.

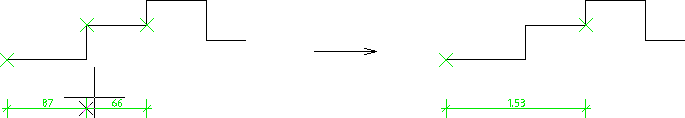

Ebenso können Sie während der Eingabe Maßpunkte löschen. Fahren Sie hierzu den zu löschenden Maßpunkt oder die entsprechende Maßlinie an.
Die Maßkette beenden Sie über Weiter und können dann eine neue Maßkette bestimmen.
