Croquis treillis

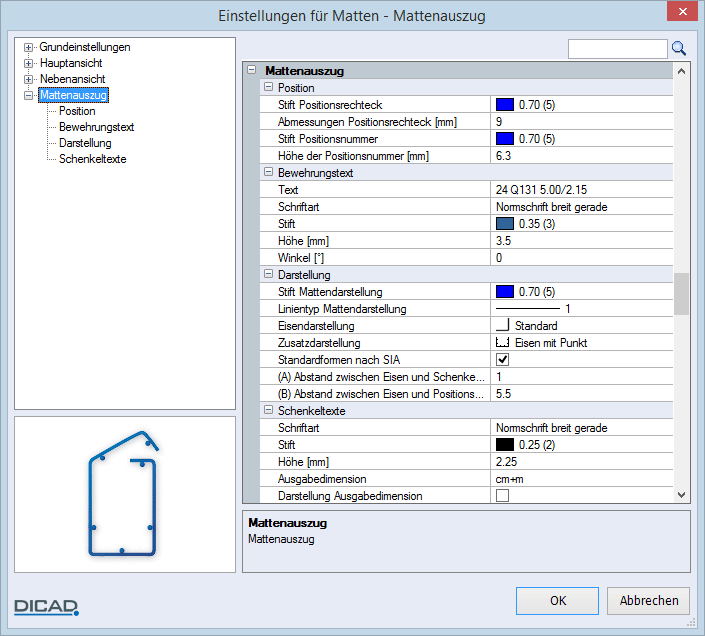

Menü Réglages > Armatures > Matten
Werkzeugleiste:
Einstellungen (Matten)
Eingeben (Treillis) > Funktionszusatzleiste: >>
Siehe hierzu:
Position / Bewehrungstext
Analog der Vue principale VP bestimmen Sie die Einstellungen für die Position und den Bewehrungstext. Sie sind jedoch unabhängig voneinander.
Darstellung
Stiftstärke / Linientyp der Mattendarstellung
Eisendarstellung
Zusatzdarstellung
*Standard
Schenkel als Vollinie darstellen
*Eisen mit Punkten
Schenkel als Vollinien mit zwei oder einem Punkt (bei kurzen Schenkeln) darstellen
*Eisen gestrichelt
Schenkel als gestrichelte Linien darstellen

Anmerkung:
Bei der 1:1 Darstellung ist die Zusatzdarstellung Eisen mit Punkten nicht möglich.
Schenkeltexte
Schriftart, Stiftstärke, Schrifthöhe
Ausgabedimension
Darstellung der Ausgabedimension, ein-/ausschalten
