Vue principale VP

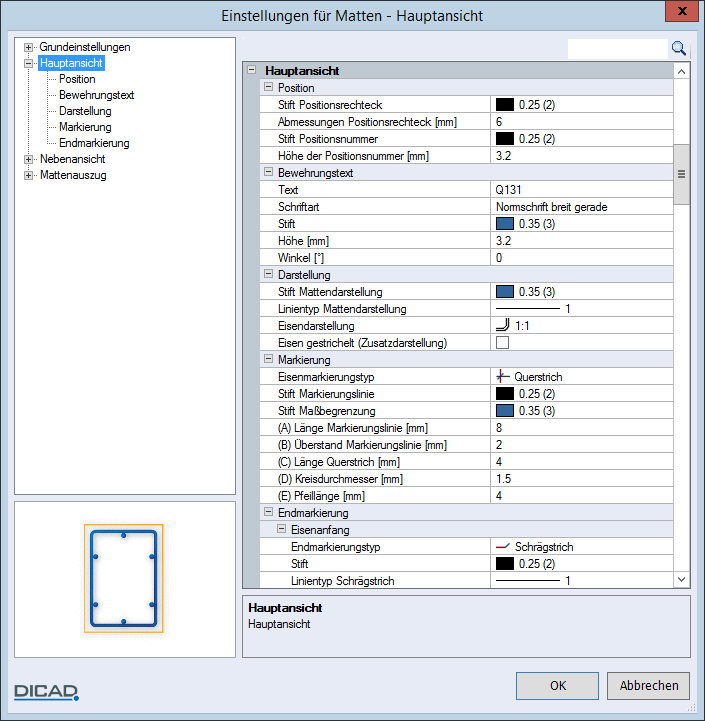

Menü Réglages > Armatures > Matten
Werkzeugleiste:
Einstellungen (Matten)
Eingeben (Treillis) > Funktionszusatzleiste: >>
Siehe hierzu:
Position
Stiftstärke Positionsrechteck oder -sechseck
Breite oder Höhe Positionsrechteck oder -sechseck
Stiftstärke / Schrifthöhe der Positionsnummer
Bewehrungstext
Analog den Einstellungen Stabstahl Vue principale VP bestimmen Sie die Einstellungen für den Bewehrungstext.
Schriftart / Stiftstärke / Schrifthöhe / Winkel Bewehrungstext
Darstellung
Stiftstärke / Linientyp Mattendarstellung
Eisendarstellung

Eisen gestrichelt
Zusatzdarstellung, ein-/ausschalten
*Standard
Schenkel im gewählten Linientyp darstellen
*Eisen gestrichelt
Schenkel als gestrichelte Linien (Linientyp 2) darstellen
Markierung
Eisenmarkierungstyp, Stiftstärke Markierungslinie / Maßbegrenzung (Schrägstrich, Kreis, Pfeil)
Markierung mit Schrägstrich:
Strichlänge (A), Überstand der Markierungslinie (B), Länge Querstrich (C)
Markierung mit Kreis:
Kreisdurchmesser (D), Überstand der Markierungslinie (B)
Markierung mit Pfeil:
Pfeillänge (E)
Endmarkierung
Analog den Einstellungen Stabstahl Vue principale VP bestimmen Sie die Einstellungen der Endmarkierung.
Positionsnummern an den Endmarkierungen können Sie nicht definieren.
