BIM - Building Information Modeling

Was ist BIM?

BIM steht für „Building Information Modeling" (Gebäudedatenmodellierung). Dabei handelt es sich um einen Planungsprozess, der besonders die Themen Kostensicherheit, Termintreue, Qualitätsverbesserung und Nachhaltigkeit zum Ziel hat. Im Fokus stehen bei der BIM-Methode neben der Planung auch die Ausführung und Bewirtschaftung von Gebäuden.

Konkret sollen mit BIM alle Projektbeteiligte früher, enger und vernetzter zusammenarbeiten und dabei ihr Handeln jeweils nach den Vorteilen der Projektpartner abstimmen. Dies hat zur Folge, dass der gesamte Planungsprozess an Qualität gewinnt und viele Umplanungen im Nachhinein vermieden werden können.

Open BIM-Datenaustausch

Um einen BIM-Prozess optimal unterstützen zu können, sind BIM-fähige Softwarelösungen notwendig. Dabei greifen alle Projektpartner auf eigene Fachapplikationen zurück. In der Vergangenheit hat man gelernt, dass BIM mit nur einem Modell, an dem alle Fachplaner gleichzeitig arbeiten, nicht praktikabel ist. Vielmehr halten alle Projektpartner ihr eigenes Modell in der jeweiligen Anwendungssoftware. Diese Modelle müssen allerdings intelligent untereinander abgestimmt werden.

BIM-Software – ein Tool mit vielen Stärken

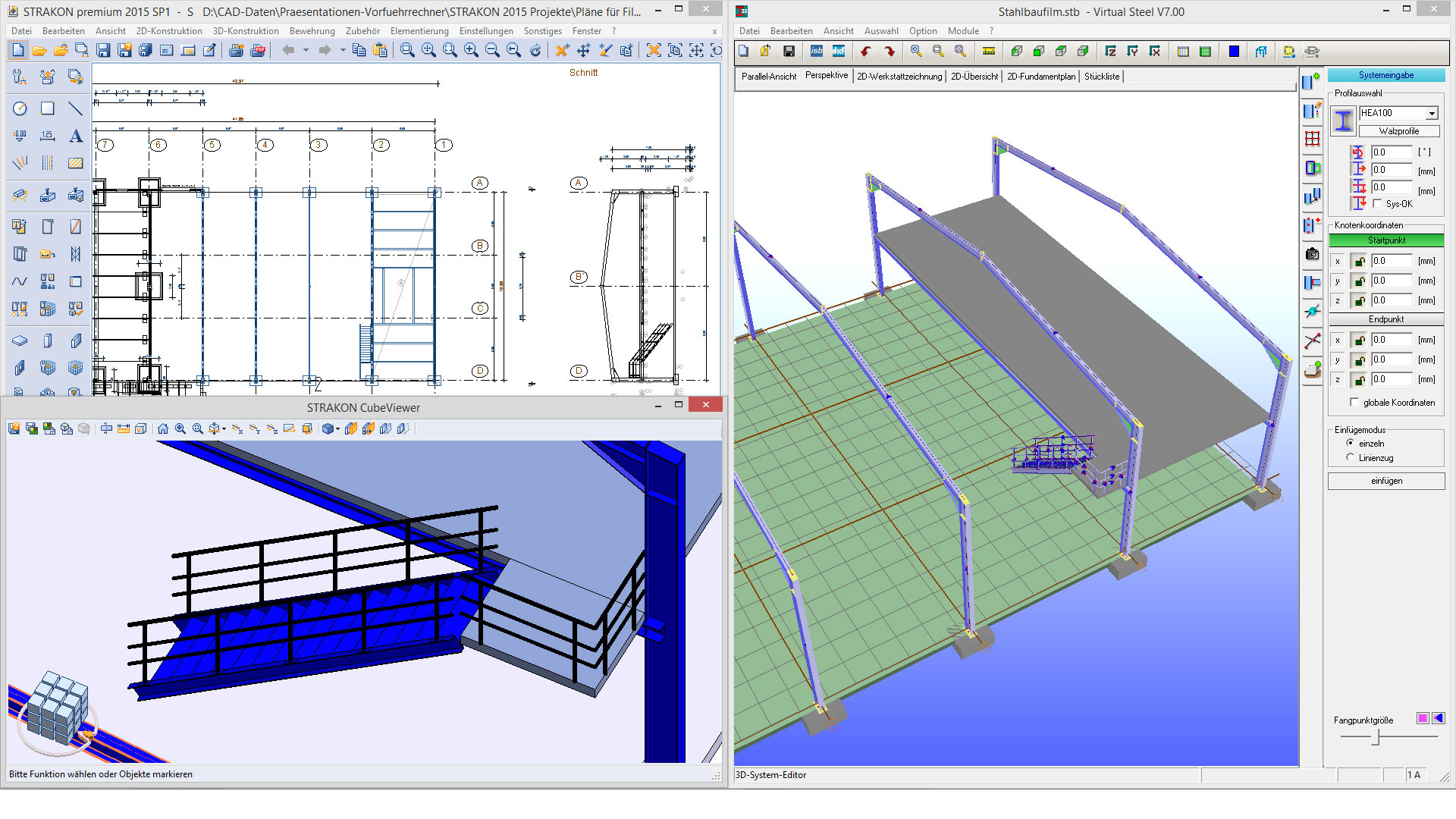

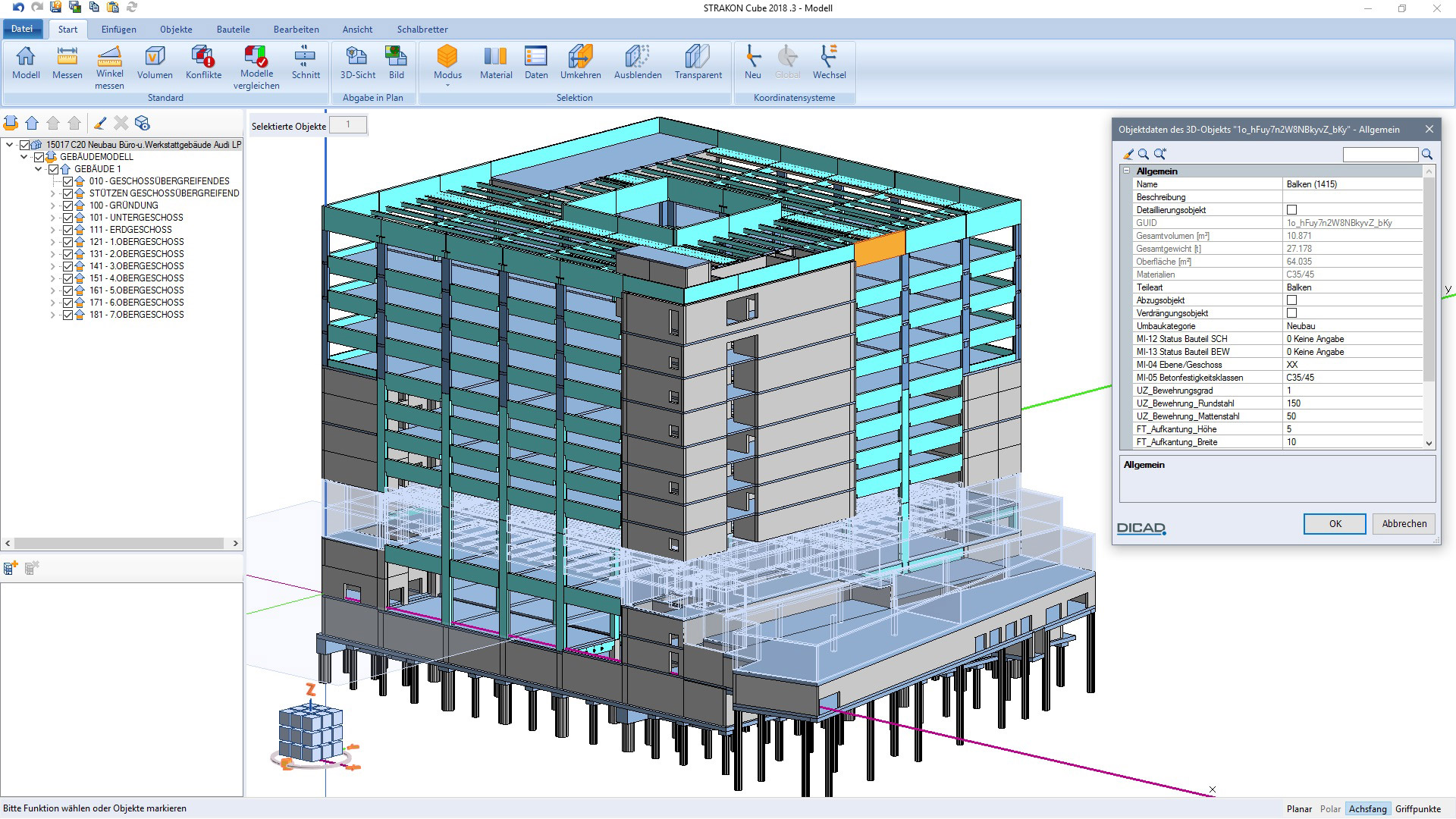

Mit der Software STRAKON erhalten Sie ein hervorragendes BIM-CAD-Werkzeug für die Tragwerksplanung, mit dem Sie sich sehr gut in BIM-Prozessketten eingliedern können. Sie erhalten z.B. vom Architekten 3D-IFC-Daten, die Sie in STRAKON für die Schal- und Beweh­rungsplanung nutzen können. Die dann aufbereiteten Daten können Sie z.B. wiederum der TGA-Planung per IFC zur Verfügung stellen. Mit dem CAD-Programm STRAKON unterstützen wir dabei aktiv den Open BIM-Gedanken. Die eigens entwickelte „Cube"-Technologie wird Sie begeistern.

Änderungsprozesse optimieren - Konflikte prüfen (Model Checker)

Wenn sich nun im Projekt etwas ändert, können Sie dies im STRAKON-3D-Modell bequem einpflegen. Dies erfolgt entweder manuell oder automatisiert. Alle vom Tragwerksmodell abgeleiteten Schal- und Bewehrungspläne werden automatisch bei Änderungen aktualisiert. Bewehrung, Bewehrungsauszüge, Listen, Übergabedaten, Bemaßung und Schraffuren werden dabei intelligent mitgeführt und sind somit im gesamten Projekt aktuell.

STRAKON ermöglicht es Ihnen, automatisch viele Informationen aus einem Modell zu er­halten. Auch der Vergleich zwischen verschiedenen Modellen (von verschiedenen Projekt­partnern, mehreren Indexständen oder Projektvarianten) ist durch den integrierten BIM-Modell-Checker innerhalb von STRAKON leicht realisierbar. Sie können z.B. die Planungen aus der TGA mit Ihren Planungen aus der Tragwerksplanung automatisch vergleichen lassen, und STRAKON zeigt Ihnen an, wo es Probleme geben wird.

Kommunikation über BCF in der BIM-Planung

STRAKON unterstützt aktiv den Dialog zwischen den Projektpartnern innerhalb eines BIM-Projektes. Dies geschieht beispielsweise über das BCF-Format (BIM Collaboration Format). Dieses offene Dateiformat dient der Kommunikation im BIM-Planungsprozess. Der Austausch erfolgt per E-Mail oder direkt über eine BIM-Kollaborationsplattform. Verschiedene Beteiligte eines Bauprojektes, die mit unterschiedlicher Software arbeiten, kommunizieren unabhängig vom 3D-Modell miteinander. Dabei werden Modellinformationen, Aufgaben und Zuständig­keiten, Termine und konkrete Situationen per Bild übertragen. Bei einer regelbasierten Prüfung des BIM-Modells können planungsbedingte „Issues“ auftreten. Beispielsweise kann ein Konflikt bei der Kollisionsprüfung auftreten, wie der Zusammenstoß bei der Überschneidung zweier Bauteile im Modell. Neben Konflikten in der Bauteilgeometrie sind auch fehlerhafte Bauteileigenschaften (Properties) und Bauteilklassen, wie z.B. die Brandschutzanforderung, die Ursache für Unstimmigkeiten bei der Modellprüfung. Diese „Issues“ werden dann ohne Änderung der Modelldaten über das BCF-Format innerhalb des Teams ausgetauscht.

Der Vorteil dieses „offenen Austauschformats“ ist, dass Textanmerkungen, Screenshots sowie der genau Blickwinkel des Prüfers auf das „Issue“ die Zusammenarbeit erleichtern. Die Qualitätssicherung der BIM-Modelle erfolgt durch diesen optimierten Planungsprozess auf höchstem Niveau.

STRAKON besitzt eine direkte Integration der führenden BIM-Kollaborationsplattform BIMcollab.

Was ist das BIM-Modell?

Das BIM-Modell besteht aus verschiedenen Fachmodellen, integriert im BIM-Koordinierungsmodell.

BIM-Weiterentwicklung und Lösungen - Die Zukunft des Bauens

DICAD Systeme GmbH ist Mitglied bei buildingSMART.



Diese Organisation entwickelt und definiert Standards bezüglich Building Information Modeling und zertifiziert das IFC-Austauschformat. DICAD ist aktiv in der Anwendergruppe "Tragwerksplanung" bei buildingSMART vertreten. Dies ermöglicht eine abgestimmte und praxisgerechte Weiterentwicklung von BIM-Standards in dem CAD-Programm STRAKON.

STRAKON ist bei buildingSMART International IFC4 zertifiziert.

DICAD unterstützt aktiv die Idee von "Open BIM" zum offenen softwareunabhängigen Datenaustausch. Für den Datenaustausch nach Open BIM-Standards treiben wir die Entwicklung unserer IFC-Schnittstelle daher intensiv voran, um den hohen Qualitätsansprüchen unserer Anwender gerecht zu werden.
