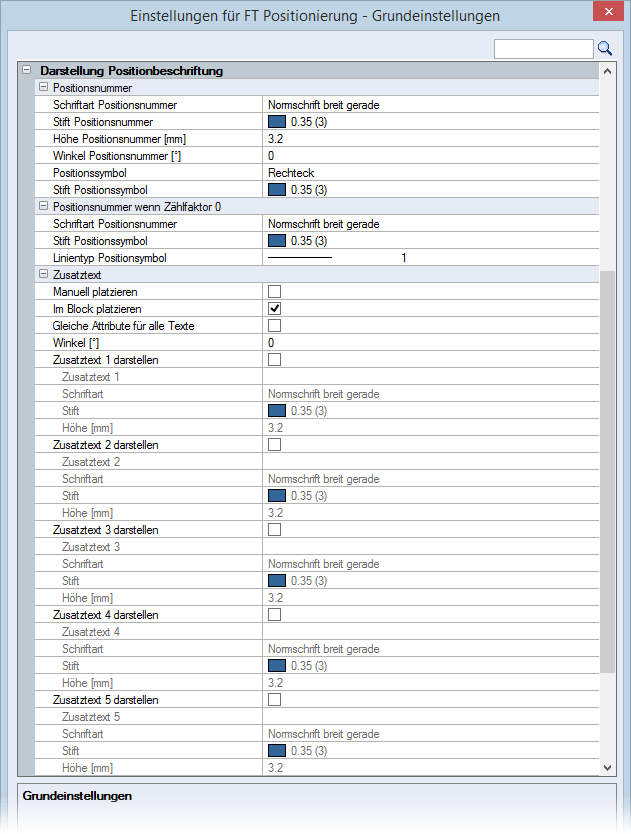

Darstellung Positionsbeschriftung
Werkzeugleiste:
FT Positionierung ► (Tooltips vorhanden)
Für die Darstellung der Position können Sie die Textattribute sowie die Einstellungen für das Symbol bestimmen. Getrennt dazu können Sie für Positionen mit einem Zählfaktor 0 die Schriftart und den Linientyp des Symbols definieren.
Zusatztext
Manuell platzieren
Kontrollkästchen ausgeschaltet:
Alle Zusatztexte werden automatisch hinter der Position untereinander platziert
Ist einer der Zusatztexte ausgeschaltet, wird diese Zeile als Leerzeile dargestellt. Ein nachträgliches Einschalten und Darstellen ist über die Korrektur möglich.
Kontrollkästchen eingeschaltet:
Alle Zusatztexte einzeln oder als Textblock platzieren
Im Block platzieren
Kontrollkästchen eingeschaltet:
Alle Zusatztexte werden als ein Block zum Platzieren angeboten.
Gleiche Attribute für alle Texte
Kontrollkästchen eingeschaltet:
Die Textattribute des ersten Zusatztexts werden für alle weiteren Zusatztexte übernommen.
Zusatztext x darstellen
Bis zu fünf Zusatztexte können Sie optional mit getrennten Einstellungen (Schriftart, Stiftstärke, Schrifthöhe) bestimmen.
Neben der manuellen Texteingabe im Eingabefeld steht Ihnen zusätzlich über die linke

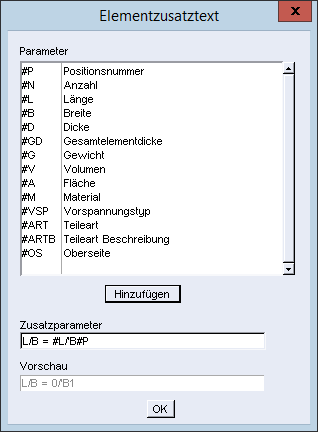

Schaltfläche der Textspeicher zur Verfügung. Kombinieren können Sie diese Texte über die rechte Schaltfläche mit den FT Variablen:
Neben der manuellen Texteingabe im Eingabefeld steht Ihnen zusätzlich über die linke
Schaltfläche der Textspeicher zur Verfügung. Kombinieren können Sie diese Texte über die rechte Schaltfläche mit den FT Variablen:
