Nebenmakromaß- und -parameterwerte definieren
Im nächsten Schritt können Sie Verbindungen zwischen den Maß- und Parameterwerten von Haupt- und Nebenmakros durch Formeln herstellen.
Für jede vorkommende Nebenmakroposition führen Sie die folgenden Aktionen zur Eingabe von Verbindungsformeln durch.
Für jede vorkommende Nebenmakroposition führen Sie die folgenden Aktionen zur Eingabe von Verbindungsformeln durch.

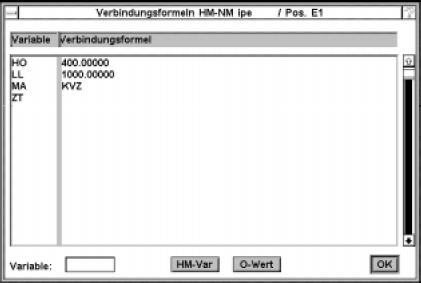

Die Eingabemaske Verbindungsformeln HM-NM erscheint:
In der Eingabemaske sind sämtliche, einzugebenden Maß- und Parameternamen in der linken Spalte aufgeführt. In der rechten Spalte können Sie Formeln zur Berechnung dieser Variablen eintragen. Dabei wird zunächst der Wert aus der Ursprungszeichnung des Gesamtmakros als Festwert übernommen. Handelt es sich um einen Korrekturlauf, werden schon definierte Verbindungsformeln wieder angezeigt.
Wichtig! |
|---|
In den Formeln können Sie nur Variablen des Hauptmakros nutzen. Formeln mit im Hauptmakro nicht bekannten Variablen werden nicht angenommen! |
HM-Var
Sind nicht mehr alle Hauptmakrovariablen bekannt, werden diese über HM-Var in einer zweiten Maske, zusammen mit eventuell vorhandenen Hilfstexten, angezeigt.
O-Wert
Über O-Wert können Sie den oben schon erläuterten Ursprungswert als Festwert eintragen.
