Spannrichtungssymbol, Markierungslinie, Position mit Diagonale
Menü Réglages > Construction 2D > Positionsplan
Werkzeugleiste:
Positionsplan > Funktionszusatzleiste: >>

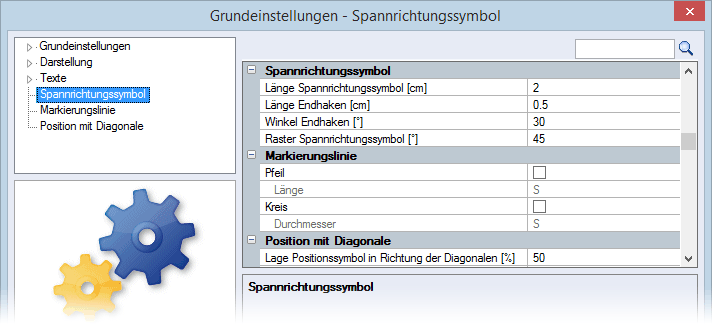

Spannrichtungssymbol
Länge Spannrichtungssymbol [cm]/Endhaken [cm], Winkel Endhaken [°], Raster Spannrichtungssymbol [°]
Für das Spannrichtungssymbol können Sie die Länge der Linie, des Endhakens sowie den Winkel bestimmen.
Über den Wert für das Raster lässt sich das Spannrichtungssysmbol in beliebigen Schritten platzieren.
Markierungslinie
Pfeil, Kreis
Umschaltfunktion: Ende der Markierungslinie durch Einschalten der entsprechenden Option bestimmen und hierzu die Länge bzw. den Durchmesser über die Auswahlliste wählen:
Position mit Diagonale
Lage Positionssymbol in Richtung der Diagonalen [%]
Über den Prozentwert bestimmen Sie die Lage des Positionssymbols auf der Diagonalen. Gerechtnet vom Anfangspunkt der Diagonalen können Sie die angebotene Lage bestätigen (z.B. 50 % entspricht dem Mittelpunkt der Diagonalen) bzw. frei bestimmen.
