Linien der Ansicht eingeben

STRAKON exemples / premières étapes : Exemples : Porte-drapeau : Linien der Ansicht eingeben

Wählen Sie über das Menü Construction 2D > Lignes.

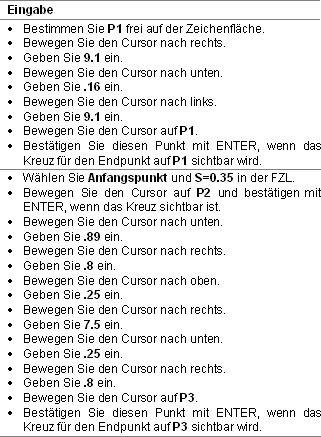

Die Eingabe der Linien erfolgt mit Hilfe des automatischen Punktfangs und der Eingabe der Längenwerte.

Wählen Sie in der Funktionszusatzleiste nachfolgende Attribute:

Hinweis!

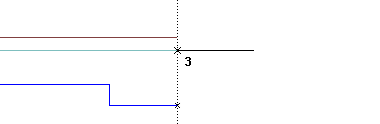

Geben Sie die Längenwerte erst dann ein, wenn die Element-/Winkelspur (gestrichelte Linie) in der gewählten Cursor-Richtung sichtbar ist und das Fadenkreuz sich an der Element-/Winkelspur ausgerichtet hat.

Anmerkung:
Möchten Sie einen Bildschirmausschnitt vergrößern, zoomen Sie mit dem Mausrad oder verwenden Sie das Freihandsymbol /. Das Freihandsymbol V zeigt den Plan wieder in voller Größe. Die zuletzt eingegebene Linie können Sie über Rückwärts löschen in aktiver Funktion in der Werkzeugleiste oder Freihandsymbol R löschen. Eine beliebige Linie löschen Sie über Einzeln löschen in aktiver Funktion in der Werkzeugleiste. Eine Funktion können Sie über Weiter beenden.

Anmerkung:

Möchten Sie einen Bildschirmausschnitt vergrößern, zoomen Sie mit dem Mausrad oder verwenden Sie das Freihandsymbol /. Das Freihandsymbol V zeigt den Plan wieder in voller Größe.

Die zuletzt eingegebene Linie können Sie über Rückwärts löschen in aktiver Funktion

in der Werkzeugleiste oder Freihandsymbol R löschen. Eine beliebige Linie löschen Sie über Einzeln löschen in aktiver Funktion

in der Werkzeugleiste.

Eine Funktion können Sie über Weiter beenden.
