Exemple : plan d'armature déplacement

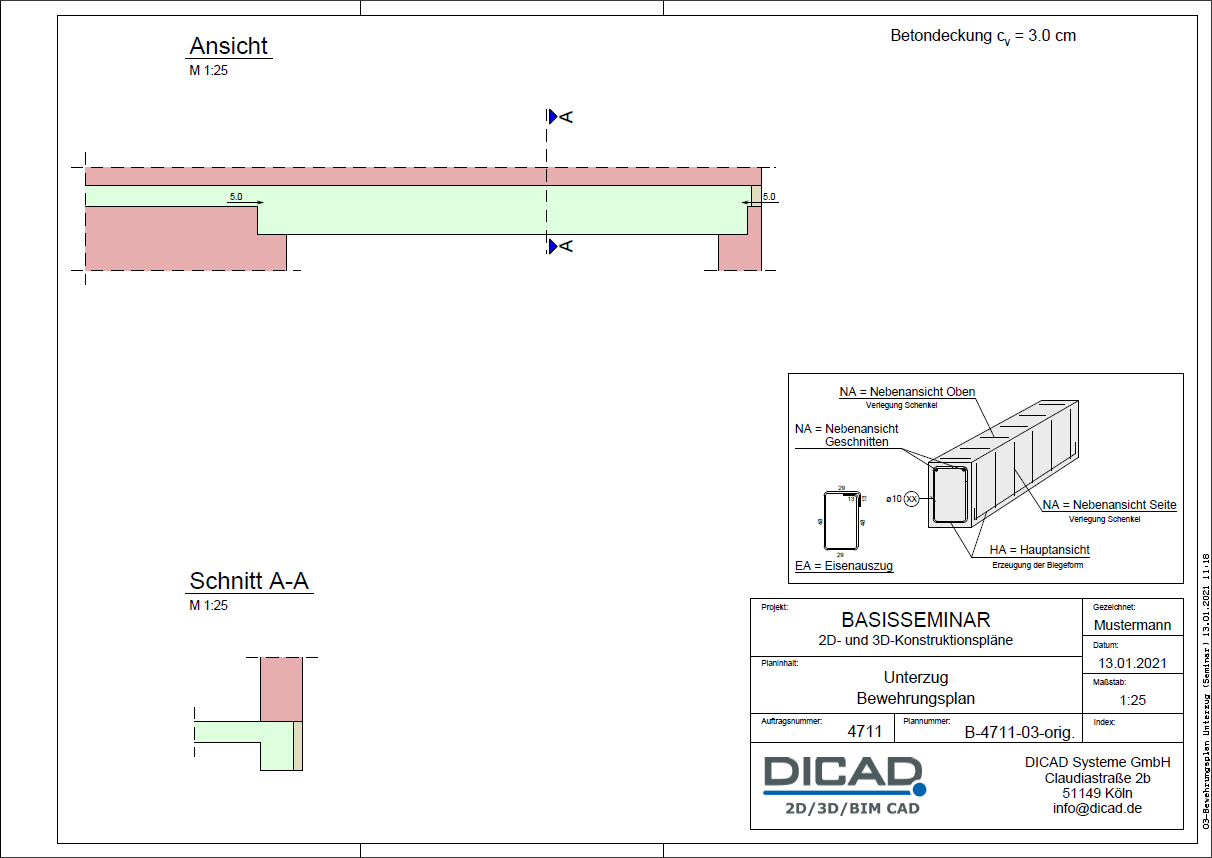

Plan über die Planverwaltung öffnen
*Iconleiste:
Pläne öffnen klicken
*Planverwaltung: Plan 03-Bewehrungsplan Unterzug (Seminar) doppelklicken
Siehe hierzu:
Stabstahl eingeben
*Werkzeugleiste:
Eingeben (Stabstahl)
*Einstellungen in der FZL bestimmen:


Stabstahlverwaltung
Stabstahlverwaltungsset ec2nade.stb

>> (Einstellungen für Stabstahl)
Stahlsorte B500A, alle Eingabedimensionen cm

Eingabemodus
Eingabemethode Komfort für die Bewehrung wählen

Quick
Beschleunigte Bewehrungseingabe ausschalten
Position 1

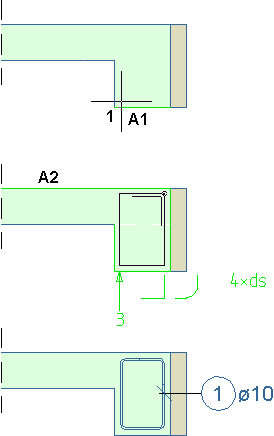

Hauptansicht Bügel eingeben
HA Bügel im Schnitt A-A: Bügel über 2 Eckpunkte definieren


*Durchmesser 10 wählen
*Standardbügel, Rab=3 in der FZL wählen
*Bügeleckpunkt 1 links über der Anbindekante A1 bestimmen und bestätigen
*Cursor nach oben unter die Anbindekante A2 bewegen und bestätigen (Bügelschloss wird markiert)
*Angebotene Länge 13 der Haken 1 und 2 bestätigen
*Korrektur: 1:1 wählen
*Weiter wählen
*Pos 1 bestätigen
*Positionstext ø10 bestätigen
*Lage der Positionsnummer bestimmen
*Weiter wählen

Tipp:
Während des Eingabeablaufs der Bewehrung erscheinen Symbole, die Sie über einen SmartClick auf die einzelnen Darstellungen als zusätzliche Eingabehilfen nutzen können, z.B. um zwischen der Schenkeldarstellung normal, 1:1 oder ARu zu wechseln, den Randabstand des letzten Schenkels oder den Biegerollenfaktor der letzten Biegung zu ändern.

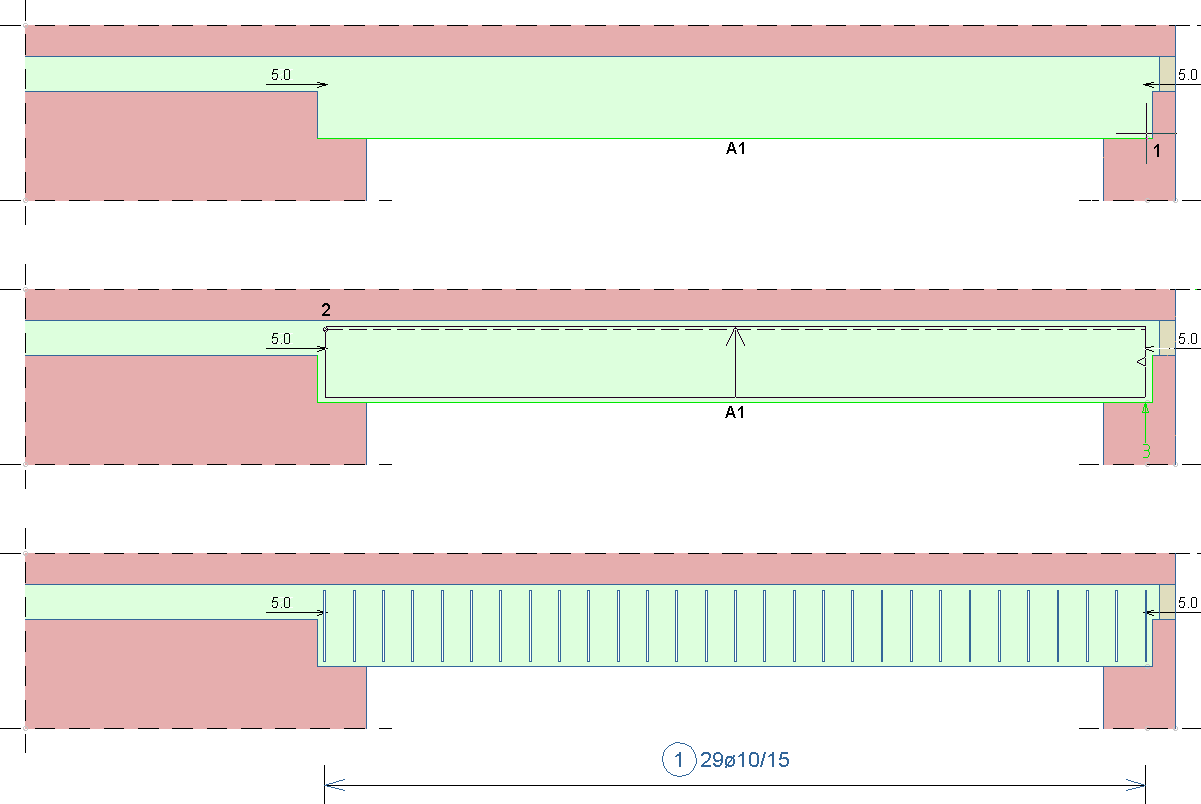

Nebenansicht Bügel eingeben
NA Verlegung in der Ansicht: Verlegung über eine Linie bestimmen
*Pos 1 bestätigen
*Kante - Seite wählen
*Eckpunkt 1 der Verlegekante bestimmen und bestätigen
*Cursor nach oben links bewegen und Eckpunkt 2 bestätigen
*Abstand 15 eingeben
*Weiter wählen
*Zählfaktor 1 eingeben
*Markierungstyp Pfeil-Alle wählen
*Lage der Markierungslinie bestimmen
*Positionstext 29ø10/15 bestätigen
*Lage der Positionsnummer bestimmen
*Weiter wählen


Tipp:
Das Maßraster beim Platzieren der Markierungslinie können Sie mit der Funktionstaste F4 aus- bzw. einschalten.

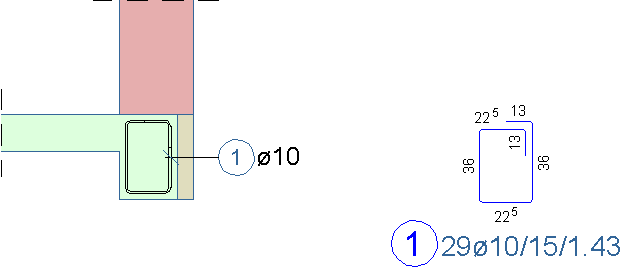

Eisenauszug Bügel eingeben
EA Polygon im Schnitt A-A: Eisenauszug rechtwinklig zur Hauptansicht verlegen
*Positionsnummer 1 anfahren und bestätigen
*Eisendarstellung Verzerrt wählen
*Cursor (virtuelle Darstellung des Eisenauszugs) nach rechts bewegen und Lage des Eisenauszugs bestimmen
*Korrektur: Biegerollenbemaßung: Löschen alle
*Weiter wählen
*Positionstext 29ø10/15/1.43 bestätigen
*Lage der Positionsnummer bestimmen
*Weiter wählen
Position 2

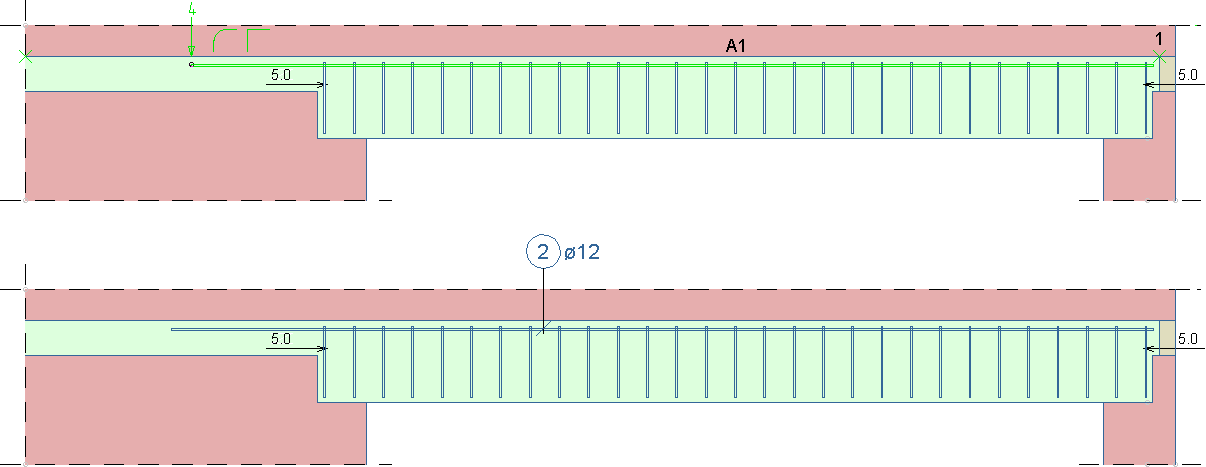

Hauptansicht Längseisen eingeben
HA in der Ansicht: 1-schenkliges Eisen an einem Punkt anbinden
*Durchmesser 12 wählen
*Rab=3 in der FZL wählen
*Punkt 1 unterhalb der Anbindekante A1 anfahren und bestätigen
*Schenkelendpunkt unterhalb der Anbindekante beliebig bestimmen und bestätigen
*Länge Schenkel 1: 500 cm eingeben
*Eingabe über Weiter beenden
*Weiter wählen
*Positionsnummer 2 bestätigen
*Positionstext ø12 bestätigen
*Lage der Positionsnummer bestimmen und bestätigen
*Weiter wählen



Nebenansicht Längseisen eingeben

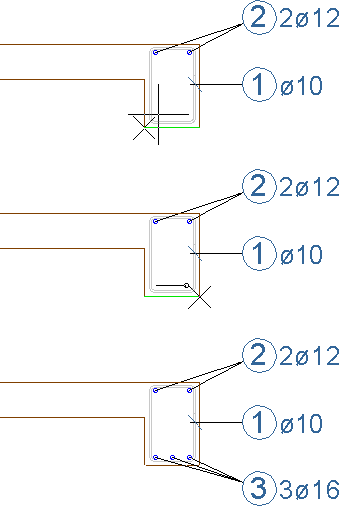

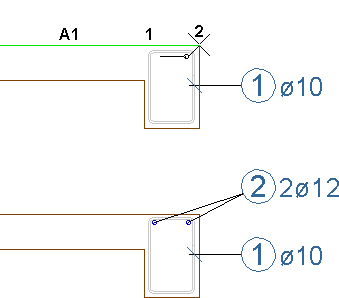

NA Verlegung im Schnitt A-A: Verlegung über eine Linie bestimmen


*Pos 2 bestätigen
*Kante - Geschnitten wählen
*Anfangspunkt 1 der Verlegekante (innerhalb des Bügels Position 1) bestimmen und bestätigen
*Cursor bis an das Ende unterhalb der Anbindekante A1 bewegen und Endpunkt 2 (innerhalb des Bügels Position 1) bestimmen
*Anzahl -2 eingeben
*Weiter wählen
*Zählfaktor 1 eingeben
*Markierungstyp Kreis - Alle wählen
*Positionstext 2ø12 bestätigen
*Lage der Positionsnummer bestimmen
*Weiter wählen

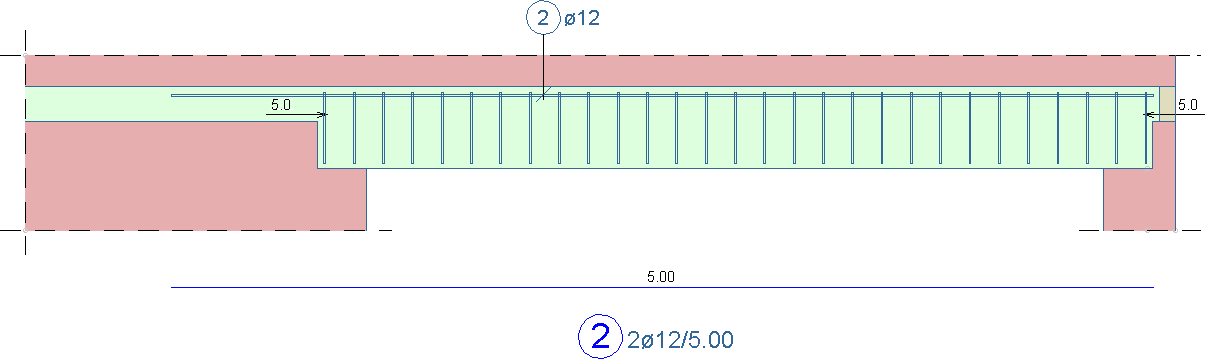

Eisenauszug Längseisen eingeben
EA Polygon in der Ansicht: Eisenauszug rechtwinklig zur Hauptansicht verlegen
*In der Hauptansicht Position 2 über einen SmartClick am Positionstext bzw. an der Positionsnummer identifizieren > Direkter Aufruf der Funktion EA Polygon
*Cursor (= virtuelle Darstellung des Eisenauszugs) nach unten bewegen und Lage des Eisenauszugs bestimmen
*Weiter wählen
*Positionstext 2ø12/5.00 bestätigen
*Lage der Positionsnummer des Eisenauszugs bestätigen
*Weiter wählen

Tipp:
*SmartClick
Den SmartClick führen Sie durch Drücken der mittleren Maustaste oder vergleichbarer Tastenkombination Ihres WACOM Stifts aus (siehe Kapitel Entrée / accessibilité, SmartClick).
*Positionsnummer ausrichten
Zur Ausrichtung der Positionsbeschriftung auf eine bereits vorhandene Position, den Platzhalter in die Nähe des Texts fahren und durch Drücken der Buchstabentaste O die Mittelpunktkoordinate der Positionsnummer identifizieren.
Position 3

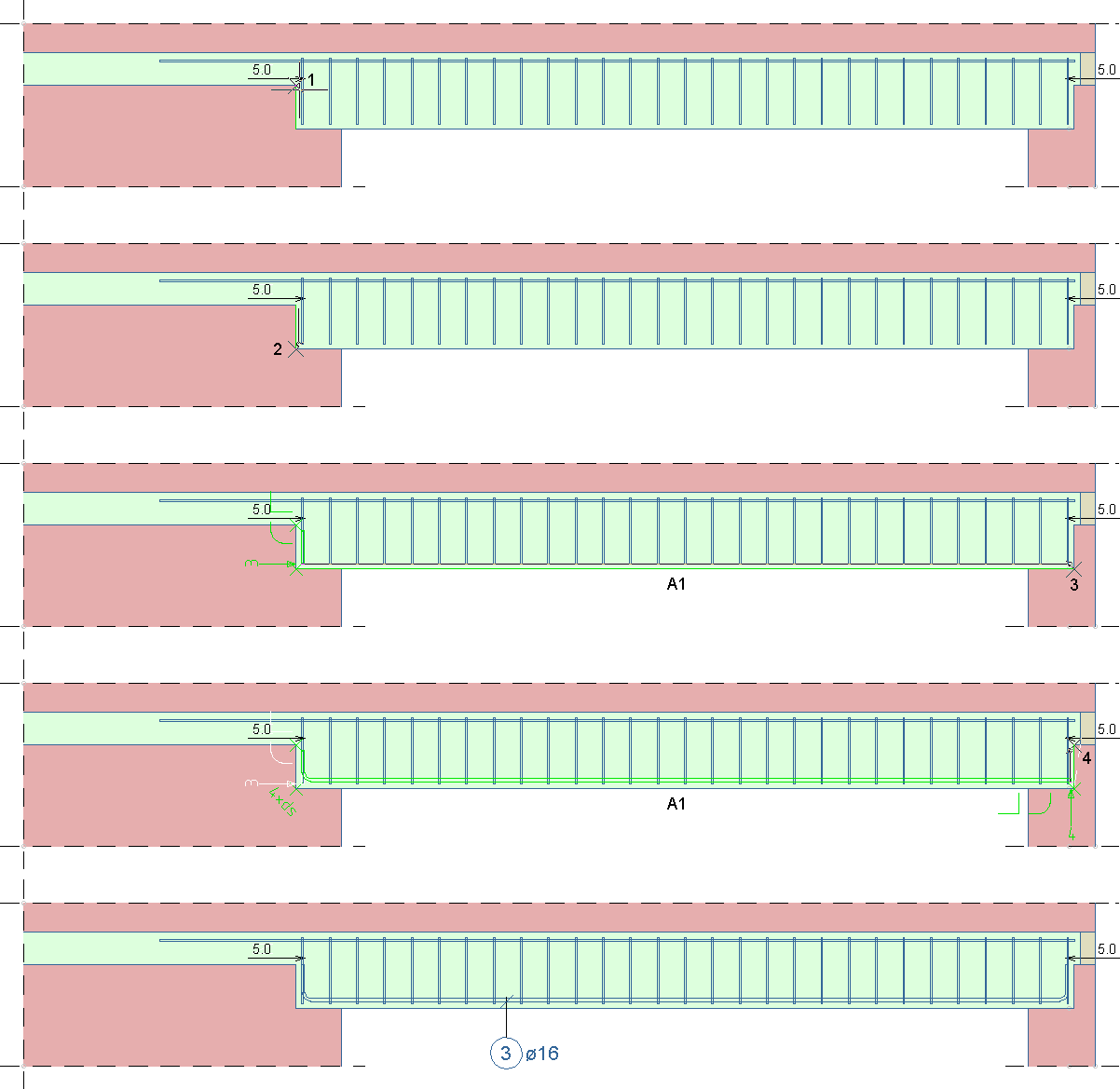

Hauptansicht Längseisen eingeben
HA in der Ansicht: 3-schenkliges Eisen über die Anbindekanten eingeben
*Durchmesser 16 wählen
*Rab=3 in der FZL wählen
*Anfangspunkt 1 des 1. Schenkels an der senkrechten Schalkante bestimmen (ein Kreuz wird an der oberen Schalkantenecke sichtbar) und bestätigen
*Cursor nach unten bewegen und Endpunkt 2 des 1. Schenkels bestätigen
*Cursor oberhalb der Anbindekante A1 nach rechts (hierbei sollen die Bügellinien optisch geschnitten werden) bis an den Eckpunkt bewegen
*Endpunkt 3 bestätigen
*Endpunkt 4, analog Punkt 1, an der senkrechten Schalkante bestimmen (kein Kreuz darf den nächsten Eckpunkt markieren) und bestätigen
*Eingabe über Weiter beenden
*Länge 20 für Schenkel 1 und 2 eingeben
*Weiter wählen
*Positionsnummer 3 bestätigen
*Positionstext ø16 bestätigen
*Lage der Positionsnummer bestimmen
*Weiter wählen



Nebenansicht Längseisen eingeben
NA Verlegung im Schnitt A-A: Verlegung über eine Linie bestimmen


*In der Hauptansicht Position 3 über SmartClick am Positionskreis identifizieren > Direkter Aufruf der Funktion NA Verlegung
*Anfangspunkt 1 der Verlegekante (innerhalb des Bügels Position 1) bestimmen und bestätigen
*Cursor bis an das Ende oberhalb der Anbindekante A1 bewegen und Endpunkt 2 bestimmen
*Anzahl -3 eingeben
*Weiter wählen
*Zählfaktor 1 eingeben
*Markierungstyp Kreis - Alle wählen
*Positionstext 3ø16 bestätigen
*Lage der Positionsnummer bestimmen
*Weiter wählen

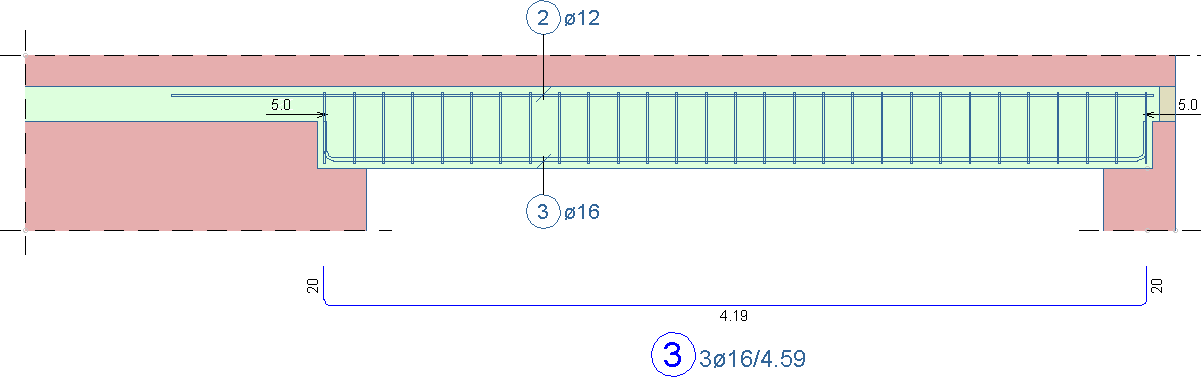

Eisenauszug Längseisen eingeben
EA Polygon in der Ansicht: Eisenauszug rechtwinklig zur Hauptansicht verlegen
*Eingabe analog der Position 2
Position 1 korrigieren

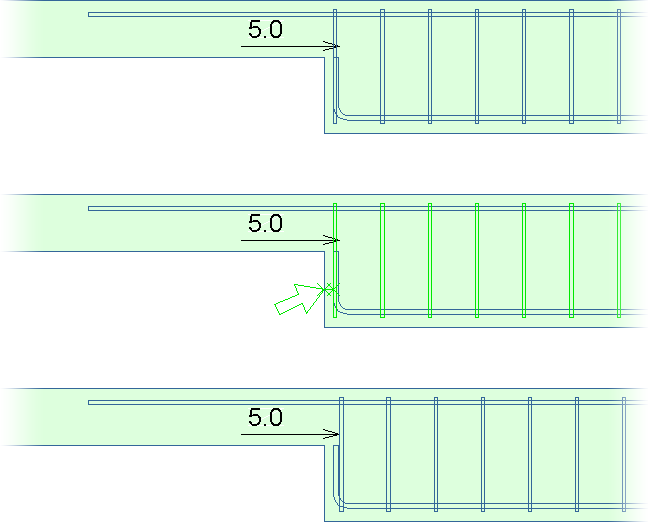

Nebenansicht Bügel korrigieren
Stabstahl Einzelkorrektur: Randabstand korrigieren



*Freihandsymbol C auf einen Bügel der Position 1 auslösen
*Randabstand in der FZL wählen
*Randabstand des ersten und letzten Bügels auf 5 korrigieren
*Weiter wählen

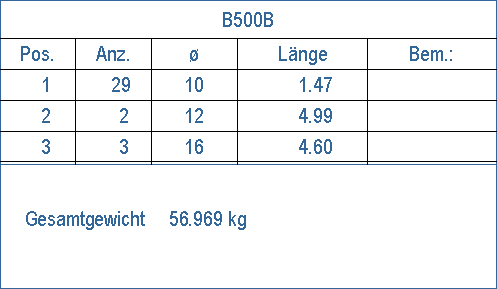

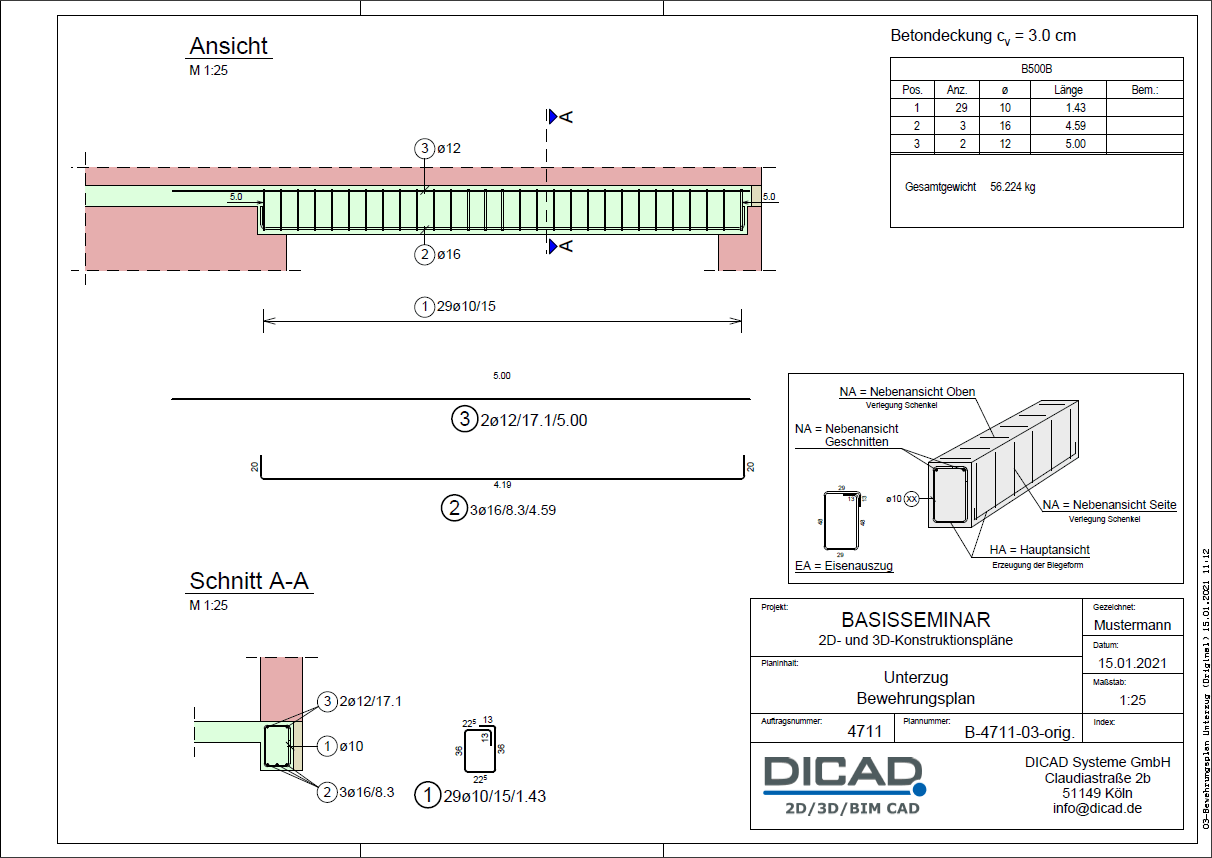

Bewehrungsliste auf den Plan einbauen
*Werkzeugleiste:
Bewehrungslisten > Funktionsleiste: Einbauen


> Stabstahl, …
Listentyp wählen


Frei
Freie Lage, ein-/ausschalten


Anbinden
Neue Liste an eine vorhandene Liste anbinden, ein-/ausschalten


T=…
Beliebige Anzahl der Listenteilungen


W=…
Neigungswinkel


Rechts oben, …
Bezugspunkt für die Platzierung der Liste


SU=…
Stiftstärke der Listenumrandung


M=1:…
Maßstab der Listendarstellung


ø-Gruppen
Durchmessergruppen zur Gliederung der Gewichtsermittlung auf den Stabstahl-Bewehrungslisten


>>
Listenspezifische Einstellungen

*Stabstahl Summen in der FZL wählen und die Liste platzieren
Weitere Informationen, siehe Kapitel Armature - 2D, Liste des armatures.
