Cible
Menü Construction 2D > Referenzsichten > Funktionszusatzleiste: >>
Menü Réglages > Construction 2D > Referenzsichten
Werkzeugleiste:
Referenzsichten > Funktionszusatzleiste: >>
► (Tooltips vorhanden)

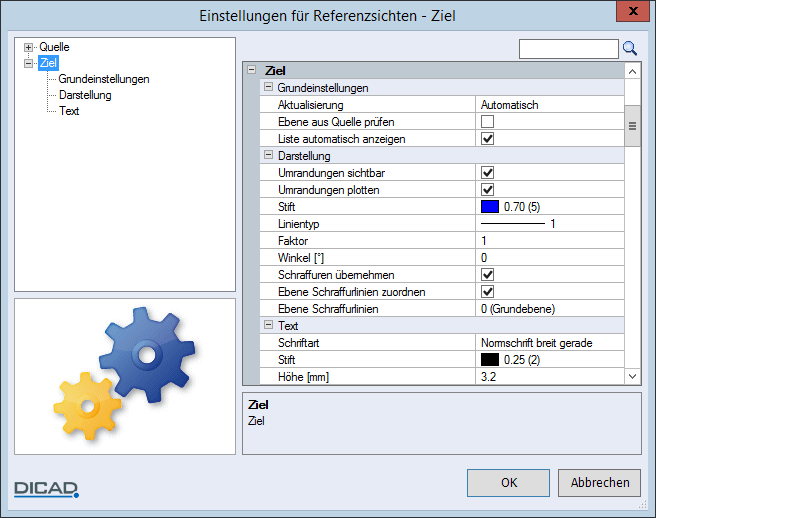

AktualisierungEbene aus Quelle prüfenListe automatisch anzeigenUmrandungen sichtbarUmrandungen plottenStift, LinientypFaktor, Winkel [°]Schraffuren übernehmenEbene Schraffurlinien zuordnenEbene SchraffurlinienSchriftart, Stift, Höhe
Grundeinstellungen
Aktualisierung
Aktualisierungmodus der Zielsichten beim Speichern bzw. Plotten des Plans
Im Modus Automatisch werden die Sichten jeweils beim Einlesen oder Wechseln des Plans, Plotten usw. automatisch aktualisiert.
Im Modus Manuell wird vor dem Speichern bzw. Plotten des Plans die Liste der eingebauten Zielsichten angezeigt und die Aktualisierung der einzelnen Zielsichten wählen Sie manuell (siehe auch Assembler les vues de référence > Liste).
Über den Modus Automatisch ohne Darstellung werden die Sichten im Hintergrund aktualisiert und auf dem CAD-Fenster nur deren Umrandungslinien und Sichttext dargestellt. Dies führt bei sehr großen Plänen bzw. Sichten zu einem erheblich schnelleren Bildaufbau, z.B. beim Einlesen von Plänen.
Ebene aus Quelle prüfen
Ebenennummer prüfen, ein-/ausschalten
Kontrollkästchen eingeschaltet:
Beim Einbau der Zielsicht werden zuerst die Ebenen aus der Quelle geprüft.
Liste automatisch anzeigen
Beim Öffnen eines Plans mit eingebauten Zielsichten wird automatisch eine Dialogbox mit Einbaudaten und Bearbeitungsfunktionen angezeigt (siehe Liste).
Darstellung
Umrandungen sichtbar
Umrandungslinien der Zielsicht auf dem CAD-Fenster sichtbar, ein-/ausschalten
Umrandungen plotten
Umrandungslinien der Zielsicht plotten, ein-/ausschalten
Stift, Linientyp
Stiftstärke und Linientyp der Umrandungslinien
Faktor, Winkel [°]
Skalierungsfaktor und Neigungswinkel für den Einbau
Schraffuren übernehmen
Standard-, Muster- und Farbschraffur übernehmen, ein-/ausschalten
Standard- und Musterschraffuren werden automatisch in Linien zerlegt, d.h. sie sind nicht mehr als Schraffur zu korrigieren bzw. zu löschen.
Ebene Schraffurlinien zuordnen
Schraffurlinien in gewählte Ebene übernehmen, ein-/ausschalten
Bei ausgeschalteter Option werden die Schraffurlinien in die Ursprungsebene (Quelle) übernommen.
Ebene Schraffurlinien
Ebene für die Übernahme der Schraffurlinien
Text
Schriftart, Stift, Höhe
Schriftart, Stiftstärke und Schrifthöhe der Bezeichnung von Zielsichten

Anmerkung:
Alle Einstellungen, außer Hinweistext “Plan speichern“ anzeigen und Liste automatisch anzeigen, sind planbezogene Einstellungen.
