Préparation des données CPI / CPI XML
(kostenpflichtige Module)

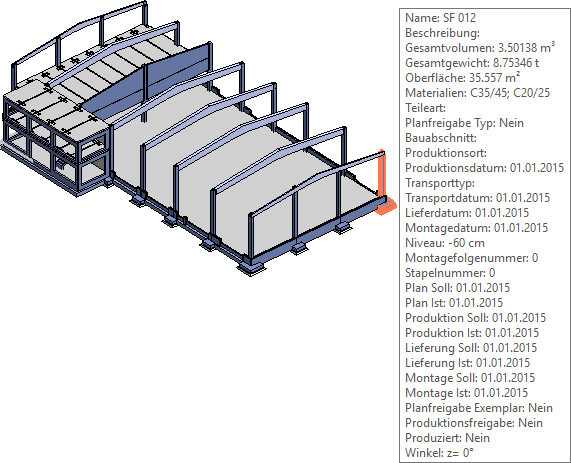

Daten der 3D-Übersichtspläne können Sie über die Schnittstelle CPI XML, z.B. für das Programm DESITE MD von ceapoint, abgeben.
Hierbei werden alle im Plan vorhandenen Flex-Bauteile mit ihren Typen- und Exemplardaten in die Datei *.cpixml geschrieben.
Sollen Bewehrungs- und Einbauteildaten von Werkplänen dieser Flex-Bauteile mit in die CPIXML-Datei geschrieben werden, müssen zuvor die Daten für jeden Werkplan über CPI Datenvorbereitung ausgegeben werden. Diese CPI-Dateien werden während der Abgabe CPI XML ausgelesen und in die CPIXML-Datei zu den Flex-Bauteildaten eingetragen.
Die Definition der Dateinamen und Abgabepfaden erfolgt über das Menü Réglages > Transfert de données. Die Dateinamen der CPI-Dateien müssen den Flex-Bauteilnamen entsprechen.
CPI Datenvorbereitung
Voraussetzung für das Rausschreiben der Bewehrungs- und Einbauteildaten sind die Dateien artikeldef.sys und artikelnr.xlsx/-.sys (siehe Menü ? > Handbücher > weitere > Beschreibung Kalkulationsschnittstelle Komfort.pdf).
Öffnen Sie die Werkpläne der im Übersichtsplan vorhandenen Flex-Bauteile und führen Sie für jeden Werkplan die Abgabe CPI Datenvorbereitung aus.
CPI XML
Öffnen Sie den Übersichtsplan und wählen CPI XML. Die Daten des Übersichtsplans und alle zu diesem Zeitpunkt vorhandenen zugehörigen CPI-Dateien werden in die Datei *.cpixml abgegeben.
Detaillierte Informationen zu CPI XML sowie zur Abgabe CPI XML an ERP-Systemen finden Sie im Kapitel Échange de données entre les systèmes CAO et ERP.
