Placer le fichier dans le plan

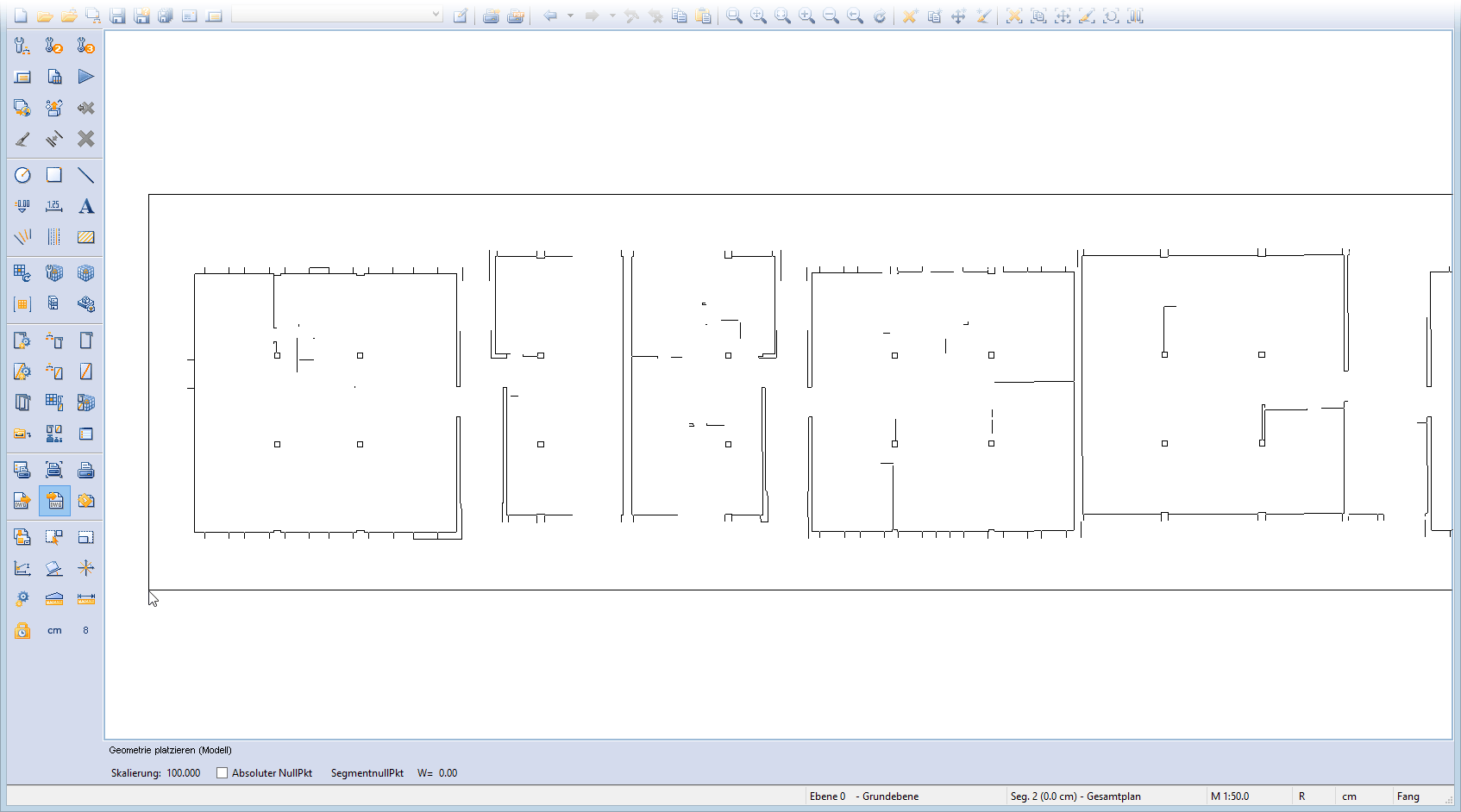

Sie können die Geometrie mit Hilfe des virtuellen Platzhalters im aktiven Segment des STRAKON-Plans platzieren.
Hierbei wird zuerst der Modellbereich angeboten. Der Layout-Bereich "hängt" am Cursor, den Sie frei platzieren können. Der Bezugspunkt des Platzhalters liegt dabei immer an der linken, unteren Ecke.
Die Skalierung der Darstellung sowie den gewünschten Einbau-Nullpunkt und -Winkel definieren Sie in der Funktionszusatzleiste:
Siehe hierzu:
Skalierung: ...
Skalierungsfaktor korrigieren
Absoluter NullPkt
Umschaltfunktion

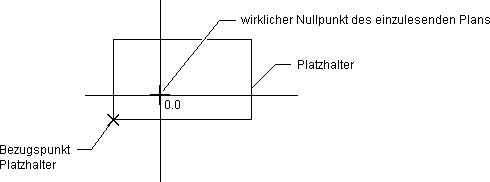

Die Platzierung des Planes erfolgt über den vom Programm errechneten Nullpunkt aus der DXF/DWG-Datei.
D.h., der wirkliche Nullpunkt der Geometrie kann, unabhängig vom Bezugspunkt des Platzhalters, an beliebiger Stelle liegen.
SegmentnullPkt
Der Bezugspunkt des Platzhalters wird auf den Nullpunkt des aktiven Segments gesetzt.
W=...
Einbauwinkel der Geometrie korrigieren
Sind alle Elemente vollständig im Plan eingelesen bzw. dargestellt, wird der Datei-Import automatisch beendet.
Anmerkung: |
|---|
Das Einlesen der Geometrie können Sie jederzeit mit der Taste [Esc] oder einem Freihandsymbol (siehe Kapitel Entrée / accessibilité, , Funktion im Modul STRAKON auslösen) beenden. Vor dem DXF/DWG-Import erfolgt automatisch eine Sicherung des aktuellen STRAKON-Planstands. Im Bedarfsfall können Sie die eingelesene DXF/DWG-Datei über Rückgängig/Wiederherstellen in der Barre d'icônes auch wieder entfernen bzw. umgekehrt auch wiederherstellen. |
