Types de lignes

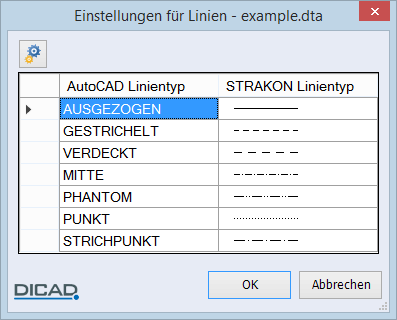

Jedem DXF/DWG-Linientyp wird ein STRAKON-Linientyp (Nummer der in STRAKON angebotenen Typen) zugeordnet. Spezielle STRAKON-Linientypen entsprechen folgenden AutoCAD-Linientypen:
Beschreibung Strichpunkt Punktiert Lang gestrichelt punktiert Strich Zwei Punkte Lang gestrichelt dreifach punktiert Lang gestrichelt doppelt punktiert Lang kurz gestrichelt Lang kurz-kurz gestrichelt Zwei Striche Punkt Zwei Striche Zwei Punkte Strich Drei Punkte Zwei Striche Drei Punkte | AutoCAD ACAD_ISO10W100 ACAD_ISO07W100 ACAD_ISO04W100 ACAD_ISO12W100 ACAD_ISO06W100 ACAD_ISO05W100 ACAD_ISO08W100 ACAD_ISO09W100 ACAD_ISO11W100 ACAD_ISO13W100 ACAD_ISO14W100 ACAD_ISO15W100 | STRAKON-Linientyp 3 4 9 10 11 22 23 24 25 26 27 28 |
