Importer fichier d'affectation DXF/DWG
Da es keine genormten Linientypen, Schriftarten oder Stiftstärken (Farben) gibt, können Sie die Fremdattribute entsprechenden STRAKON-Attribute zuordnen. Dies erfolgt mit Hilfe der Zuordnungsdatei. Da die Zuordnung von Anwendung zu Anwendung verschieden sein kann, können Sie mehrere Zuordnungsdateien anlegen.
Bei Erhalt einer weiteren DXF-Datei des gleichen Lieferanten können Sie somit die entsprechende Datei wählen, ohne die notwendigen Zuweisungen erneut überprüfen zu müssen.

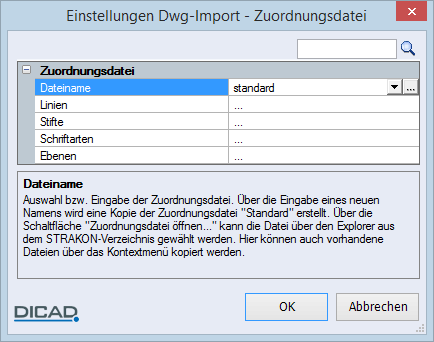

Dateiname
Zuordnungsdatei wählen bzw. eine neue Zuordnungsdatei erstellen
Zuordnungsdatei für die Bearbeitung über die Auswahlliste wählen:
ebtevexamplehalfensemastandardstrakonline | Zuordnungsdatei (*.dta) über den Windows-Dialog aus einem aktiven Stammdatenpfad wählen |
Linien, Stifte, Schriftarten, Ebenen
Zuordnungsdatei bearbeiten (Ausnahme: standard.dta)
Attributzuordnungen können Sie vornehmen für:
Anmerkung: |
|---|
DXF/DWG-Import-Zuordnungsdateien speichern Sie als DTA-Dateien (*.dta) ab. Als Zielpfad wird das Verzeichnis strakon angeboten. Beachten Sie, dass Sie die Datei standard.dta nicht ändern oder löschen können. |
