Vues d'escalier
Menü Construction 3D > Treppenansichten

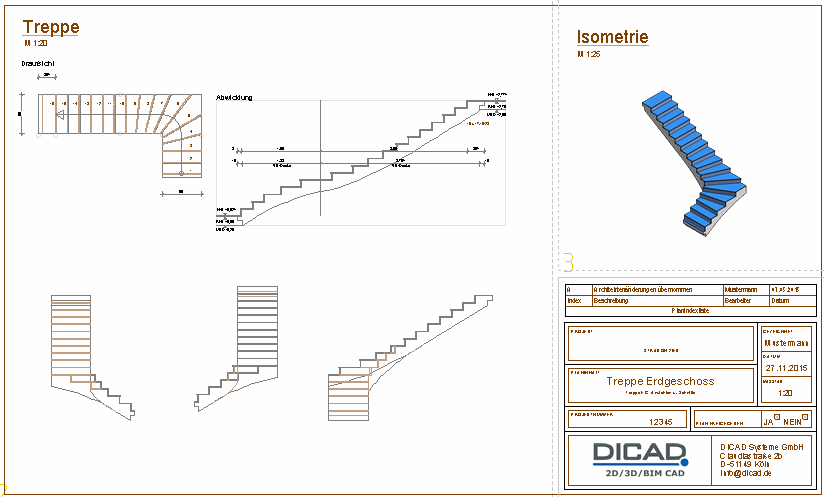

Zum Flex-Bauteil Treppe (siehe Créer escaliers), sofern die STR-Datei (Datei der Einstellungswerte) vorhanden ist, können Sie vorgefertigte 3D-Sichten inkl. aller wichtigen Beschriftungen und Maße automatisch generieren lassen und manuell in den Plan platzieren.
Ebenso können Sie ein Treppenhaus über verschiedene Sichten mit Bemaßung auf den Plan platzieren.
Wählen Sie die eingebaute Treppe für die Sie die Sichten generieren lassen möchten.
Funktionsleiste
Funktionszusatzleiste
Stammdaten: "Projekt"
Aktueller Stammdatenname (Flex-Bauteile)
Favoriten
Ausgewählte Einbausichten vorrangig für den Einbau nutzen
Für die Auswahlliste in der Funktion Treppenansichten können Sie Einbausichten wählen und die Reihenfolge für den Einbau beliebig definieren (siehe Kapitel Armature - 2D, Liste des armatures, Favoriten).

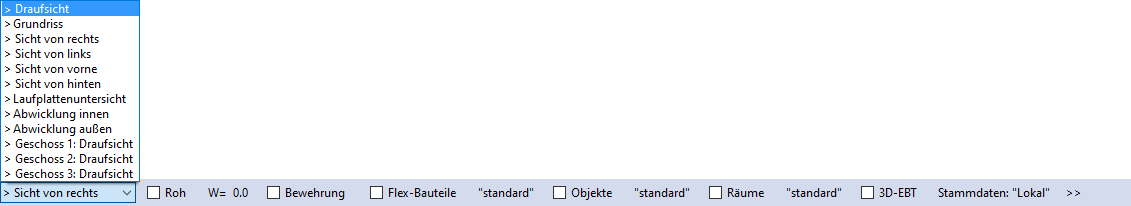

Vor dem Platzieren wählen Sie die darzustellende Sicht mit oder ohne Darstellung der Belagstärke, die Draufsicht der einzelnen Geschosse aus dem Treppenhaus usw. über die Funktionszusatzleiste.
Funktionszusatzleiste
Draufsicht, …
Einbausicht der Treppe wählen
Die Reihenfolge der angebotenen Sichten wird über die Favoriten festgelegt.
Roh
Umschaltfunktion: Sichten als Roh- oder Fertigtreppe, ein-/ausschalten
W=…
Einbauwinkel
Beschriftung
Umschaltfunktion: Beschriftung des Flex-Bauteils, ein-/ausschalten (siehe Menü Réglages > Gestionnaires > Modèles de dénomination)
"standard"
Name der Beschriftungsdatei
Beschriftung Einbauteile
Umschaltfunktion: Beschriftung von 3D-Einbauteilen, ein-/ausschalten
>>
Einstellungen für 3D-Konstruktion (siehe Menü Réglages > Construction 3D)
Anmerkung: |
|---|
Bei einer Aktualisierung der 3D-Sicht werden auch die zugehörigen Texte und Maße aktualisiert. D.h. manuelle Änderungen oder ein Löschen von Maßen und Texten werden verworfen. |
