Données d'exemplaire
Nach dem Einbau können Sie über ein markiertes Flex-Bauteil/3D-Einbauteil die Dialogbox mit den Exemplardaten über das Kontextmenü: Exemplardaten ändern öffnen.

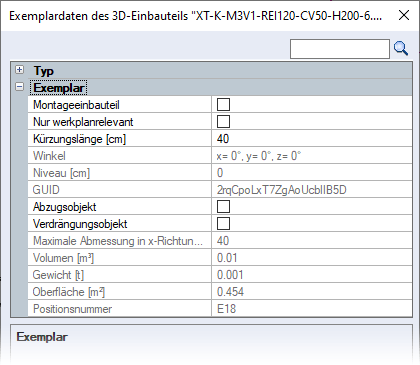

Exemplardaten des Flex-Bauteils  Sie können variable Daten für den Einbauort ändern. | Exemplardaten des Einbauteils  |
Montageeinbauteil
Einbauteil, das auf der Baustelle eingebaut wird, als Montageeinbauteil deklarieren
Diese Einbauteile können optional in einer separaten Liste aufgeführt werden (siehe Pièces de montage 2D, Placer la liste d'assemblage sur le plan).
Nur werkplanrelevant
Einbauteil als Nur werkplanrelevant deklarieren
Nur werkplanrelevant gekennzeichnete Einbauteile können Sie dann für eine schnellere Darstellung Ihres Modells im Cube ein-/ausblenden.
Kürzungslänge
Für eine Kürzung des Einbauteils tatsächliche Länge bestimmen (siehe Données de type, Option Kürzungsrichtung)
Abzugsobjekt / Verdrängungsobjekt
Flex-Bauteil sowie Einbauteil als Abzugsobjekt bzw. Verdrängungsobjekt deklarieren
Anmerkung: |
|---|
Beachten Sie hierbei, sollen diese Eigenschaften z.B. eines 3D-Einbauteils auf ein Flex-Bauteil wirken, dann muss das 3D-Einbauteil im Flex-Bauteil gespeichert sein. |
