Corriger les solides

Werkzeugleiste:

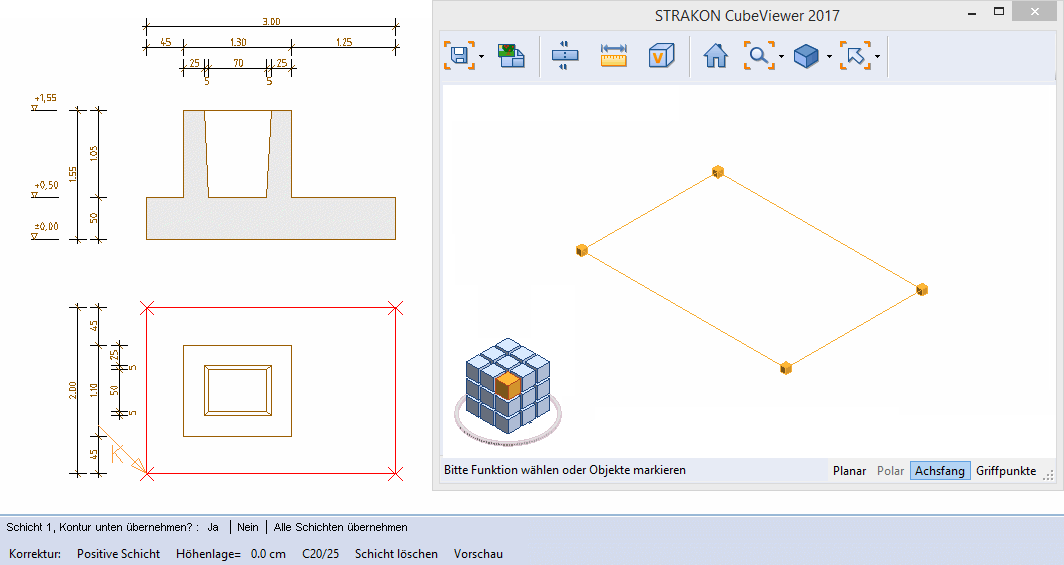

Schichten und ihre Parameter können Sie korrigieren, löschen oder hinzufügen. Für die visuelle Unterstützung schalten Sie die Vorschau ein.

Funktionsleiste

Kontur bzw. Ebenendefinition übernehmen

Nein

Kontur bzw. Ebenendefinition korrigieren

Alle

Alle Konturen übernehmen

Funktionszusatzleiste

+/- Schicht

positiv-/negativ-Schicht

Das Schichtattribut können Sie zwischen festem und Abzugskörper wechseln.

Z= …

Höhenlage der Schicht

Je nach Abfrage „Schicht…unten“ oder „Schicht…oben“ können Sie die Höhe der Unterkante oder Oberkante ändern.

C25/30

Material der Schicht

Schicht löschen

Vorschau

Vorschau im Cube

Visuelle Unterstützung durch die Cube - Vorschau bei der Korrektur bzw. Eingabe der Schichten.
