Ligne d'intersection
Menü Construction 2D > Schnittlinie
Werkzeugleiste:
SchnittlinieDie Funktion Schnittlinie ermöglicht die Eingabe einer Schnittlinie.
Funktionszusatzleiste
Über die Funktionszusatzleiste bestimmen Sie die Darstellung der Schnittlinie. Sie können die Blickrichtung und die Lage der Beschriftung wählen, den Beschriftungstext definieren sowie weitere Einstellungen (>>) über die Dialogbox bestimmen.

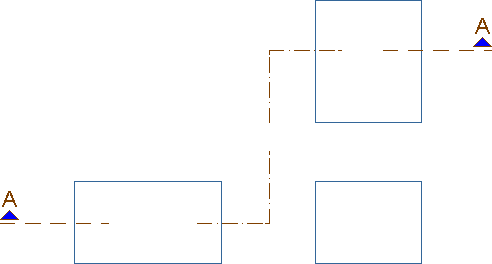

Unterbrochen
Umschaltfunktion: Unterbrechungen in der Schnittlinie einfügen, ein-/ausschalten
Texte anpassen
Umschaltfunktion: Texte auf- oder absteigend anpassen, ein-/ausschalten
In der Funktionszusatzleiste erscheinen weitere Funktionen, die Sie analog Copier les textes nutzen können.

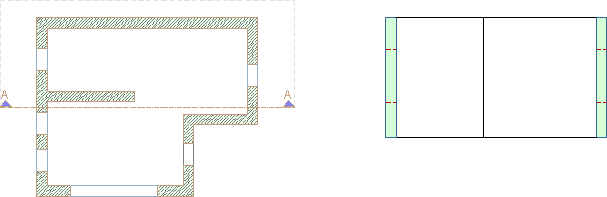

Schnitttiefe
Umschaltfunktion: Schnitttiefe eingeben und darstellen, ein-/ausschalten
Zur visuellen Unterstützung definieren Sie, welche Kanten im Schnitt dargestellt sind.
Die Schnitttiefe wird mit dem gewählten Stift und Linientyp (aus den Einstellungen) dargestellt.
Ebene = Aktive Ebene
Ebenenzuordnung bestimmen
Funktionsleiste
Die Ebenenzuordnung des Achsrasters können Sie bestimmen, indem Sie die Ebenennummer eingeben, die aktive Ebene oder die vorbelegte Automatik wählen.
Schnittlinie über die QuickBox einbauen
Verwenden Sie die Schnittlinie häufig, können Sie diese für den Schnellzugriff mit unterschiedlichen Parametern aus dem Plan in die QuickBox legen.
