Une autre vue de profil
Menü Accessoires > Construction métallique > Nouveau > Weitere Profilsicht
Werkzeugleiste:
Construction métallique > Weitere Profilsicht
Kurzmenü: Weitere Profilsicht
Sie können weitere Sichten eines eingebauten Profils, z.B. Schnitt zu einer vorhandenen Ansicht, platzieren.

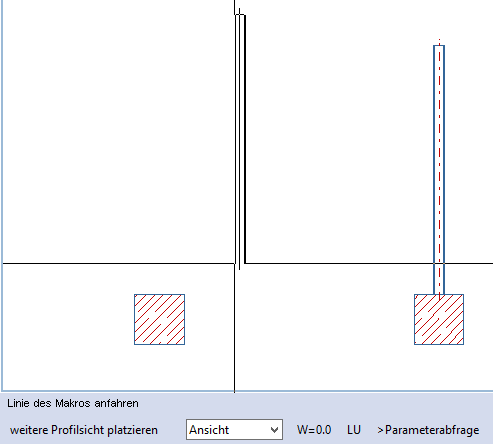

Die Sicht (Draufsicht, Ansicht oder Schnitt), den Einbauwinkel, Einbaupunkt und das optionale Öffnen der Dialogbox Profilparameter nach der Platzierung wählen Sie in der Funktionszusatzleiste. Identifizieren Sie das Profil zu dem Sie die weitere Sicht platzieren möchten.
Die weitere Profilsicht ist mit dem identifizierten Profil gekoppelt. D.h. Positionsnummern, Anzahl und alle weiteren Parameter sind identisch und werden als eine zusammenhängende Variante betrachtet. Korrekturen auf das Profil bzw. der Sicht wirken sich auf die ganze Variante aus. Eine Entkopplung zwischen den Sichten und dem Profil ist zurzeit nicht möglich.
