Tôle de drapeau
Werkzeugleiste:
Variantes constr. métallique Beachten Sie vor dem Verwenden des Anbauteils Fahnenblech Folgendes:
Dieses Blech können Sie am Flansch oder Steg einbauen.Der Einfügepunkt liegt mittig auf der Blechkante bei halber Blechhöhe (hp/2).Das Blech können Sie in jedem beliebigen Winkel auf der Fläche drehen. Bei 0° liegt das Blech längs zur Trägerachse, bei 90° senkrecht zur Trägerachse.Ordnen Sie das Blech auf der Fläche des Trägerprofils an.Dieses Blech ist immer rechteckig.Das Lochbild verläuft in vertikaler Richtung (e-Werte) immer parallel zur Trägerfläche.Bevor Sie das Lochbild einsetzen, legen Sie die Blechdaten soweit wie möglich fest. Das Lochbild übernimmt diese Daten für die eigenen Einstellungen. Wird das Blech geändert, passen Sie das Lochbild manuell an.

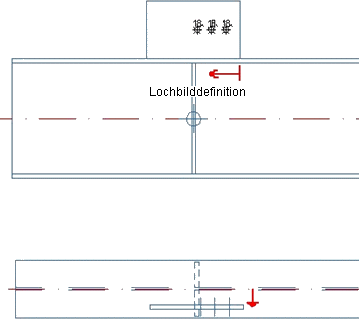

Beispiel: Lochbild definieren, Blech verschieben
Fahnenblech
Lochbild immer parallel zur Trägerachse
Lochbild immer parallel zur Trägerachse
Seitliche Verschiebung des Blechs
(in der Dialogbox über links/rechts zu bestimmen)
