Jede Stahlbau Detailzeichnung setzt sich aus einer Anzahl von Stahlbauteilen (Varianten) zusammen, die Sie in den zugehörigen Kategorien wählen und mit den Réglages pour constructions métalliques für Stiftstärke und Maßeinstellungen (siehe Funktion Cotations) in das aktive Segment, z.B. im Maßstab 1:10, einbauen.

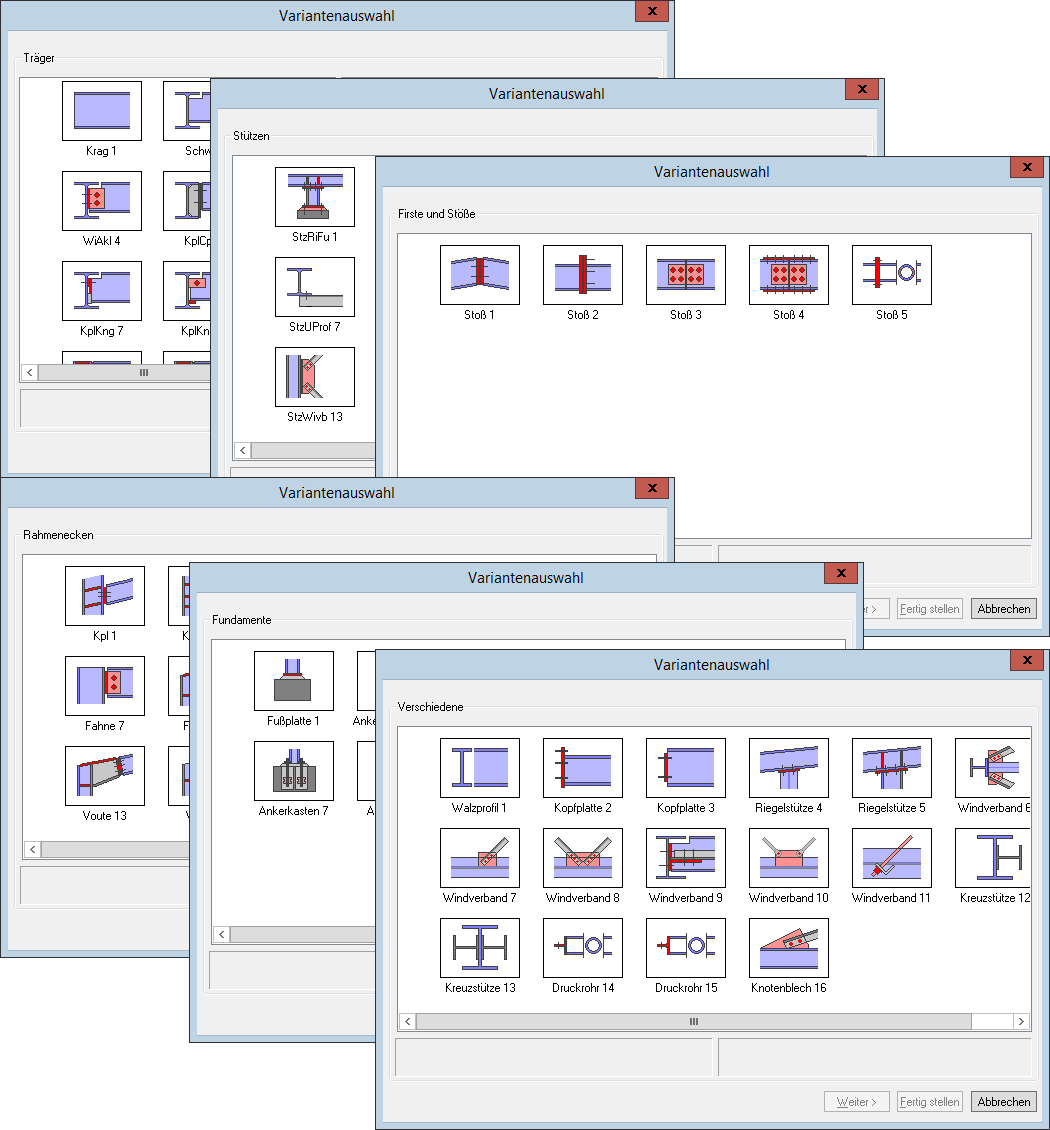

Die Stahlbauteile sind in Kategorien zusammengefasst und beinhalten Bühnenträger, Stützen aus dem Anlagenbau, Rahmenecken, Windverbände für den Hallenbau sowie Fundamente und Stöße.

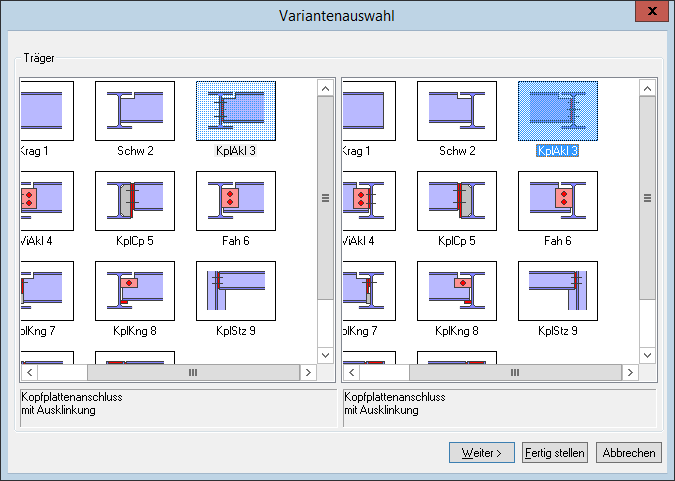

Wählen Sie eine Variante im Auswahlfenster, z.B. in der Kategorie Träger die rechte und linke Ausbildung des Trägers.

Fertig stellen

Detailzeichnung mit den zuletzt eingegebenen Profildaten erzeugen.

Weiter

Einstellungen des Profils öffnen und Profildaten bestimmen, z.B. Profiltyp oder Länge

Die geänderten Profildaten bestätigen Sie mit Fertig stellen und die Detailzeichnung bauen Sie über das umhüllende, virtuelle Rechteck im aktiven Segment ein.

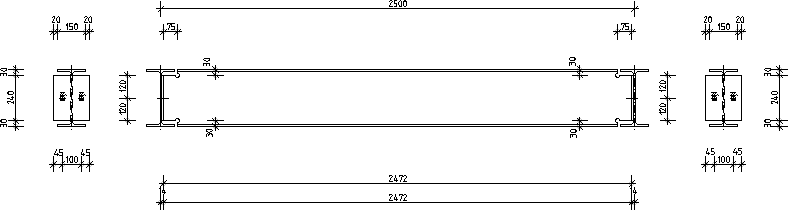

Die wichtigsten Maßketten werden durch die Variante bereits mitgezeichnet und bei Änderungen automatisch mitkorrigiert.

Funktionszusatzleiste

höchste vergebene Positionsnummer suchen

Nach dem Platzieren der Zeichnung können Sie die im Plan höchste Positionsnummer ermitteln (gelöschte Positionsnummern werden berücksichtigt), die automatisch als Information an die Stahlbaudatenbank übermittelt wird.

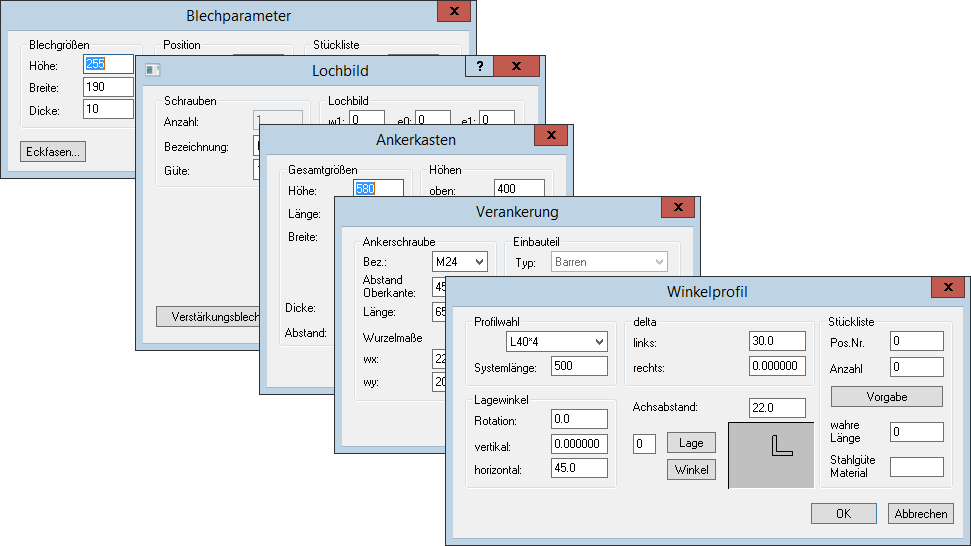

Fahren Sie eine Linie des Stahlbauteils an (= Identifikation des Objekts), um weitere Einstellungen in der nachfolgenden Dialogbox zu bestimmen oder zu korrigieren, z.B.

Sie können alle üblichen Walzprofile mit I, U, L, Kasten und Rohrquerschnitt wählen. Schraubendaten mit Schraubenlängen sind ebenso vorhanden wie Kopfbolzendübel.

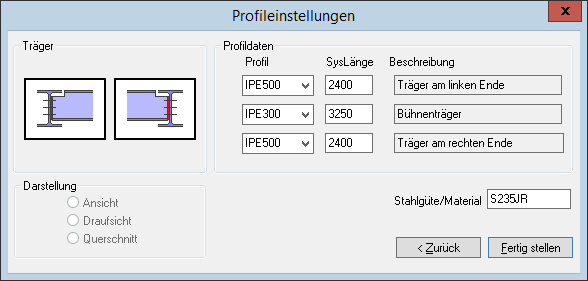

Beispiel: Einstellungen des Profils Träger

Vorgabe

Durch Klicken auf die Schaltfläche wird das Eingabefeld Pos.Nr. mit der höchsten freien Positionsnummer der Datenbank und das Eingabefeld Anzahl mit dem Wert 1 vorbelegt.

Die Funktion beenden Sie über Weiter.
