Corrections de la représentation du coût d'altitude

STRAKON documentation : Construction 2D : Cotes de niveau : Corriger cotes de niveau : Corrections de la représentation du coût d'altitude

Tkorr.

Umschaltfunktion: Corrections de texte anzeigen

HK-Typ

Höhenkotentyp, Darstellungsart des Dreiecks und der Textlage (siehe oli leer, ...)

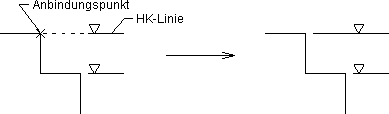

Unterstr

Länge der Höhenkotenlinien = Unterstrich einzeln korrigieren

Nach Anfahren der Höhenkote können Sie die Höhenkotenlinie zwischen dem Anfangspunkt der vorhandenen HK-Linie und dem zugehörigen Anbindungspunkt (Höhenkotenpunkt) verlängern oder verkürzen.

Durch Bewegen des Fadenkreuzes bestimmen Sie optisch den neuen Endpunkt der Höhenkotenlinie.

St HK-Linie

Stiftstärke der Höhenkotenlinien (siehe Funktion Lignes, S=...)

Die Stiftstärke des Dreiecks ist abhängig von der Stiftstärke des Höhenkotentexts und bleibt unverändert.

HK-Dim

Dimension des Höhenkotenwerts (siehe m, ...)

BZH

Bezugshöhen einzelner oder aller Höhenkotenzüge in einem Segment korrigieren

Korrektur der Bezugshöhe einzelner Höhenkotenzüge

Fahren Sie eine Höhenkote des Höhenkotenzugs an. Der Höhenkotenzug wird in Signalfarbe und der zugehörige Bezugspunkt mit einem x-Zeichen markiert. Bestätigen Sie die Höhenkote.

[Enter] ist mit der für diesen Höhenkotenzug zuletzt eingegebenen Bezugshöhe belegt. Diese können Sie bestätigen oder einen neuen Wert eingeben.

Sie können durch Einschalten der Umschaltfunktion: 2. Bezugshöhe in der Funktionszusatzleiste analog der ersten Bezugshöhe eine zweite Bezugshöhe bestimmen oder korrigieren.

Nach dem Bestätigen werden alle Höhenkoten dieses Höhenkotenzugs entsprechend neu berechnet.

Korrektur aller Bezugshöhen im Segment

Wollen Sie die Bezugshöhen (1. und 2. BZ-Höhe) aller Höhenkotenzüge im aktiven Segment um den gleichen Wert (Differenzwert) korrigieren, wählen Sie global im Segment in der Funktionszusatzleiste.

[Enter] ist mit dem Differenzwert 0.0 belegt. Diesen können Sie bestätigen oder einen neuen Wert eingeben. Die Korrektur erfolgt für alle Bezugshöhen um den gleichen Differenzwert. Nach dem Bestätigen werden alle Höhenkotenzüge des aktiven Segments neu berechnet.

freie Lage

Freie Lage einzelner Höhenkoten

Nach Anfahren und Bestätigen der Höhenkote, erscheint diese am Cursor. Bestimmen Sie die Lage durch Bewegen des Fadenkreuzes frei. Automatisch wird eine weitere Höhenkotenlinie auf den zugehörigen Anbindungspunkt gezogen.

Anmerkung:
Die korrigierte, freie Lage einer Höhenkote können Sie nur bedingt rückgängig machen. Das heißt, die nochmals korrigierte Höhenkote erhält ihre Standardform zurück und wird horizontal auf die Ebene des Anbindungspunkts gelegt. Vertikal jedoch verbleibt die Dreiecksspitze in der Lage der ersten Korrektur. Um diese Korrektur vorzunehmen, fahren Sie die entsprechende Höhenkote nochmals an und wählen alte Lage, Standard in der Funktionszusatzleiste. Die Höhenkote wird automatisch platziert.

Anmerkung:

Die korrigierte, freie Lage einer Höhenkote können Sie nur bedingt rückgängig machen. Das heißt, die nochmals korrigierte Höhenkote erhält ihre Standardform zurück und wird horizontal auf die Ebene des Anbindungspunkts gelegt.
Vertikal jedoch verbleibt die Dreiecksspitze in der Lage der ersten Korrektur.

Um diese Korrektur vorzunehmen, fahren Sie die entsprechende Höhenkote nochmals an und wählen alte Lage, Standard in der Funktionszusatzleiste. Die Höhenkote wird automatisch platziert.

Global

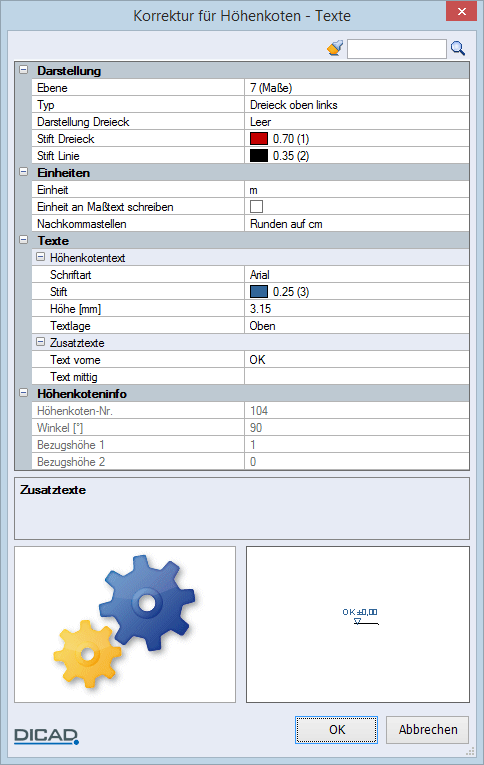

Alle Elementparameter für die Höhenkote global korrigieren
