Cote de pente
Werkzeugleiste:
Gefälle und Steigungen können Sie mit Gefällemaßen bemaßen.
Funktionszusatzleiste
W=…

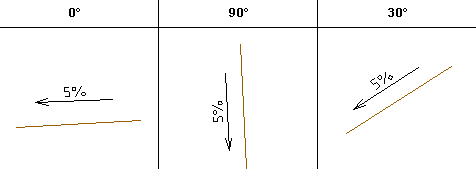

Basiswinkel für die Berechnung des Gefälles
Die Lage bzw. der Winkel der Geometrie entsprechen dem Basiswinkel.
Drehen Sie eine Geometrie mit Gefällemaß über Ausschnitt, erscheint die Abfrage für die Korrektur des Basiswinkels um den gleichen Differenzwinkel. Beantworten Sie die Abfrage mit Ja, bleibt der Gefällewert erhalten. Bei Nein erfolgt eine Neuberechnung des Gefällewerts.
Grad, ...
Für die Berechnung des Maßes wählen Sie zwischen Grad, Prozent, Verhältnis und Gon.
Text
Umschaltfunktion: Zusatztext eingeben, ein-/ausschalten
Optional können Sie den Gefällewert mit einem Text versehen. Geben Sie mit dem #-Zeichen die Lage des Werts im Text vor.
Bestimmen Sie die Strecke über zwei Maßpunkte, wobei der zweite Punkt die Lage des Pfeils vorgibt.
Beispiel 1: Berechnung in Prozent
Beispiel 2: Berechnung in Grad inkl. Vortext
Anmerkung: |
|---|
In den Einstellungen können Sie für das Gefällemaß die Einheit und die Nachkommastellen getrennt von den weiteren Maßtypen bestimmen. |
