Saisir des rectangles à l'aide de fenêtres
Werkzeugleiste:
Bestimmen Sie den Bezugspunkt des zu zeichnenden Rechtecks.
Anmerkung: |
|---|
Zur vereinfachten Koordinateneingabe kann eine automatische Punktidentifikation erfolgen (siehe Kapitel Entrée / accessibilité, Identifier, Sélection de point automatique). |

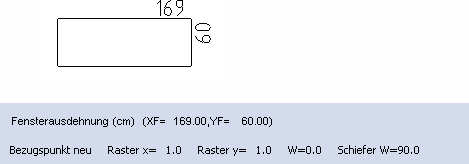

Durch Bewegen des Stifts oder der Maus ziehen Sie das Fenster auf und bestimmen die Rechteckgröße. Die Fensterausdehnung wird als „mitlaufende“ Maßwerte (XF, YF) direkt an den Fensterkanten und in der Funktionsleiste angezeigt.
Bezugspunkt neu
Bezugspunkt neu bestimmen
Raster x=..., Raster y=...
Rasterabstand für Fensterausdechnung
W=...
Schiefer W=...
Schiefen Winkel zwischen 30 und 150 Grad für das Fenster eingeben und somit ein Parallelogramm erzeugen
