Variable Eisen im Eisenauszug in Gruppen zusammenfassen
In der Verlegung können Sie variable (von-bis) Eisen in Gruppen zusammenfassen.
Beachten Sie, dass die Einteilung der Gruppen nur im Eisenauszug in der Tabelle für variable Längen sichtbar wird.
Ausnahme:
Variable Eisen mit mehreren variablen Schenkeln, bei denen für mindestens einen Schenkel die Richtung, d.h. die min. + max. Werte (hier Schenkel 1 und 3) getauscht worden sind (kein DL möglich), z.B.
Das Zusammenfassen der variablen Schenkellängen in Gruppen erfolgt nach der Erzeugung von Hauptansicht, Nebenansicht und Eisenauszug der Eisen. Die Abfrage nach der Tabelle für variable Längen bestätigen Sie mit Ja.
Funktionszusatzleiste
Beim Platzieren der Tabelle können Sie DL=... (maximale Differenzlänge) in der Funktionszusatzleiste auslösen:
DL=0,1 cm
Programmintern voreingestellter Wert. Eisen mit gleichen Längen werden zusammengefasst.
DL=0,00
Kein Zusammenfassen in Gruppen

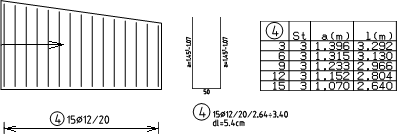

DL=... cm
Alle Eisen bis zur maximalen Differenz von dl = angegebene Differenzlänge im Positionstext in einer Gruppe zusammenfassen.
DL=-... Anzahl
Verlegte Eisen in n-Eisen je Gruppe zusammenfassen
Beispiel: Anzahl der Eisen: 12, DL = -4 (Anzahl der Eisen je Gruppe)
^Optional können Sie eine fortlaufende Nummerierung der Gruppen über das Menü Réglages > Armatures > Stabstahl > Croquis acier CA > EA-Tabelle einschalten. Die Wahl erfolgt durch Ein- oder Ausschalten der Option Gruppennummern fortlaufend:
Gruppennummern nicht fortlaufend  | Gruppennummern fortlaufend  |
Die variablen Verlegungen in der EA-Tabelle in Gruppen zusammenzufassen, ist unabhängig von der Eingaberichtung, d.h. sowohl bei der Verlegedefinition vom kleinsten zum größten Eisen als auch umgekehrt, anwendbar, z.B. ausgehend von der größten Eisenlänge.
Gruppieren
Umschaltfunktion: Konstante Schenkellängen zusammenfassen, ein-/ausschalten
Kontrollkästchen eingeschaltet:

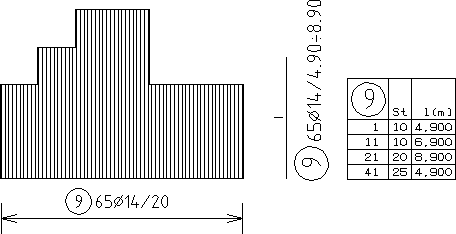

Sind in einer Verlegung unterschiedliche Felder mit konstanten Schenkellängen (kein DL möglich) vorhanden, können Sie exakt gleiche Schenkellängen (Toleranz = 1 mm) in Gruppen zusammenfassen.
Kontrollkästchen ausgeschaltet:
Alle Schenkellängen werden einzeln aufgeführt.
Eisennummern in Gruppe
Umschaltfunktion: Falls Eisen in Gruppen zusammengefasst wurden, die von-bis Nummern in der Tabelle anzeigen, ein-/ausschalten
