Eisenauszüge als Symbolgruppe darstellen (EA Gruppe)

STRAKON documentation : Armature - 2D : Barres : Bewehrungseingabe Komfort : Eisenauszug eingeben (EA) : Eisenauszug platzieren und gestalten : Eisenauszüge als Symbolgruppe darstellen (EA Gruppe)

Menü Armature > Barres eingeben > EA-Symbol Gruppe

Werkzeugleiste:

Eingeben (Barres) > Funktionsleiste: EA Gruppe

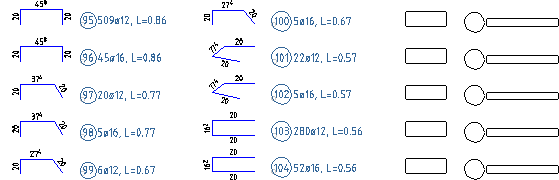

Sie können alle bzw. mehrere Eisenauszüge übersichtlich als eine Symbolgruppe auf dem Plan platzieren. Die Eisenauszüge werden dabei automatisch untereinander angeordnet.

Funktionsleiste

Den Positionsbereich, der als Symbolgruppe dargestellt werden soll, bestimmen Sie über Anzeige (erste und letzte Position des Bereichs wählen), Alle Positionen oder eine von-bis-Eingabe (getrennt durch ein Komma).

Funktionszusatzleiste

Nur Positionen ohne EA

Umschaltfunktion: Plan auf fehlende Eisenauszüge überprüfen, ein-/ausschalten

Unabhängig von der gewählten Darstellungsart (maßstäblich, Symbol) werden alle fehlenden Eisenauszüge eines Positionsbereichs in einem Schritt erzeugt.

EA-Symbol Gruppe

Umschaltfunktion: Symboldarstellung (eingeschaltet) oder maßstäbliche Darstellung (ausgeschaltet) wählen

Anmerkung:
Sie können die Eisenauszüge in der maßstäblichen Darstellung ohne Anbindung an die Schalung, z.B. für die Platzierung in einem anderen Segment, in den Plan einbauen (siehe Eisenauszug platzieren und gestalten, Bezugspunkt).

Der gewählte Positionsbereich wird im Plan markiert und in einer weiteren Funktionsleiste angezeigt:

Anzahl=...

Anzahl der Positionen in der Gruppe

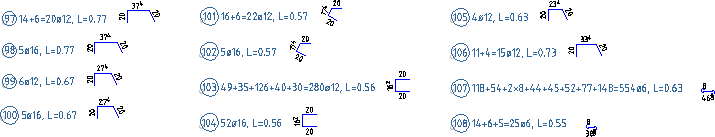

Alle Positionen der Gruppe werden untereinander dargestellt. Verkleinern Sie die Anzahl der Positionen in der Gruppe, wird diese in mehrere Teilgruppen geteilt, z.B.

Pos. 97-108: Anzahl = 12 Positionen in einer Gruppe
