STUETZM - Verlegung geschnittener Eisen in Stützenmitte
Werkzeugleiste:

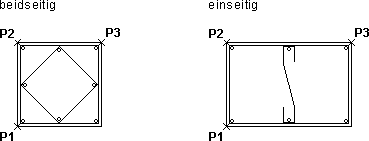

Verlegung von geschnittenen Eisen mittig der Schalkanten eines rechtwinkligen Stützenquerschnitts.
Die Verlegung der Eisen kann beid- bzw. einseitig erfolgen.
Die Verlegung der Eisen kann beid- bzw. einseitig erfolgen.
Beispiel:
Eingabereihenfolge:
Sind Positionsnummer und Eisendurchmesser bestimmt, geben Sie den Namen ein oder wählen das Zusatzprogramm über Verwaltung in der Funktionszusatzleiste. Beachten Sie, dass Sie keine Umlaute eingeben.
Fahren Sie die Punkte der Stütze im Uhrzeigersinn an. Zur Definition des Verlegefelds sind drei Stützenpunkte (P1 - P3) ausreichend. Beachten Sie, dass die Verlegekante durch die Punkte P1 und P2 bestimmt wird.
Analog „Barres, Randabstand eingeben“ bestimmen Sie den Randabstand.
Wählen Sie die Eisenlage.
Die geschnittenen Eisen werden in Originalfarbe dargestellt und in der Funktionsleiste können Sie Korrekturen wählen.
Analog „Barres, Anzahl der verlegten Eisen (Zählfaktor)“ erfolgt der weitere Ablauf.
Analog „Barres, Anzahl der verlegten Eisen (Zählfaktor)“ erfolgt der weitere Ablauf.
