NA Muster / NA Radial
Werkzeugleiste:
NA Muster sind Hilfsprogramme (Zusatzprogramme) und haben in der Bewehrung eine weitaus größere Bedeutung als die Hilfsprogramme zur Konstruktion von Schalplänen. Spezielle Verlegungen, wie radiale Eisenverlegungen von Stabstahl und Matten, können Sie nur über NA Muster bzw. NA Radial anwenden.
Bei geometrischen Änderungen der Schalung, wie Verschieben von Schalkanten bzw. Korrektur des Kreisdurchmessers oder beim Abbilden von Verlegungen wird das Zusatzprogramm, das zur Verlegung diente, nochmals durchlaufen und die Abfragen können Sie gegebenenfalls korrigieren.
Anmerkung: |
|---|
Bewehrung, die über ein NA Muster eingebaut wurde, bildet eine geschlossene Einheit. Korrekturen wie Löschen, Einfügen oder Verschieben einzelner Eisen der Verlegung sind deshalb nur in dem verwendeten NA Muster möglich. |
RADVER
RADVERP
RADVERST
BOGENST
DLPUNKTE
RWANDST
WANDST
STUETZE
STUETZM
WENDEL
KREIVER
STUEPU
SPANN
FAECHER
RADMAT
Sind Positionsnummer und Eisendurchmesser bestimmt, erscheint z.B. die Abfrage
Funktionszusatzleiste
Geben Sie den Namen ein oder wählen Sie das Zusatzprogramm über Verwaltung in der Funktionszusatzleiste.
Ist die Verlegung abgeschlossen und in Originalfarbe dargestellt, können Sie folgende Korrekturen wählen:
Funktionsleiste
Stift, Ltyp
Muster
Komplettes Muster nochmals durchlaufen und korrigieren
Analog „Barres“ bzw. „Treillis“ beenden Sie über Weiter das Zusatzprogramm und die Bewehrungspositionen werden markiert und mit der Positionsbeschriftung versehen.

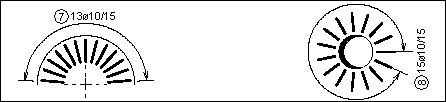

NA Radial
Für das Zusatzprogramm RADMAT in der Mattenverlegung wählen Sie
Werkzeugleiste:
