Konstruktionsregeln

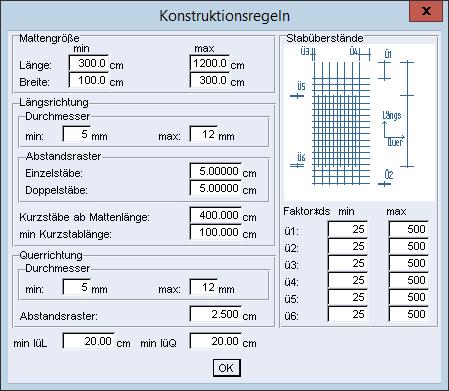

Globale Abmessungswerte der Zeichnungsmatten definieren:
Mattengröße
*Minimale und maximale Mattengröße (Länge, Breite)
Bei der Eingabe einer Zeichnungsmatte über die Nebenansicht-Verlegung wird die Länge und Breite der Matte durch die Verlegefeldabmessungen vorgegeben.

Querrichtung
*Minimale und maximale Durchmesser und das Abstandsraster

Längsrichtung
*Minimale und maximale Durchmesser
*Abstandsraster für Einzel- oder Doppelstäbe
*Minimale Kurzstablänge und die Vorgabe ab welcher Mattenlänge der Einbau von Kurzstäben zulässig ist = Kurzstäbe ab Mattenlänge.

Stabüberstände
*Für die minimalen und maximalen Stabüberstände die entsprechende Werte oder für die Berechnung der Stabüberstände in Abhängigkeit der Durchmesser (Faktor * ds) die gewünschten Faktoren. Den Faktor geben Sie mit einem vorangestellten Minus-Zeichen (-) ein, z.B. -4.
Die zu bestimmenden Überstände (ü1 - ü6) sind in dem Vorschaufenster dargestellt.

Übergreifungslängen
*Minimalen Übergreifungslängen in Längs- (min lüL) und Querrichtung (min lüQ)
