Regeln der Verschweißbarkeit

Anmerkung:
Die Dialogbox öffnet sich nach dem Bestätigen der Stabdefinitionen mit OK automatisch.
Die Verschweißbarkeitsregeln definieren die zulässige Kombination zweier Durchmesser. Dies hat Auswirkungen auf die, bei der Zeichnungsmattenerzeugung benötigte Auswahl der Durchmesser. Nur Durchmesser können gewählt (verschweißt) werden, deren Kombination in der Tabelle mit einem x-Zeichen gekennzeichnet und somit zugelassen sind.

Wichtig!
Bei der Zeichnungsmattenerzeugung gelten grundsätzlich immer alle Verschweißbarkeitsregeln, ausgenommen nur Einzelstäbe sind in der Matte vorhanden. Dabei entfallen natürlich die Regeln für die Doppelstäbe.

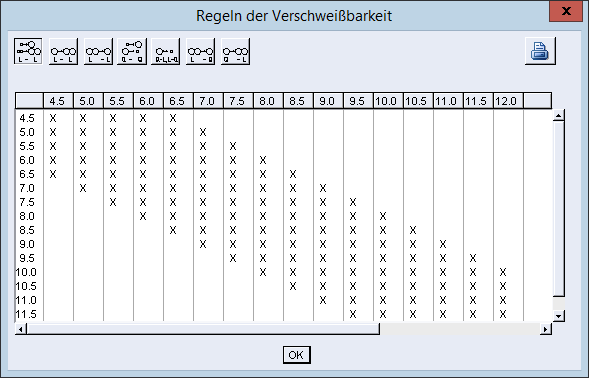

Die angezeigte Tabelle beinhaltet, in Abhängigkeit der über die Icons gewählten Regel, die möglichen Durchmesserkombinationen. Standardmäßig werden die Werte der Firma BAUSTAHLGEWEBE GmbH vorgegeben.
Die angebotenen Durchmesser für Längs- bzw. Querstäbe werden aus den Stabdefinitionen übernommen.
Durch Anfahren der entsprechenden Zeile und Spalte können Sie Durchmesserkombinationen hinzufügen oder löschen.
Die Verschweißbarkeitregel wählen Sie über die Icons. Der angegebene linke Buchstabe bedeutet die vertikale Tabellenordinate und der rechte Buchstabe die horizontale Tabellenordinate.
Längsstab mit LängsstabEinzel- oder Doppelstäbe

Einzel- mit Doppellängsstab

Doppel- mit Einzellängsstab

Querstab mit Querstab

Querstab mit Einzellängsstab oder umgekehrt

Doppellängsstab mit Querstab

Querstab mit Doppellängsstab
