Contrôle d'armature vues secondaires

STRAKON documentation : Armature - 2D : Principes : Synthèse des lignes de barres / treillis : Contrôle d'armature vues secondaires

Stabstahl

Menü Armature > Übersicht Stabstahlpositionen > BewehrungsCheck Nebenansichten

Werkzeugleiste:

BewehrungsCheck Nebenansichten

Kontrolle der Bewehrungsführung von Stabstahl-Verlegefeldern

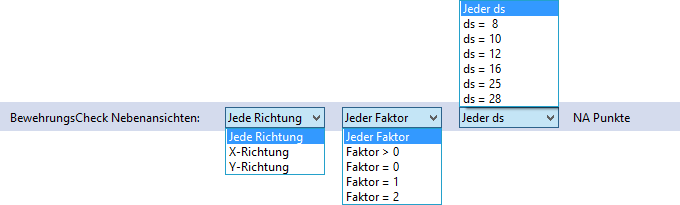

Funktionszusatzleiste

Die Verlegungen können Sie selektieren über

die Richtung der verlegten Eisen:

Jede Richtung	Alle Eisen der gewählten Positionen werden markiert.
X-, Y-Richtung	Nur die Eisen der gewählten Positionen werden markiert, die in x- oder y-Richtung (bezogen auf das Koordinatensystem = Fadenkreuz) verlegt sind.

den Zählfaktor,

den Durchmesser.

Zusätzlich können Sie auch die Markierung der NA Punkte Verlegungen einschalten.

Anmerkung:
1. Die Auswahl in der Funktionszusatzleiste können Sie auch über die Pfeiltasten der Tastatur vornehmen. Hierbei werden die Eisenmarkierungen im Plan direkt aktualisiert. Sie können z.B. sehr schnell prüfen, welcher Verlegebereich welchen Eisendurchmesser hat. 2. In der Kontrolle werden immer alle Einzeleisen, unabhängig vom gewählten Markierungstyp, markiert. 3. Die Funktion BewehrungsCheck Nebenansichten können Sie auch über Autres > Kommandos > Kontrollkommandos > VEFKON (siehe Kapitel Entrée / accessibilité, Commandes saisir / sélectionner des données, Commandes : commandos de contrôle) aufrufen.

Anmerkung:

1. Die Auswahl in der Funktionszusatzleiste können Sie auch über die Pfeiltasten der Tastatur vornehmen. Hierbei werden die Eisenmarkierungen im Plan direkt aktualisiert. Sie können z.B. sehr schnell prüfen, welcher Verlegebereich welchen Eisendurchmesser hat.

2. In der Kontrolle werden immer alle Einzeleisen, unabhängig vom gewählten Markierungstyp, markiert.

3. Die Funktion BewehrungsCheck Nebenansichten können Sie auch über Autres > Kommandos > Kontrollkommandos > VEFKON (siehe Kapitel Entrée / accessibilité, Commandes saisir / sélectionner des données, Commandes : commandos de contrôle) aufrufen.

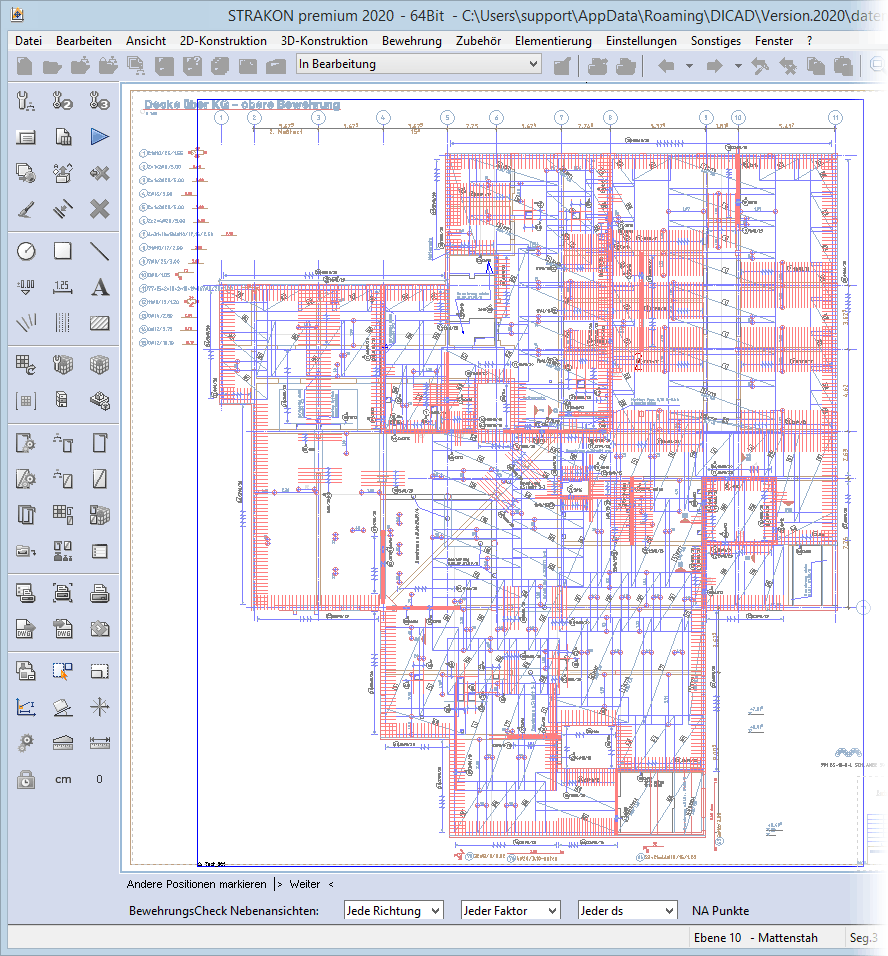

Bei Aufruf der Kontrollfunktion werden alle Positionen der Nebenansicht-Verlegungen mit den Vorgaben der Funktionszusatzleiste markiert.

Funktionsleiste

Über Andere Positionen erfolgt der Positionswechsel, bei dem Sie auch einen Positionsbereich (von-bis-Positionen) bestimmen können.
