Commandes : commandos de contrôle
Menü Autres > Kommandos
Werkzeugleiste:
Kommandos: Funktionen wählen: Taste [Tab] > Hilfe > Kontrollkommandos
MASKON | Kontrolle der Maßzuordnung |
MASANB | Kontrolle und Korrektur der Maßanbindung |
MASKONL | Kontrolle auf übereinanderliegende Maße |
BEWANB | Kontrolle der Bewehrungsanbindung Stabstahl |
MATANB | Kontrolle der Bewehrungsanbindung Matten |
HAKON | Kontrolle der vorhandenen und angebundenen Hauptansichten |
WANDKON | Kontrolle und ggf. Restaurierung der Linienzuordnung bei Wänden |
ATTR | Alle Linienattribute korrigieren |
WANDL | ELANS auf 'A' oder ' ' (toggelt) |
CHECKED | Korrektur der Zähler der Decken-/Fassadenpositionen |
CHECKMA | Korrektur der Zähler der Mattenpositionen |
CHECKBE | Kontrolle der Zähler der Eisenansichten |
NEWVEFEL | Neuauslegen aller Verlegungen (ED/DEC/MDE/FAS/ALLG) |
CHECKSL | Kontrolle der Mindestschenkellängen (min. sl) |
EBTZA | EBT Zählfaktor anzeigen |
AELZA | ARL Zählfaktor anzeigen STRATEDI: Hier neue Zeile! |
RESETPR | Elementzeichenreihenfolge zurücksetzen |
VEFKON | Kontrolle der Verlegefelder (Alle Eisen markieren) |
CHECKNAN | Kontrolle von Elementen deren Koordinaten NaN sind |
CHECKANB | Auf „Freie“ Koordinaten prüfen |
CHECKEBT | Kontrolle der Einbauteile, Symbole, FT Positionierung usw. |
CHANGEFLEX | Flex-Bauteil Pfade ändern |
MASANB: Kontrolle und Korrektur der Maßanbindung

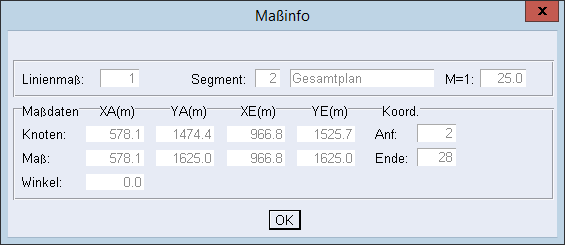

Alle Maßinformationen werden nach Anfahren des Maßes und Auswahl der Funktion Info angezeigt:
Anmerkung: |
|---|
Beachten Sie, dass Sie in diesem Informationsfenster keine Korrekturen vornehmen können. |
MASKONL: Kontrolle auf übereinanderliegende Maße
Im Plan erfolgt die Kontrolle auf überlappende Maße für das aktive Segment.
Der Grenzwert der Überlappung liegt bei 0,5 mm wahrer Größe auf dem ausgeplotteten Plan.
Anmerkung: |
|---|
Über das Menü Réglages > Réglages de base können Sie die automatische Kontrolle aller Segmente auf überlappende Maße bestimmen. Diese Kontrolle erfolgt somit bei jedem Speichervorgang des Plans. |
WANDKON: Wandelemente kontrollieren
Das Kommando WANDKON verwenden Sie nur, wenn bei den Wandverbindungen Fehlermeldungen angezeigt oder Verbindungen nicht richtig ermittelt werden.
Nach dem Aktivieren des Kommandos erscheint die Meldung
mit dem Hinweis, dass alle Wände kontrolliert und die Fehler beseitigt worden sind.
WANDL: Linienattribute umschalten

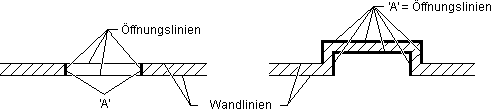

Das Kommando WANDL verwenden Sie zur Umschaltung „normaler“ Linien in Wandlinien oder umgekehrt (= Attribut vergeben). Dies ist insbesondere für die korrekte Schraffurerkennung bei über Linien erstellten Wandöffnungen wichtig. Alle Linien müssen Sie, die
zur Öffnung gehören,eine Schraffur umschließen sollen,mit dem Attribut 'A' versehen. Die zugehörigen Linien werden angefahren, z.B.
und folgende Meldungen erscheinen:
bzw.
Hat eine Linie schon das Attribut 'A' können Sie dieses durch die Funktion ENTER = umschalten auf ’ ’ entfernen oder im umgekehrten Falle, wenn die Linie noch kein Attribut hat, zufügen.
Um eine andere Linie anzufahren, können Sie dies in der Funktionszusatzleiste wählen.
Anmerkung: |
|---|
1. Das Attribut 'A' können Sie nur durch die Funktion ENTER = umschalten auf ’A’ vergeben. 2. Ist bei einer angefahrenen Linie das Attribut nicht 'A' oder ' ', sondern R; L; H; V; usw. ist diese eine korrekte Wandlinie und die Funktion ENTER = umschalten auf ... entfällt. |
CHECKMA: Korrektur der Zähler der Mattenpositionen
Vor der Ausgabe der Bewehrungslisten für Matten führen Sie das Kommando CHECKMA automatisch aus. Ohne Meldung werden fehlerhafte Datenbestände korrigiert.
Auch bei manueller Ausführung von CHECKMA werden die fehlerhaften Datenbestände korrigiert und folgende Meldung erscheint, z.B.:
CHECKSL: Kontrolle der Mindestschenkellängen
Das Kommando CHECKSL können Sie ebenfalls über das Menü Armature > Übersicht Stabstahlpositionen > Vérification longueurs de branche minimales aufrufen.
EBTZA: EBT Zählfaktor anzeigen
Für alle im aktiven Plan eingebauten Einbauteile können Sie über das Kommando EBTZA der Zählfaktor an der Positionsnummer temporär einblenden.
Die Zählfaktoren an der Positionsnummer können Sie an dieser Stelle über die Funktion Ausschnitt drucken ausgeben. Die Abfrage Multiplikator für Verlegefelder plotten vor dem Drucken bezieht sich nur auf vorhandene Bewehrung.
Beim Beenden der Funktion mit Weiter werden alle Zählfaktoren der Einbauteile wieder ausgeblendet.
