Einbauteile
Menü Accessoires > Einbauteile
Funktionsleiste
Funktionszusatzleiste
Unter Einbauteile werden die Makros zum Zeichnen von Einbauteilen im Plan erzeugt und eingebaut. Innerhalb des Makros können Sie weitere Textinformationen, z.B. Oberfläche, Typ, Hersteller, angeben. Die Anwendungsgebiete erstrecken sich auf alle Bereiche, in denen als Ergebnis der Zeichnungserstellung eine Stückliste mit variabler Gestaltung gewünscht wird.
Die Einbauteile beschreiben die Geometrie, die zur eindeutigen Darstellung von Form und Lage der Einbauteile im Plan benötigt wird.
Als Ergebnis liefern die Einbauteile eine
Positionsliste mit Stückzahl, Abmessungen und Zusatztexten,Projektliste mit Abmessungen und Zusatztexten,Projektliste als Summen- oder Einzelplanliste mit Stückzahl, Abmessungen und Zusatztexten,teilautomatische Erstellung der Werkstattzeichnung.Durch die Verwaltung der eingebauten Einbauteile in einer Projektliste steht eine eingebaute Position nach dem Ersteinbau (mit der Eingabe der Abmessungen und Zusatztexte) für alle weiteren Einbauten in beliebigen Plänen direkt zur Verfügung.
Anmerkung: |
|---|
Innerhalb eines Projekts wird somit sichergestellt, dass ein Einbauteil mit gleichen Abmessungen und Zusatztexten nur unter einer Position auftritt. |
Eine Besonderheit ist die Einbauteilliste, deren Gestaltungsmöglichkeiten in dem Abschnitt „Makrolisten erstellen“ erläutert werden.

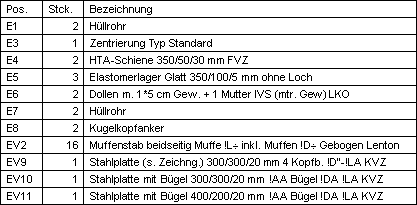

Einbauteilliste im Rohzustand
Ausgefüllte Einbauteilliste
