Bedingungen
Sind bestimmte Bauteilabmessungen Bedingungen unterworfen, können Sie dies innerhalb der Formeln in zwei verschiedenen Formen berücksichtigen:

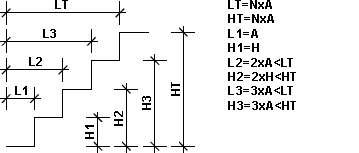

1. Durch Angabe von Mindest-/Maximalwerten
Für HO <10 wird HO auf 10 cm gesetzt
Abgefragt werden folgende Parameter:
A = Stufentiefe
H = Stufenhöhe
N = Stufenzahl
H = Stufenhöhe
N = Stufenzahl
Für N=3 ergeben sich gleiche Werte für L3 und LT bzw. H3 und HT, was praktisch dem Entfallen der dritten Stufe entspricht.

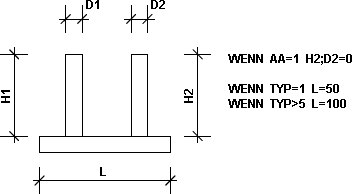

2. Durch WENN-Bedingungen
WENN AA=1 H2;D2=0
Abgefragt wird der Parameter:
AA = Anzahl der Anker
Bei AA=1 entfällt der zweite Anker
Bei AA=1 entfällt der zweite Anker
WENN TYP=1 L=50
WENN TYP>5 L=100
WENN TYP>5 L=100
Abgefragt wird der Parameter:
TYP = Typnummer
Entsprechend der eingegebenen Zahl wird L belegt.
Entsprechend der eingegebenen Zahl wird L belegt.
Anmerkung: |
|---|
Im Normalfall ist ein Maß-/Parameterwert, der als Formelergebnis vorkommt, nicht mehr vom Benutzer einzugeben. Eine Besonderheit stellen aber Formeln hinter einer WENN-Bedingung dar. Da eine solche Formel nicht unbedingt ausgewertet wird (Bedingung nicht erfüllt!), werden Ergebnisvariablen hinter einer WENN-Bedingung trotzdem abgefragt. |
Es gibt aber Fälle, bei denen solch eine Abfrage nicht erwünscht ist, da die Formelstruktur so aufgebaut ist, dass auf jedem Fall eine Belegung der Variablen erfolgt, z.B.
WENN A<=5 WERT=X*Y
WENN A>5 WERT=(X*Y)**2
WENN A>5 WERT=(X*Y)**2
Die Variable WERT wird in Abhängigkeit der Variablen A immer belegt. Eine Abfrage ist überflüssig, da der Wert neu berechnet wird. Die Abfrage nach dem Wert der Variablen WERT können Sie durch folgende Anweisung unterdrücken:
WENNBELEGUNG WERT
oder allgemein
WENNBELEGUNG Var1;Var2;Var3; ...
Anmerkung: |
|---|
Der Übersichtlichkeit wegen steht diese Anweisung zu Beginn der Maßformeln, die Sie bei Bedarf aber auch später noch einfügen können. |
Nutzen Sie diese Anweisung falsch (Variable wird doch nicht belegt, aber in anderen Formeln benötigt), erscheint folgende Fehlermeldung auf dem Textbildschirm:
Fehler: Variable ... hat keinen Wert.
In diesem Fall nehmen Sie die entsprechende Variable aus der WENNBELEGUNG heraus. Andernfalls erhält ein eventuell zugehöriges Maß den Wert aus dem Ursprungsmakro.
