Kontrolle auf vollständige Vermaßung
Das Programm kontrolliert die vollständige Vermaßung der Geometrie nach den internen Makroregeln (siehe Allgemeine Definitionen, Grenzen und Regeln). Das Bild wechselt und die Bauteillinien werden wie folgt dargestellt:
Anmerkung: |
|---|

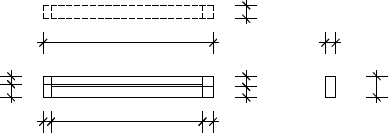

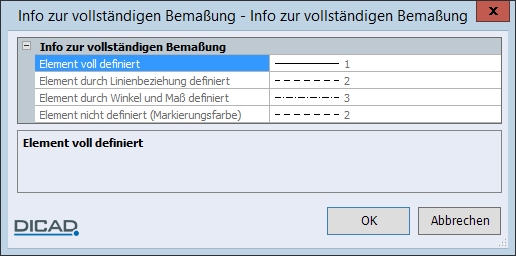

Zur Verdeutlichung können Sie das dargestellte Bild (Kontrollanzeige), mit den Funktionen der Funktionszusatzleiste, im Ausschnitt oder als volles Bild anzeigen und ein Hilfefenster (Funktion ?) über die zuvor erläuterten Linientypen öffnen. |
Die Bewehrung, die Schraffuren und alle Texte werden zur besseren Übersicht nicht dargestellt.
Alle unvollständig vermaßten Linien müssen Sie mit Hilfe von Koordinatenbeziehungen bzw. Linienbeziehungen eindeutig definieren oder nachträglich vermassen.
