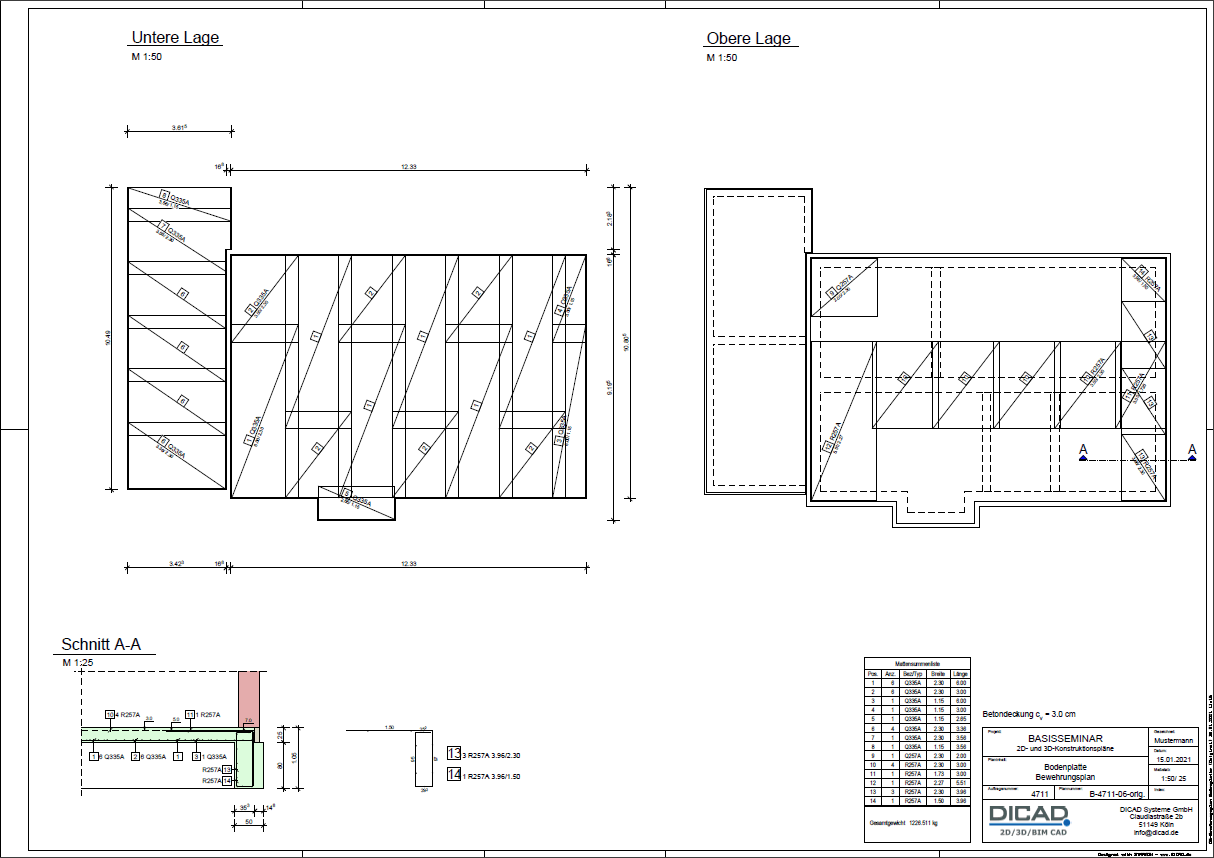

Exemple : plan d'armature du plancher
ZoomZoomZoom

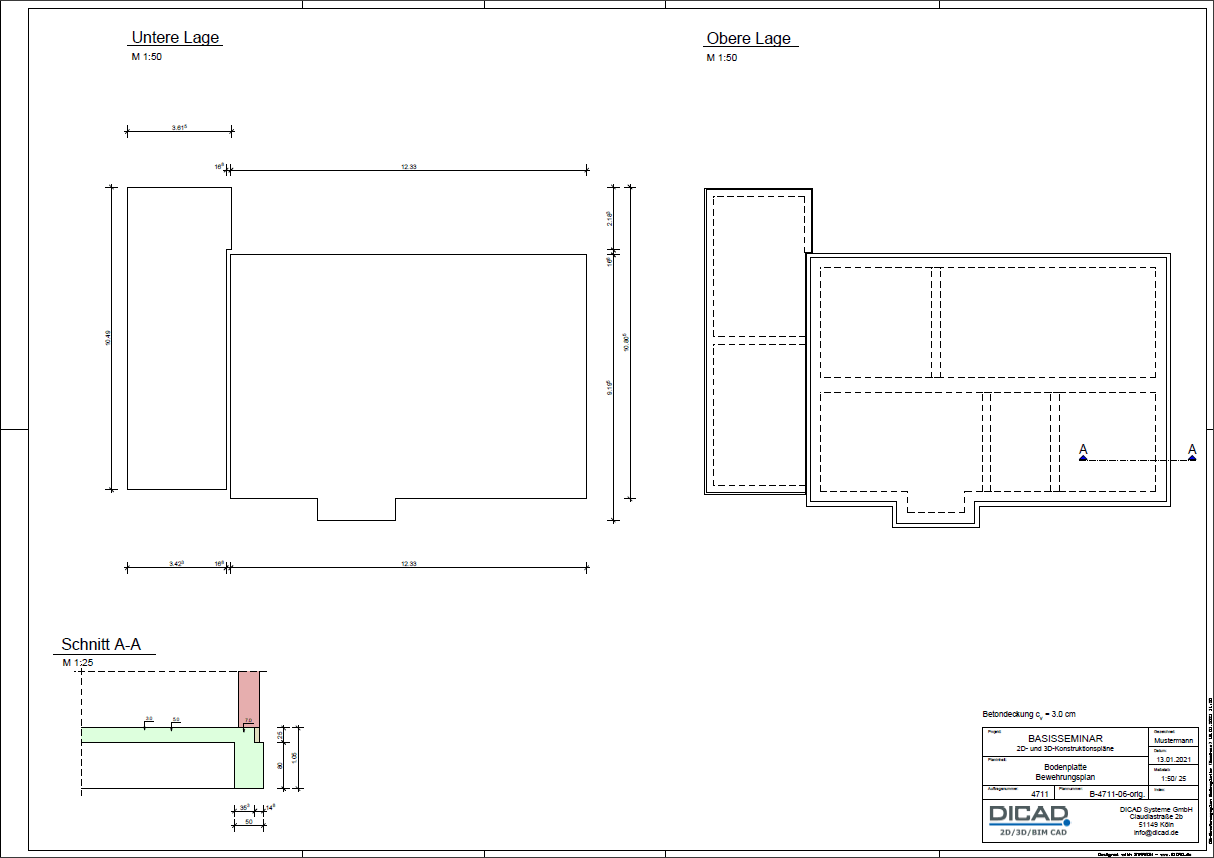

Plan über die Planverwaltung öffnen
*Iconleiste:
Pläne öffnen klicken
*Planverwaltung: Plan 06-Bewehrungsplan Bodenplatte (Seminar) doppelklicken
Siehe hierzu:
Matten eingeben
*Werkzeugleiste:
Eingeben (Matten)

*Einstellungen in der FZL bestimmen:


Eingabemodus
Eingabemethode Komfort für die Bewehrung wählen

Quick
Beschleunigte Bewehrungseingabe ausschalten

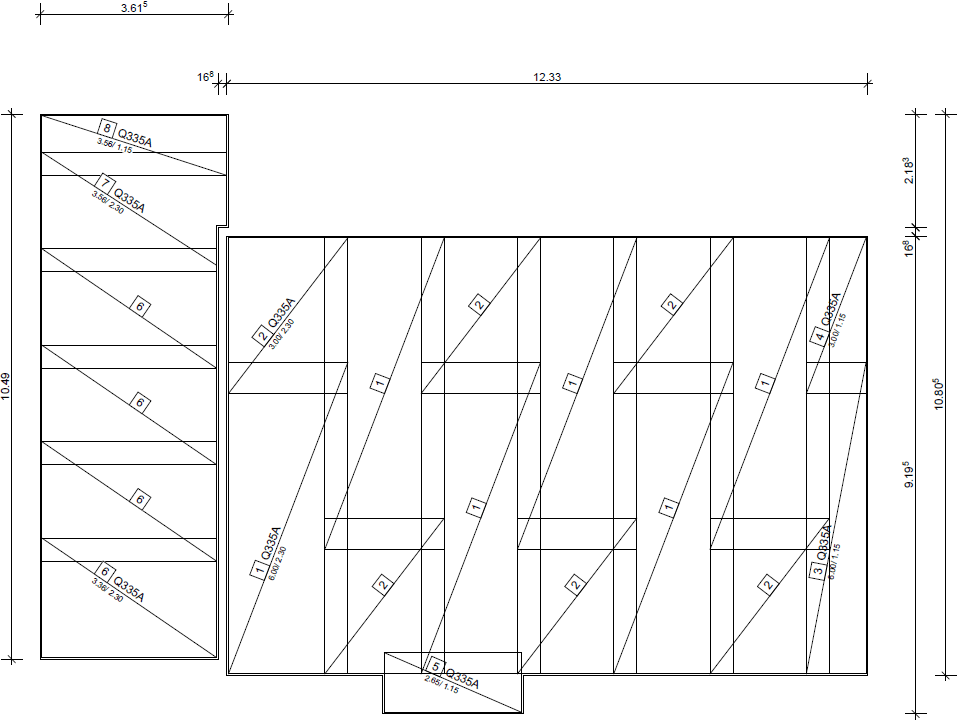

Untere Lage

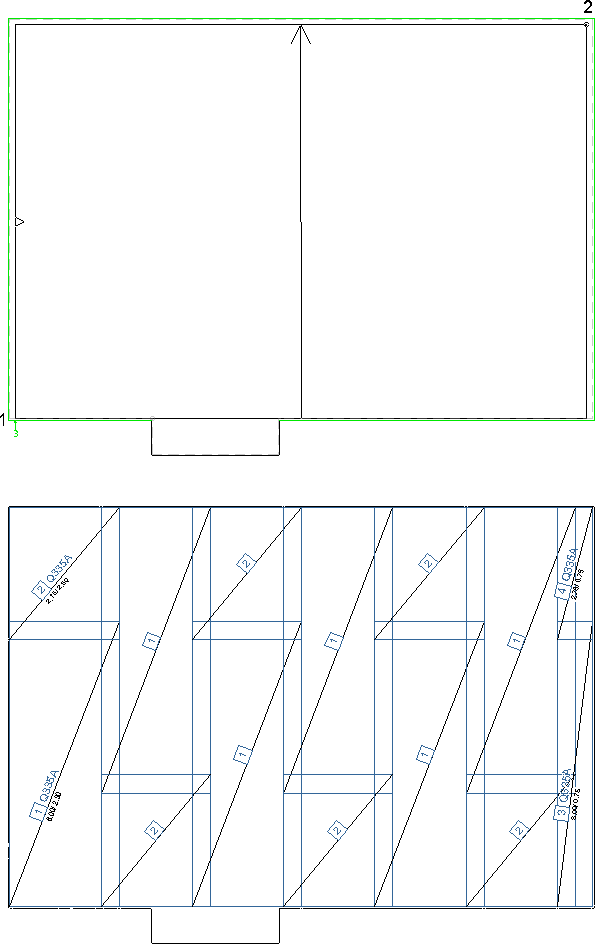

NA Verlegung: Position 1-4
*Rab=3 in der FZL wählen
*Verlegefeld von unten links beginnend über den Eckpunkt 1 und 2 aufziehen
*Mattenname Q335A wählen
*Verlegung über Ausführliche Eingabe korrigieren
*Übergreifung 38 in Querrichtung eingeben
*Mattenbreite 230 der ersten Reihe bestätigen
*Restmatte 115 in Querrichtung wählen
*Übergreifungslänge korrigieren: verteilt auf alle Stöße
*Abfrage Neue Übergreifungslänge korrekt mit Ja beantworten
*Länge 600 für die Anfangsmatte der Reihe 1 wählen
*Restmatte in Längsrichtung: 300 eingeben
*Übergreifungslänge korrigieren: verteilt auf alle Stöße
*Abfrage Neue Übergreifungslänge korrekt mit Ja beantworten
*Reihe 1 in Ordnung: Automatik wählen
*Weiter wählen

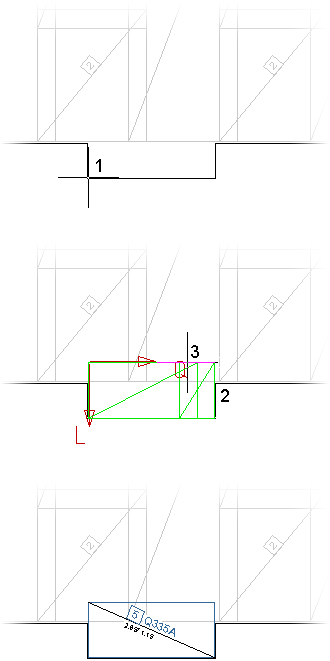

NA Verlegung: Position 5


*Fenster in der FZL wählen
*Eckpunkt 1 unten links fangen und diesen über die Eingabe 3,3 korrigieren
*Fensterausdehnung über den Eckpunkt 2 unten rechts fangen und diesen über die Eingabe -3,115+3 korrigieren
*Mattenname Q335A wählen
*Korrektur Längsrichtung in der FZL wählen
*Zur Bestimmung des Punkts (3) in der Längsrichtung rechten Winkel (Taste [R]) einschalten und bestätigen
*Weiter wählen
*Weiter wählen

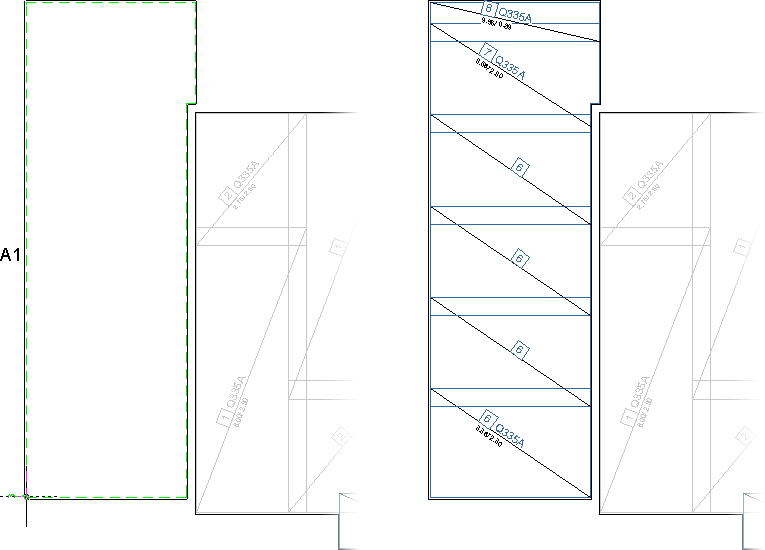

NA Verlegung: Position 6-8
*Rab=3 in der FZL wählen
*Raum in der FZL einschalten
*Verlegefeld mit einem SmartClick über eine Raumdefinition bestimmen: SmartClick links unten innerhalb der Schalkanten (Anbindekante A1 muss markiert sein), Cursor nicht bewegen und bestätigen
*Weitere Eingabe analog der Positionen 1-4

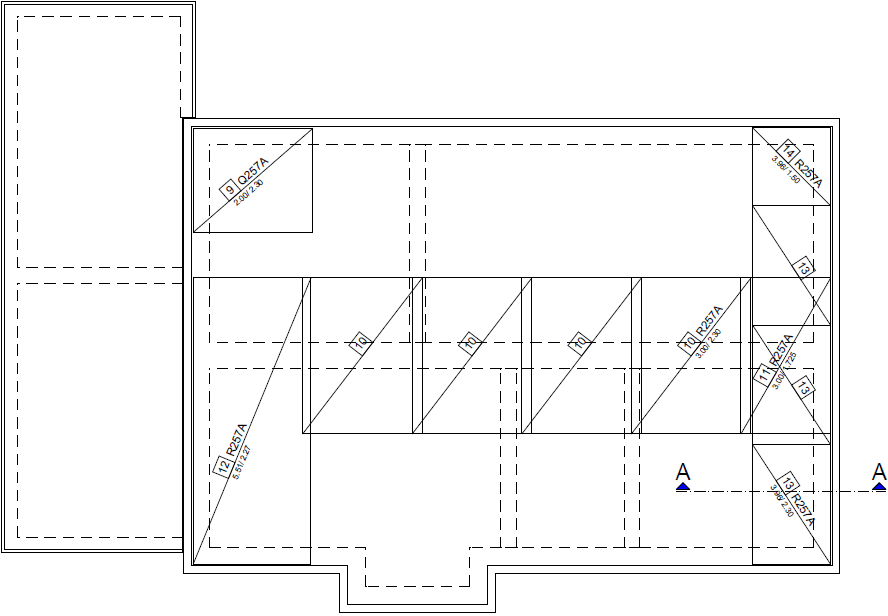

Obere Lage
NA Einzeln: Position 9


*Pos 9 bestätigen
*Mattenname Q257A wählen
*Bezugspunkt anfahren und bestätigen
*Folgende Einstellungen in der FZL bestimmen:
- L/B=200.0/230.0 cm eingeben
- W=90 wählen
- Frei einschalten
- Mattenpunkt LO wählen
*Bezugspunkt 1 fangen und über die Eingabe 3,-3 korrigieren
*Weiter wählen
*Eingabe über Weiter beenden

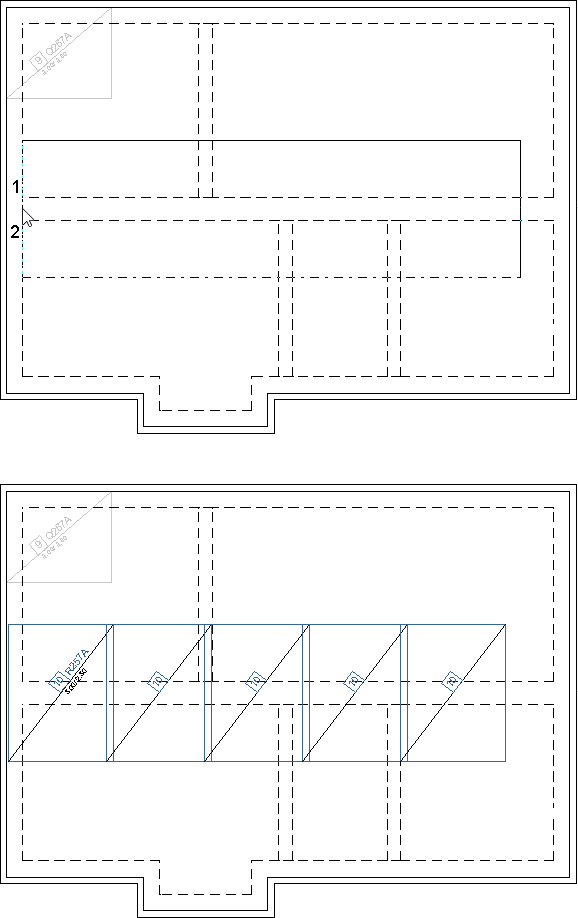

NA Frei: Positionen 10
*Mattenname R257A wählen
*Folgende Einstellungen in der FZL bestimmen:
- L/B=300.0/230.0 cm eingeben
- W=90 wählen
- Anzahl quer= 5 eingeben
- Führungspunkt der Verlegung: LM wählen
*Automatischen Punktfang über Taste [A] ausschalten
*Bezugspunkt 1 mit der [Leertaste] identifizieren
*Cursor zum Punkt 2 bewegen, mit der Taste [b] Wandmitte identifizieren und über die Eingabe -32 korrigieren
*Weiter wählen
*Eingabe über Weiter beenden

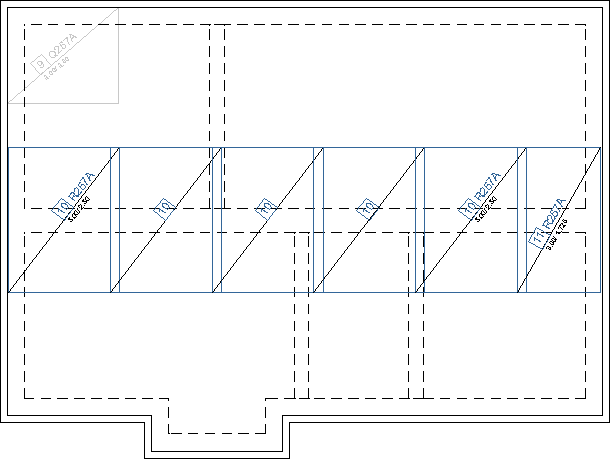

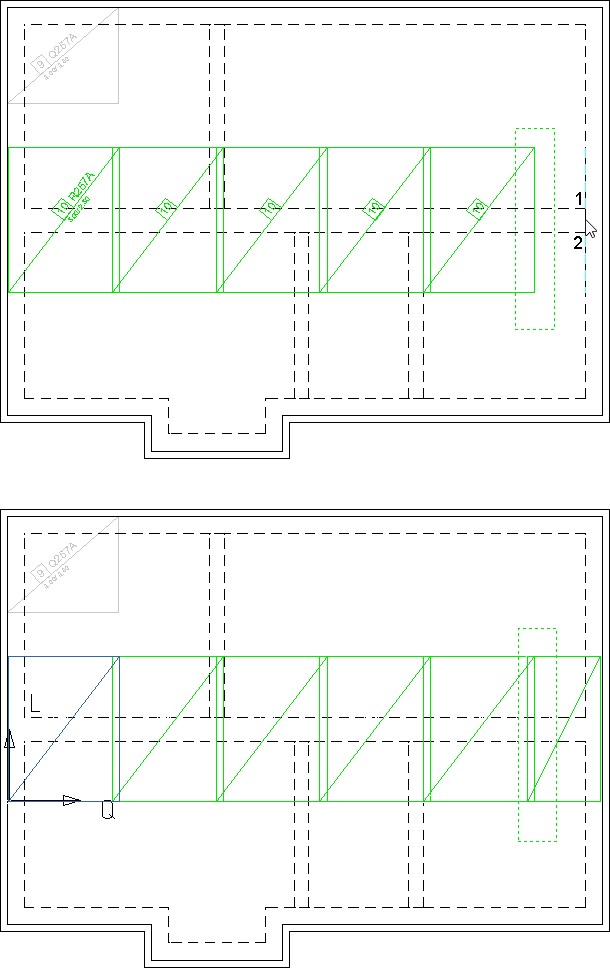

Korrektur Verlegung - Matte ergänzen: Position 11
*Iconleiste:
Ausschnitt verschieben
*In der Verlegung der Position 10 die rechte Kante über den Ausschnitt von oben nach unten markieren
*Automatischen Punktfang über Taste [A] einschalten
*Mittelpunkt der Mattenkante fangen und bestätigen
*Automatischen Punktfang über Taste [A] ausschalten
*Bezugspunkt 1 mit der [Leertaste] identifizieren
*Cursor zum Punkt 2 bewegen, mit der Taste [b] Wandmitte identifizieren und über die Eingabe 32 korrigieren
*Mattenbreite 230.0 cm
*Restmatte 172.5 cm
*Übergreifungslänge: verteilt auf alle Stöße
*Übergreifungslänge bestätigen
*Eingabe über Weiter beenden

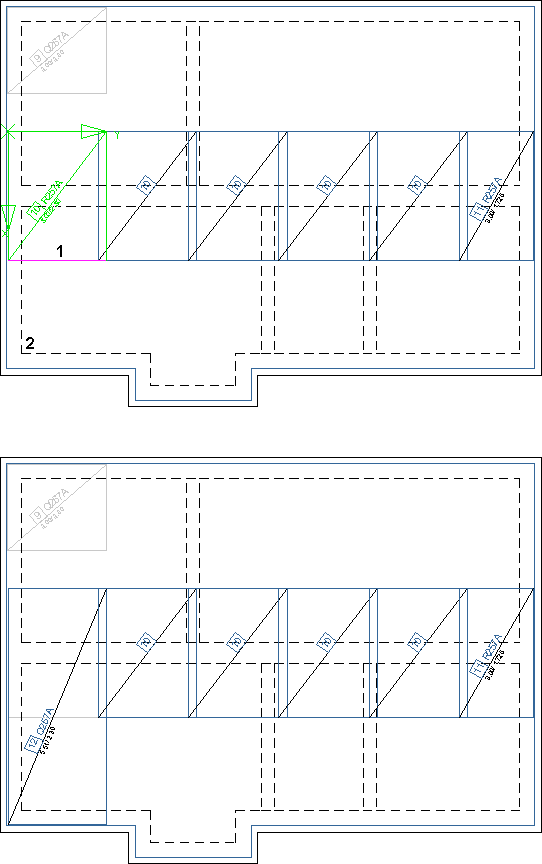

Korrektur Abmessung und Mattentyp: Position 10 > Position 12
*Werkzeugleiste:
Einzeln korrigieren in aktiver Funktion
*NA > Abmessung wählen
*Mattenkante verschieben in der FZL wählen
*In der Verlegung der Position 10 die linke Matte anfahren
*Untere Mattenkante 1 anfahren
*Neue Lage der Matte bestimmen: Eckpunkt 2 an der Fundamentinnenkante identifizieren und über die Eingabe 32 korrigieren
*Eingabe über Weiter beenden
*Über die Positionskorrektur in der FZL den Mattentyp korrigieren
*Matte Position 12 anfahren
*Matte Q257A wählen
*Eingabe über Weiter beenden

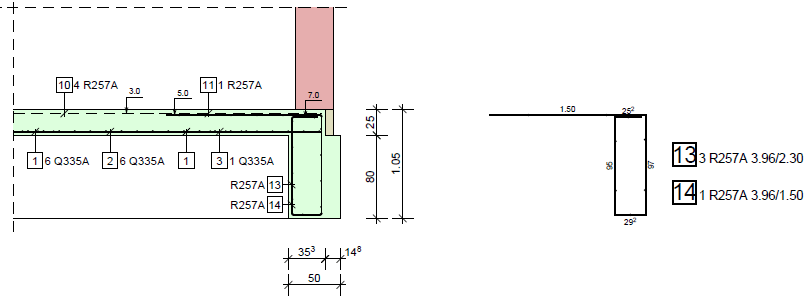

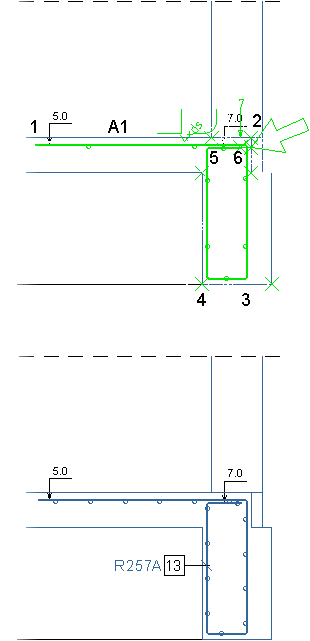

Schnitt A-A
HA: Position 13


Hauptansicht
*Mattenname R257A wählen
*Hauptansicht der Längsstäbe bestätigen
*Rab=3 (Schenkel 1: Rab=5, Schenkel 5: Rab=7) in der FZL wählen
*Folgende Einstellungen in der FZL bestimmen:
- Rechts (Lage der Stäbe in Z-Richtung)
- Einzeln in der FZL einschalten
*Anfangspunkt 1 innerhalb der Schalkanten ohne Anbindepunkt bestimmen und bestätigen (Anbindekante A1 muss markiert sein)
*Schenkelendpunkt 2 bis 6 bestimmen und bestätigen und den Randabstand entsprechend eingeben
*Eingabe über Weiter beenden
*Breite der Matte: 230.0 cm
*Länge Schenkel 5: 150 eingeben
*Weiter wählen
*Positionsnummer 13 bestätigen
*Lage der Positionsnummer bestimmen und bestätigen
*Weiter wählen

Mattenauszug
*Über einen SmartClick am Positionstext bzw. an der Positionsnummer Position 13 identifizieren > Direkter Aufruf der Funktion MA Polygon
*Eisendarstellung Verzerrt wählen
*Lage der Matte bestimmen
*Weiter wählen
*Positionstext bestätigen
*Lage der Positionsnummer bestimmen und bestätigen
*Weiter wählen
Obere Lage

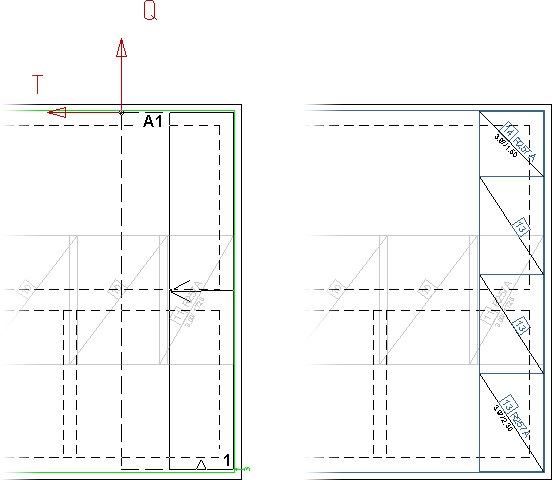

NA Verlegung: Position 13-14
*In der Hauptansicht Position 14 über einen SmartClick an dem Schenkel 1 identifizieren > Direkter Aufruf der Position F-Seite
*Rab=3 in der FZL wählen
*Eckpunkt 1 bestimmen, Cursor nach links oben unter die Anbindekante A1 bewegen und bestätigen
*Übergreifung in Querrichtung: Kein Stoß
*Mattenbreite der ersten Reihe: 230.00 bestätigen
*Restmatte in Querrichtung: Ja
*Lage der Positionsnummer bestimmen und bestätigen
*Weiter wählen



Mattenauszug
*Über einen SmartClick am Positionstext bzw. an der Positionsnummer in der Hauptansicht Position 14 identifizieren > Direkter Aufruf der Funktion MA Polygon
*Eisendarstellung Verzerrt wählen
*Keine Darstellung in der FZL wählen
*Weitere Eingabe analog der Position 13

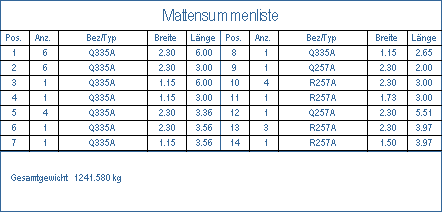

Bewehrungsliste auf den Plan einbauen
*Werkzeugleiste:
Bewehrungslisten > Funktionsleiste: Einbauen

*Matten Summen in der FZL wählen und die Liste platzieren
