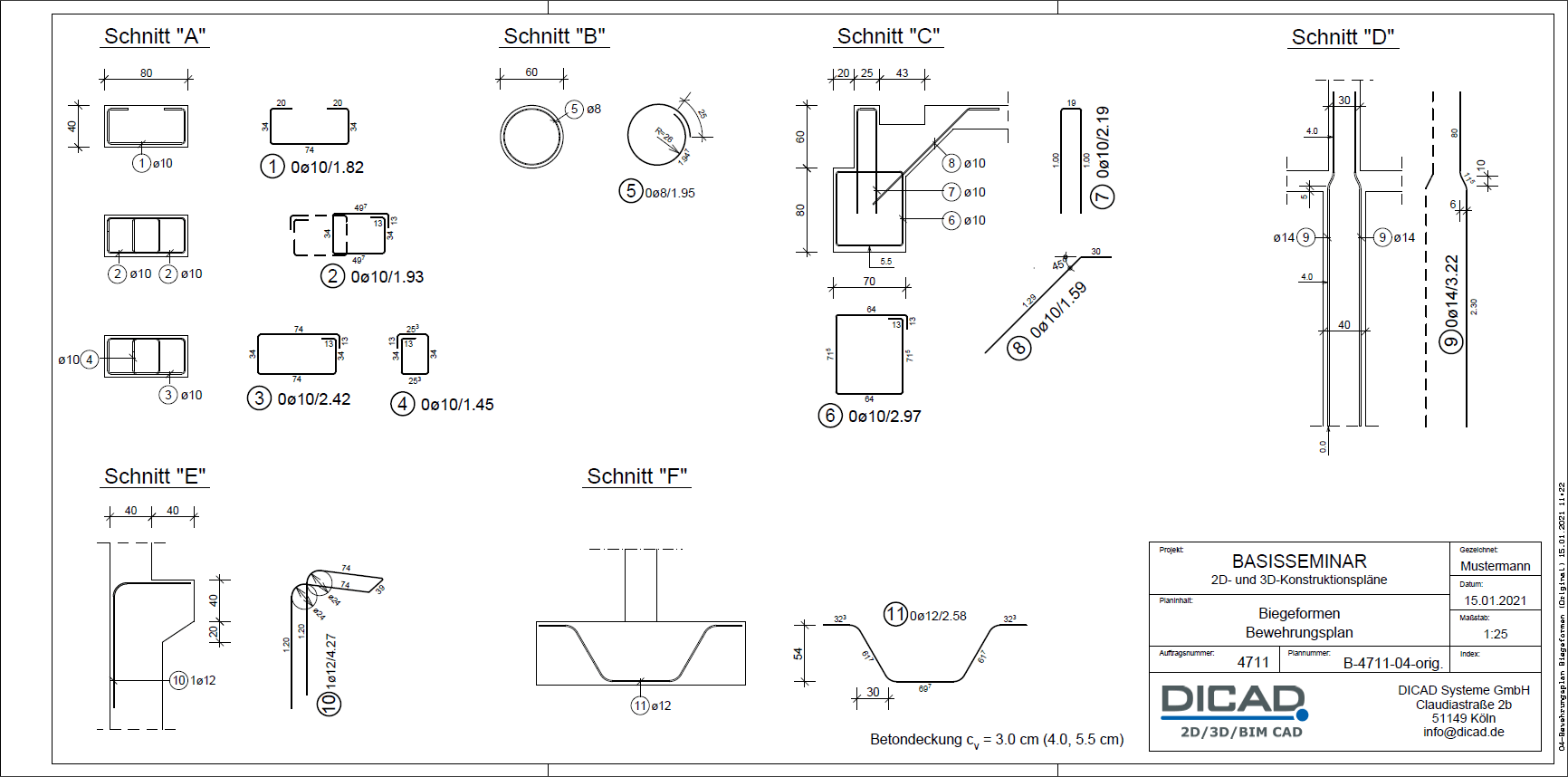

Exemple : plan d'armature formes de façonnage

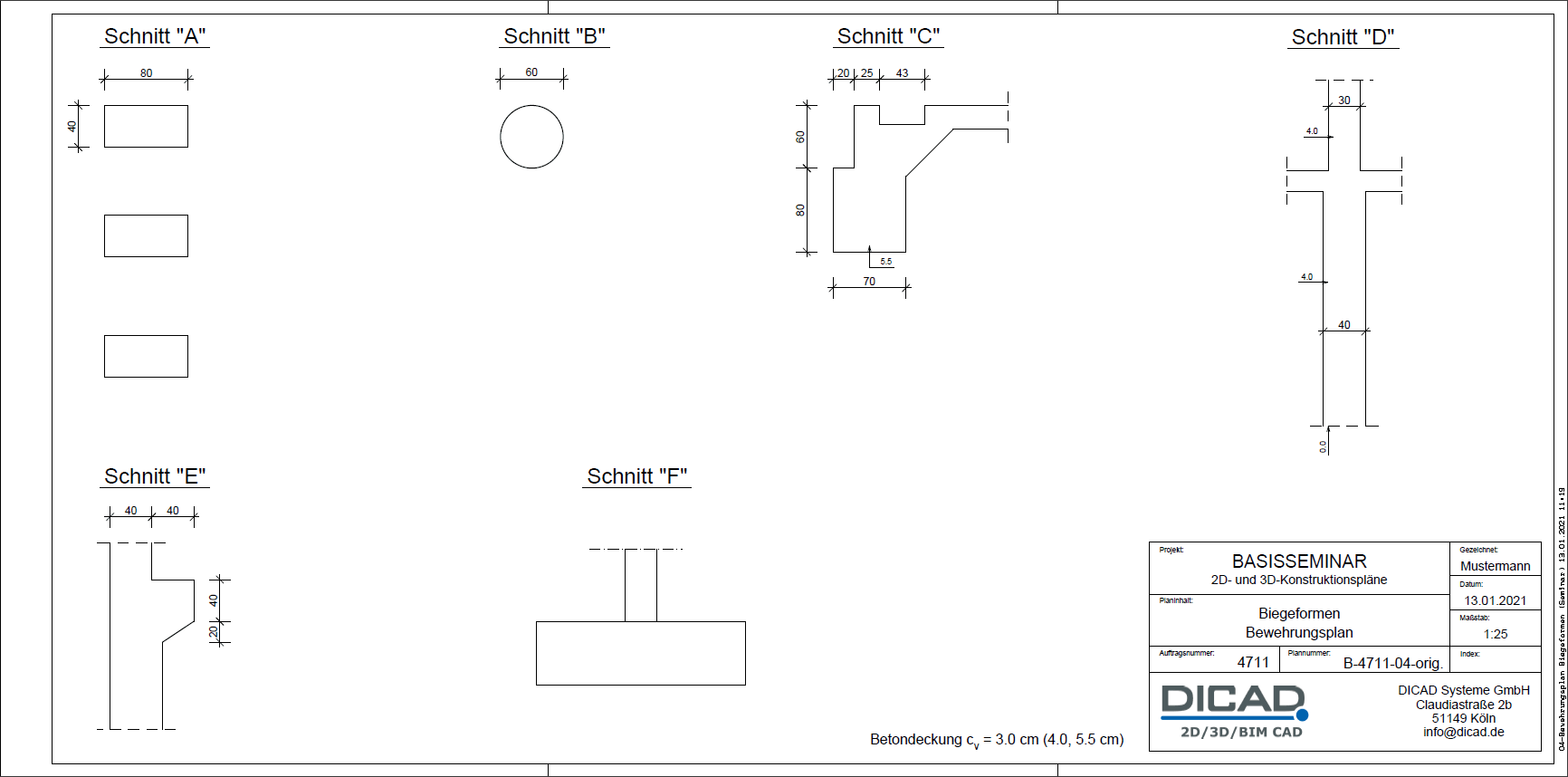

Plan über die Planverwaltung öffnen
*Iconleiste:
Pläne öffnen klicken
*Planverwaltung: Plan 04-Bewehrungsplan Biegeformen (Seminar) doppelklicken
Siehe hierzu:
Stabstahl eingeben
*Werkzeugleiste:
Eingeben (Stabstahl)
Schnitt “A“

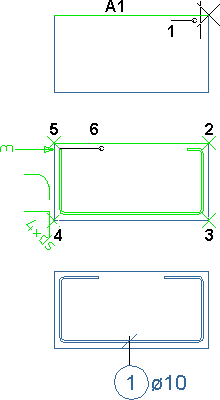

Position 1



Hauptansicht
*HA und Durchmesser 10 wählen
*Rab=3 in der FZL wählen
*Anfangspunkt 1 innerhalb der Schalkanten unter der Anbindekante A1 nah am Eckpunkt bestimmen (Markierung kennzeichnet die Hakeneingabe) und bestätigen
*Schenkelendpunkt 2 bis 6 (Punkt 6 vor Markierung der Hakeneingabe bestätigen, kein senkrechter Strich darf sichtbar sein) bestimmen
*Eingabe über Weiter beenden
*Länge 20 für Haken 1 eingeben
*Länge 20 für Schenkel 5 eingeben
*Weiter wählen
*Pos 1 bestätigen
*Positionstext ø10 bestätigen
*Lage der Positionsnummer bestimmen und bestätigen
*Weiter wählen


Eisenauszug
*SmartClick am Positionstext bzw. an der Positionsnummer der Position 1 (Aufruf von EA Polygon)
*Aru in der FZL einschalten
*Lage des Eisenauszugs bestimmen
*Weiter wählen
*Eisenanzahl und Positionstext bestätigen
*Lage der Positionsnummer bestimmen und bestätigen
*Weiter wählen


Position 2



Hauptansicht
*HA Bügel und Durchmesser 10 wählen
*4-schnittig (gleiche Bügel) und Rab=3 in der FZL wählen
*Bügeleckpunkt 1 innerhalb der Schalkanten bestimmen und bestätigen
*Cursor nach rechts oben bewegen und bestätigen
*Länge 13 für Haken 1 und 2 bestätigen
*Weiter wählen
*Pos 2 bestätigen
*Positionstext ø10 bestätigen
*Lage der Positionsnummer bestimmen und bestätigen
*Weiter wählen
*Weitere Eingabe analog dem 1. Bügel


Eisenauszug
*SmartClick am Positionstext bzw. an der Positionsnummer der Position 2 (Aufruf von EA Polygon)
*Eisendarstellung Verzerrt wählen
*Weitere Eingabe analog der Position 1

2. Eisenauszug
*EA Polygon über einen SmartClick am Positionstext bzw. an der Positionsnummer der Position 2 aufrufen
*Eisendarstellung Verzerrt wählen
*Ltyp=2 in der FZL wählen
*Lage des Eisenauszugs bestimmen
*EA-Schenkeltexte alle löschen
*Weiter wählen
*Eisenanzahl bestätigen
*Keine Markierung in der FZL wählen
*Weitere Eingabe analog dem 1. Eisenauszug
*

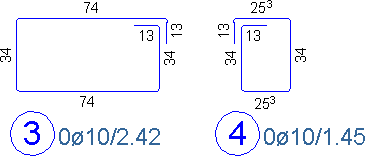

Position 3 und 4



Hauptansicht
*HA Bügel und Durchmesser 10 wählen
*4-schnittig (Bügel im Bügel) und Rab=3 in der FZL wählen
*Eingabe des äußeren (Position 3) und inneren Bügels (Position 4) analog der Position 2


Eisenauszug
*Eingabe analog der Position 2

Eisenauszug Position 4
*Eingabe analog der Position 2
(Hinweis: Vor der Lagebestimmung der Positionsnummer Schenkelrichtung in der FZL ausschalten)

Schnitt “B“
Position 5



Hauptansicht
*HA Bügel und Durchmesser 8 wählen
*Standardbügel und Rab=3 wählen
*SmartClick oberhalb des Kreiswinkels
*Übergreifungslänge 25 eingeben
*Weitere Eingabe analog der Position 1

Eisenauszug
*Eingabe analog der Position 2
Schnitt “C“

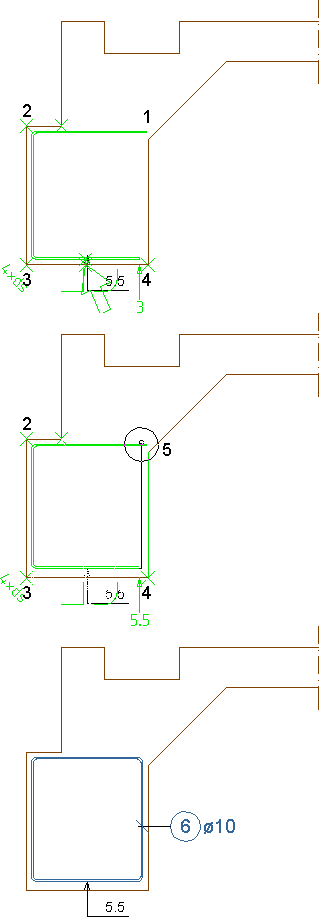

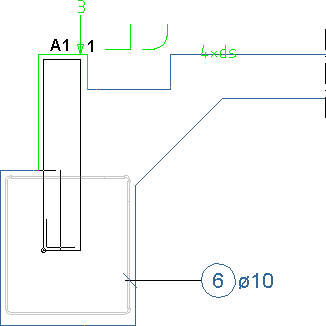

Position 6


Hauptansicht
*HA und Durchmesser 10 wählen
*Rab=3 wählen
*Anfangspunkt 1 innerhalb der Schalkanten bestimmen und bestätigen
*Schenkelendpunkt 2 bis 4 bestimmen
*SmartClick auf das Symbol zur Korrektur des Randabstands, -5.5 eingeben
*Schenkelendpunkt 5 (kreisförmige Markierung kennzeichnet die Bügelschlosserkennung) bestimmen
*Länge 13 für Haken 1 und 2 bestätigen
*Weiter wählen
*Weitere Eingabe analog der Position 1
*Über die Positionskorrektur in der FZL den Randabstand korrigieren
*Alle Randabstände einzeln wählen
*Stabstahl anfahren
*Randabstand 3 bestätigen, 5.5 eingeben, 3, 3 bestätigen
*Positionskorrektur über Weiter beenden


Eisenauszug
*Eingabe analog der Position 2

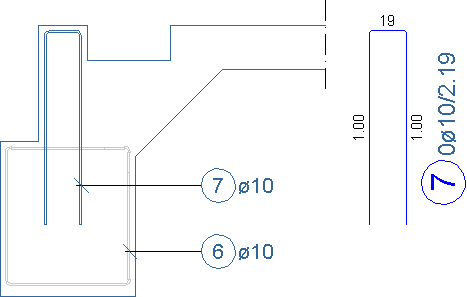

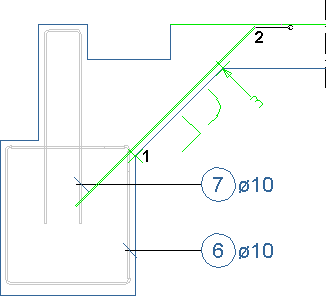

Position 7



Hauptansicht
*HA Bügel und Durchmesser 10 wählen
*Rab=3 wählen
*Schenkelanfangspunkt 1 innerhalb der Schalkanten unter der Anbindekante A1 bestimmen und bestätigen
*Cursor nach links unten bewegen
*Für Eckpunkt 2 die Schenkellänge 100 eingeben
*Weitere Eingabe analog der Position 1



Eisenauszug
*Eingabe analog der Position 1
(Hinweis: Vor der Lagebestimmung der Positionsnummer Schenkelrichtung in der FZL einschalten)

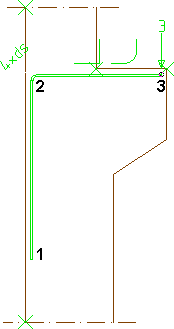

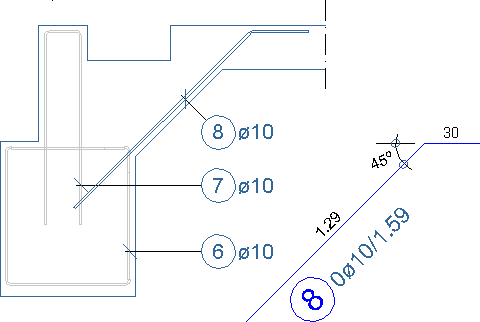

Position 8



Hauptansicht
*HA und Durchmesser 10 wählen
*Rab=3 wählen
*Anfangspunkt 1 anfahren und -40 eingeben
*Endpunkt 2 bestimmen und bestätigen
*Cursor nach rechts bewegen
*Endpunkt 30 eingeben
*Weitere Eingabe analog der Position 1

Eisenauszug
*Eingabe analog der Position 1
(Hinweis: Vor der Lagebestimmung des Eisens die Taste [R] zur freien Positionierung drücken, dann Winkelmaß in der FZL einschalten und die Eingabe der Lage der Maßlinien mit [Esc] bestätigen)

Schnitt “D“

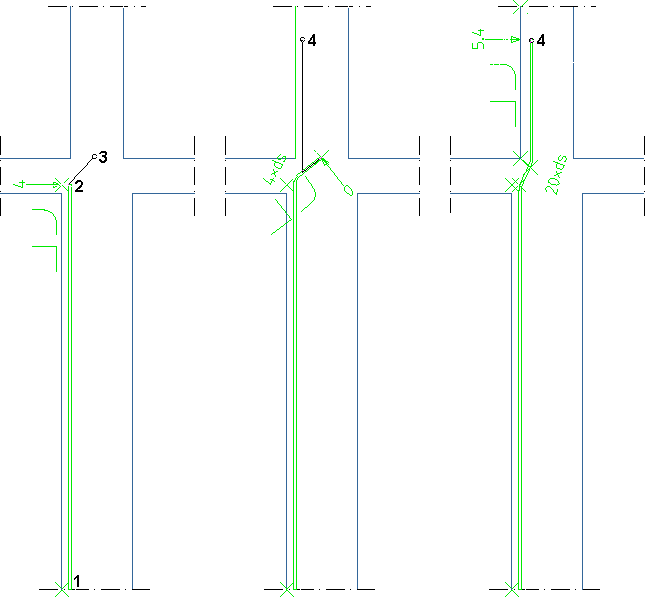

Position 9


Hauptansicht
*HA und Durchmesser 14 wählen
*Rab=4 wählen
*Einzeln in der FZL einschalten
*Anfangspunkt 1 bestimmen und bestätigen
*Endpunkt 2 mit der [Leertaste] identifizieren und über die Eingabe 0,5 (x,y) korrigieren
*Randabstände einzeln eingeben: unten = 0, links = 4
*Cursor nach rechts oben bewegen und Endpunkt 3 ohne Anbindepunkt und -linie (kein Kreuz darf sichtbar sein) bestätigen
*Endpunkt 4 an der linken senkrechten Schalkante bestimmen (kein Kreuz darf an der oberen Schalkantenecke sichtbar sein) und bestätigen
*Rab=4 eingeben
*Kröpfungsbreite 6.4 bestätigen
*Kröpfungshöhe 10 eingeben
*Eingabe über Weiter beenden
*Länge Schenkel 80 eingeben
*Weitere Eingabe analog der Position 1

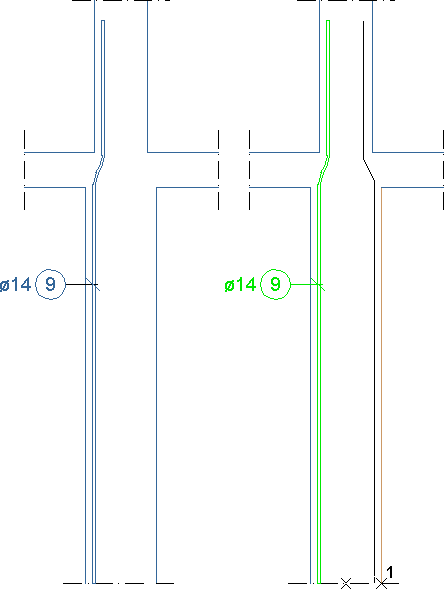

Bewehrung kopieren
*Werkzeugleiste:
Bewehrung kopieren

Position 9



Hauptansicht
*Bewehrung einzeln kopieren in der FZL wählen
*Position 9 anfahren
*Eingabe über Weiter beenden
*Spiegeln in der FZL wählen: y-Achse
*Bezugspunkt 1 bestimmen und bestätigen
*Eingabe über Weiter beenden

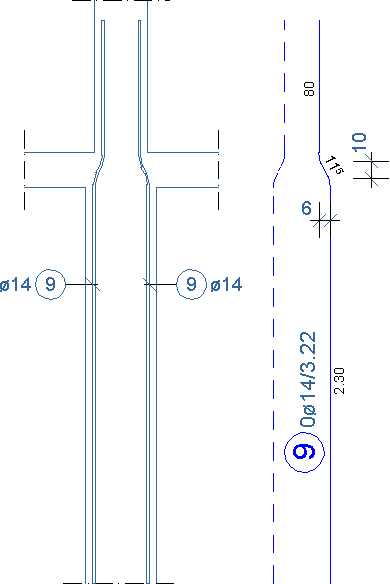

Eisenauszug
*Eingabe analog der Position 2
Schnitt “E“

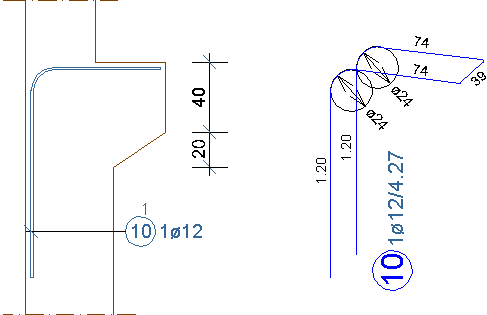

Position 10



Hauptansicht
*HA und Durchmesser 12 wählen
*Rab=3 wählen
*Anfangspunkt 1 innerhalb der Schalkanten ohne Anbindepunkt bestimmen und bestätigen
*Endpunkt 2 und 3 bestimmen und bestätigen
*Konsoleisen in der FZL wählen
*Z-Länge 39 eingeben
*Länge 120 für Schenkel 1 und 5 eingeben
*Korrektur: Biegerolle: dbr 20.0 (= 20*ds) an Stelle 1 und 4 eingeben
*Weitere Eingabe analog der Position 1


Eisenauszug
*SmartClick am Positionstext bzw. an der Positionsnummer der Position 10 (Aufruf von EA Polygon)
*Isometrie wählen
*Biegemaß in der FZL einschalten
*Lage des Eisenauszugs bestimmen
*Korrektur: Löschen einzeln wählen und zu löschende Maße anfahren
*Korrektur über Weiter beenden
*Weiter wählen
*Textlagen wählen und entsprechende Schenkeltexte zur Korrektur anfahren und neue Lage bestimmen
*Korrektur über Weiter beenden
*Weiter wählen
*Weitere Eingabe analog der Position 1
Schnitt “F“

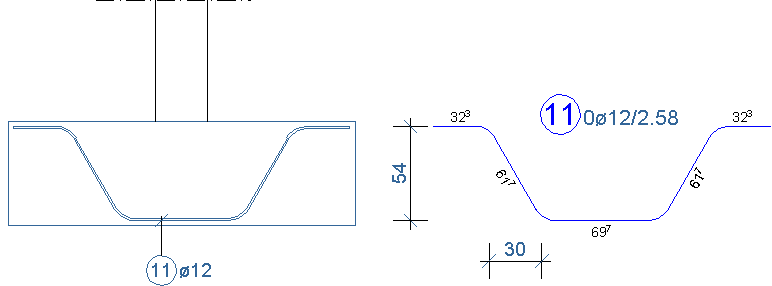

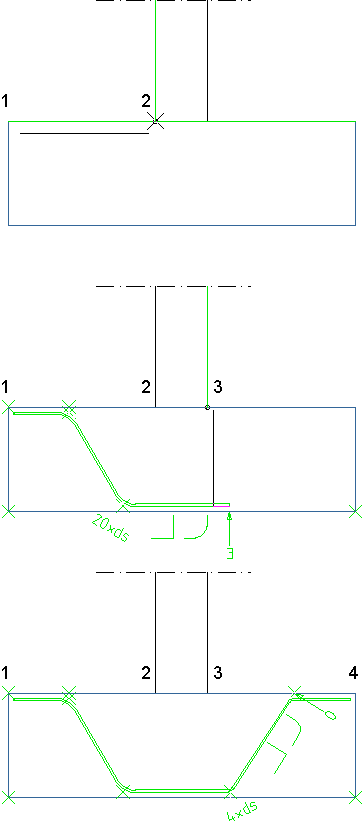

Position 11

Hauptansicht
*HA und Durchmesser 12 wählen
*Rab=3 wählen
*Anfangspunkt 1 bestimmen und bestätigen
*Endpunkt 2 mit der [Leertaste] identifizieren und über die Eingabe -50 korrigieren
*Cursor schräg nach unten bewegen und bestätigen
*Cursor nach rechts bewegen und bestätigen
*Für den Aufbiegungswinkel in der FZL 60 eingeben
*Punkt 3 mit der [Leertaste] identifizieren und über die Eingabe 50 korrigieren
*Endpunkt 4 bestimmen und bestätigen
*Für den Aufbiegungswinkel in der FZL 60 eingeben
*Weitere Eingabe analog der Position 1

Eisenauszug
*Eingabe analog der Position 1
(Hinweis: Vor der Lagebestimmung der Positionsnummer Lage der Maßlinien bestimmen.)
