Flex-Bauteil erzeugen
Flex-Bauteil aus Treppenansicht erzeugen

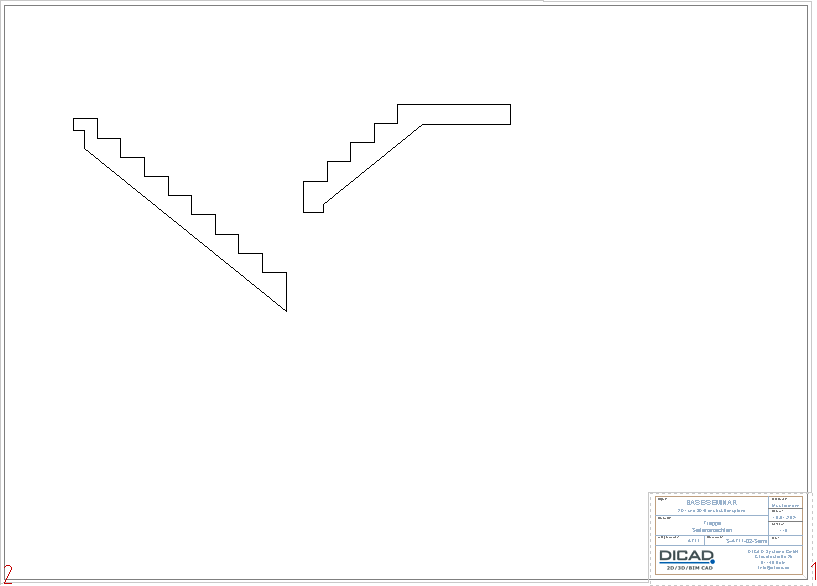

Als Grundlage für die Erzeugung der Treppe verwenden Sie den Plan 02-Schalplan Treppe (Seminar). Konstruieren Sie im 2D-Modul die Konturen der Treppe über die Funktion Linien.
Öffnen Sie den Cube und importieren Sie nun die Treppenkonturen als 2D-Grafik:
Registerkarte Einfügen > Gruppe Grafik
 | 2D-Grafik einfügen (Strg+G) | |

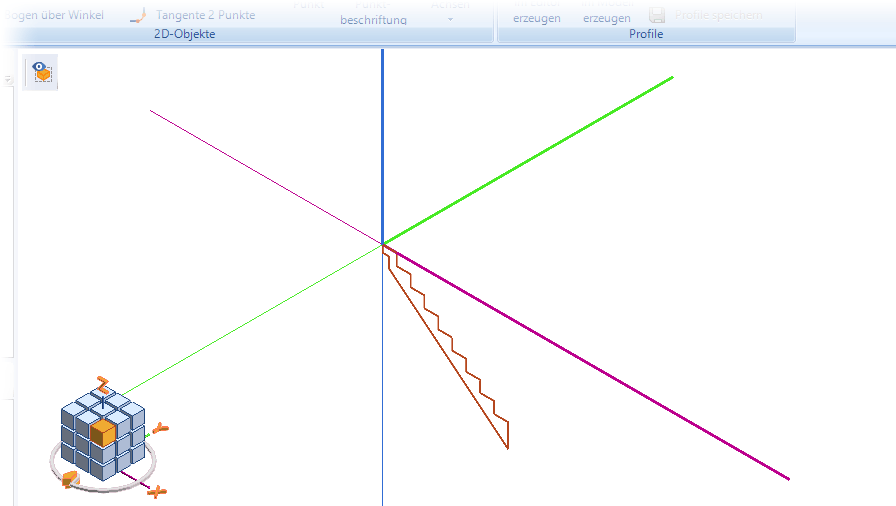

Wählen Sie in der FZL Ausschnitt und ziehen diesen um das Treppenpodest. In der FZL geben Sie einen Verzerrungsfaktor von 1.000 ein. Bestimmen Sie einen Bezugspunkt, über den Sie dann die Elementgruppe im Cube platzieren.
Anschließend selektieren Sie die Elementgruppe, um die Objektstruktur über die Registerkarte Bearbeiten > Gruppe Ändern > Funktion Auflösen aufzulösen.

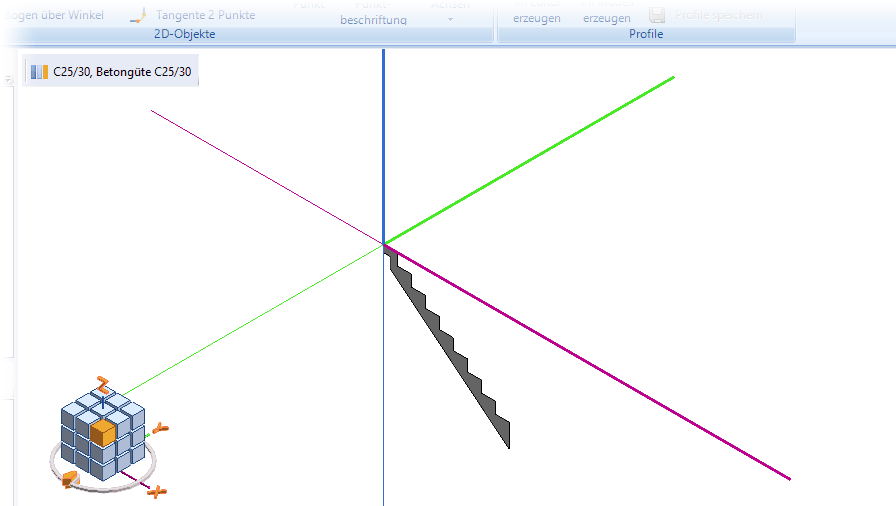

Aus den 2D-Objekten erzeugen Sie über die Registerkarte Objekte > Gruppe Profile > Funktion Im Modell erzeugen ein Profil.
Bestimmen Sie das Material, fahren die geschlossene Kontur an (die Farbe Grün zeigt eine zusammenhängende Kontur an) und bestätigen die Auswahl mit Rechtsklick und Weiter.

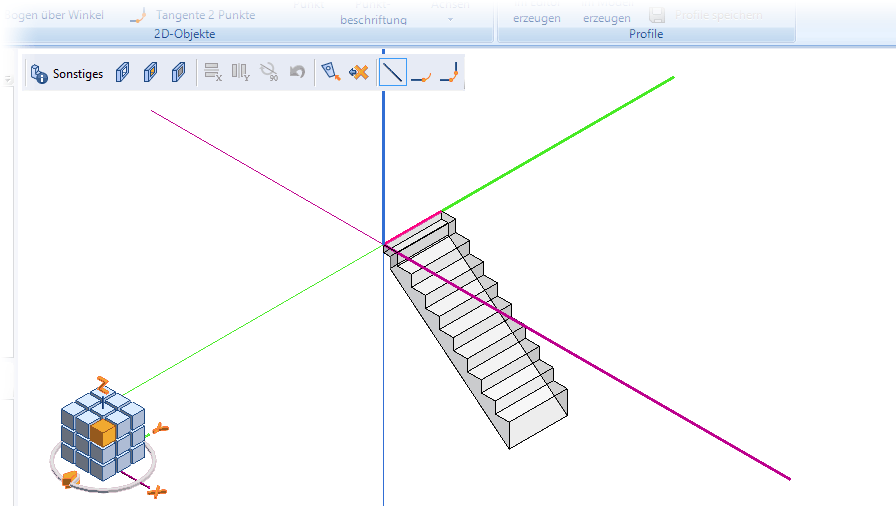

Um dieses Profil zu extrudieren, wählen Sie über die Registerkarte Objekte > Gruppe 3D-Objekte > Funktion Profil entlang Eingabe, fahren das Profil an, bestätigen mit Rechtsklick und bestimmen einen Bezugspunkt für den Pfad. Durch die Eingabe des Werts 100 bestimmen Sie die Breite des Treppenlaufs.

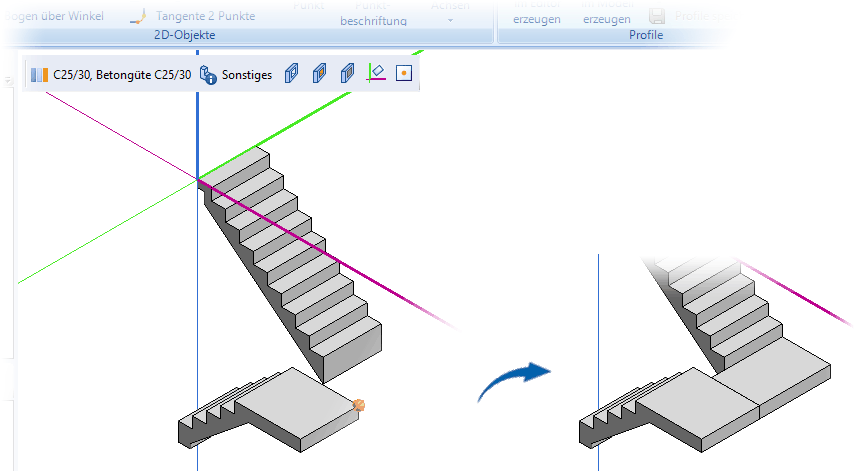

Nachdem Sie den zweiten Treppenlauf ebenso erzeugt haben, positionieren Sie die Treppenläufe in einem Abstand von 22 cm zueinander (Registerkarte Bearbeiten > Gruppe Transformieren > Funktion Verschieben) und vervollständigen das Treppenpodest:
Registerkarte Objekte > Gruppe 3D-Objekte
 | Quader erzeugen (Q) |

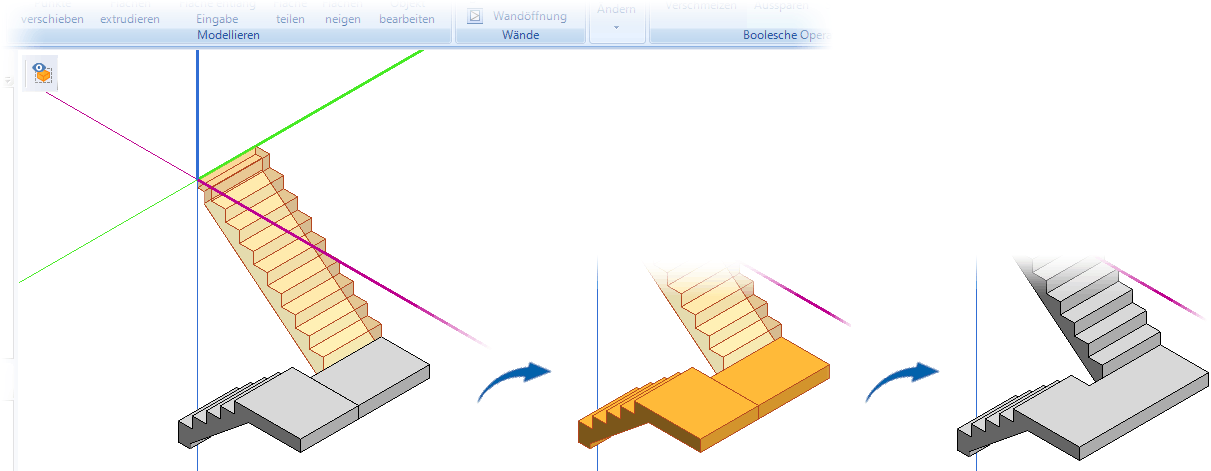

Verbinden Sie die drei Objekte der Treppe.
Registerkarte Bearbeiten > Gruppe Boolesche Operationen
 | Objekt mit Selektion verschmelzen (U) |

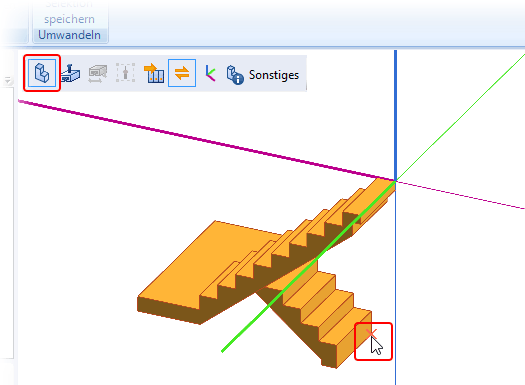

Diese 3D-Objekte speichern Sie als ein Flex-Bauteil und definieren für den späteren Einbau einen Bezugspunkt.
Registerkarte Bauteile > Gruppe Umwandeln > Funktion Selektion speichern
 | Selektion als Bauteil speichern (Shift+S)) | |
Speichern Sie das Flex-Bauteil mit dem Namen Treppe in das Verzeichnis (STRAKON-Benutzerdaten)\DICAD\Version.2023+\daten\dicad\Getting started\standard-flex-parts.
