Modell erzeugen
Siehe hierzu:
2D-Grafik einbauen
Sie konstruieren das Gebäude im Cube - Modell.
*Werkzeugleiste:
Cube Modell (3D-Konstruktion)

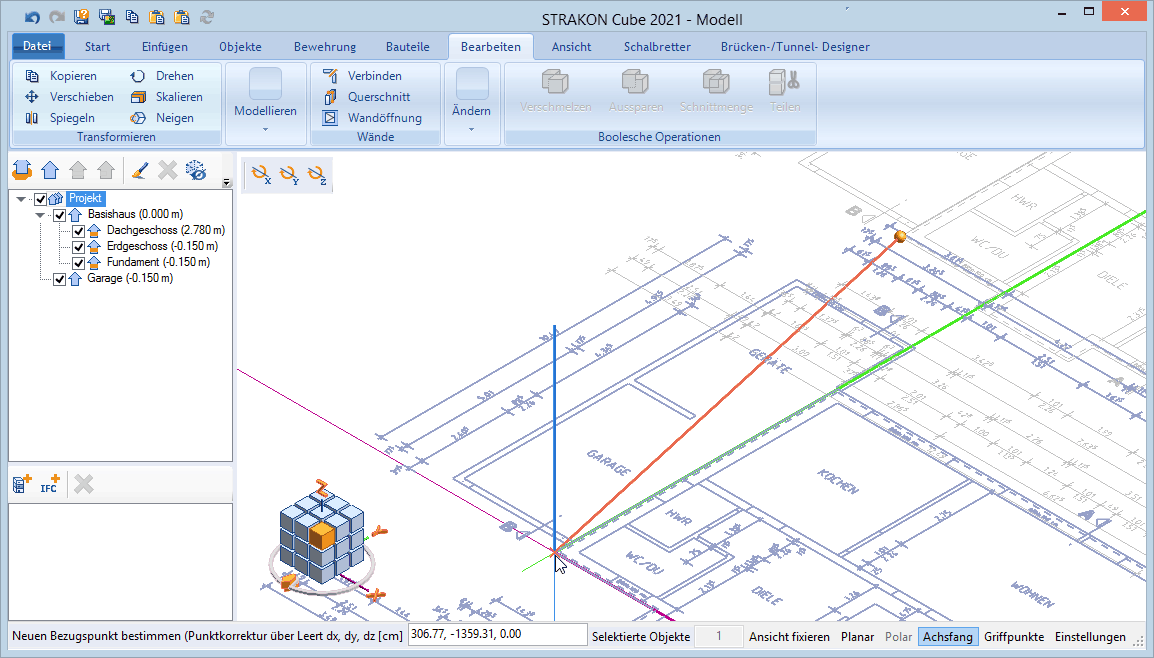

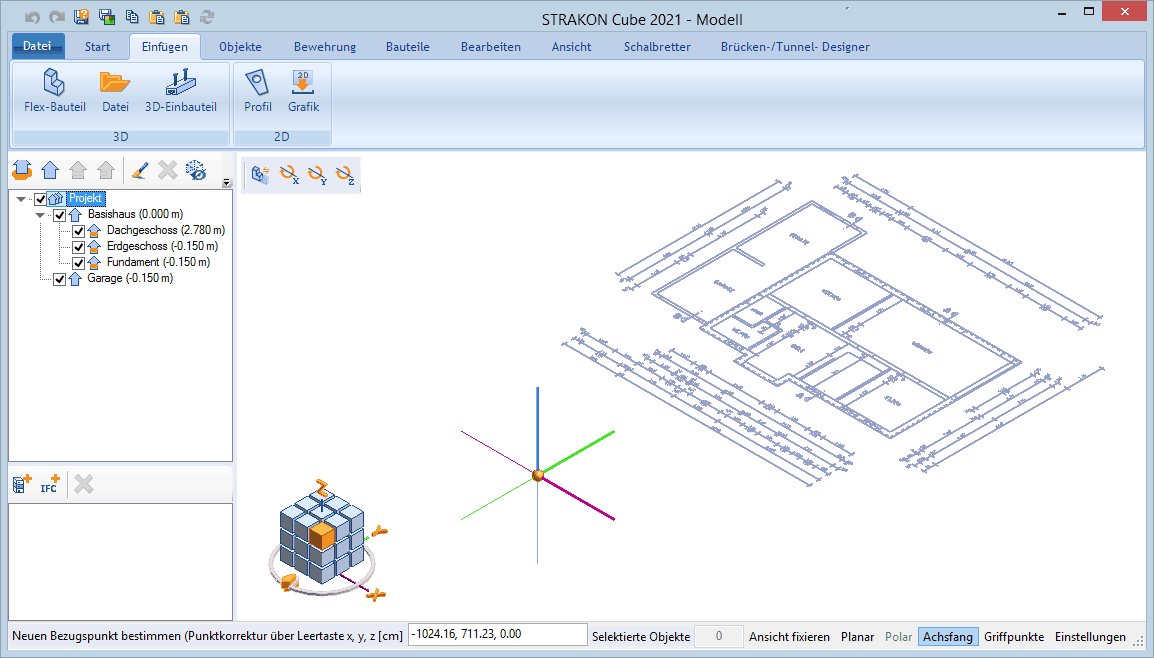

Als Konstruktionsvorlage fügen Sie den Inhalt einer 2D-PDF-Datei ins Modell ein:
*Registerkarte Einfügen > Gruppe 2D > Funktion Grafik > STRAKON-Fenster: Funktionsleiste: PDF
*In der FZL geben Sie einen Verzerrungsfaktor von 50.00 ein.
*Datei 01-Grundriss EG-Schablone.pdf aus dem Verzeichnis Schablone (STRAKON-Benutzerdaten)\DICAD\Version.2023+\daten\dicad\Getting started) öffnen
*Grafik frei platzieren

*Grafik auf den Nullpunkt des Koordinatensystems verschieben (Registerkarte Bearbeiten > Gruppe Transformieren > Funktion Verschieben)
Garage modellieren

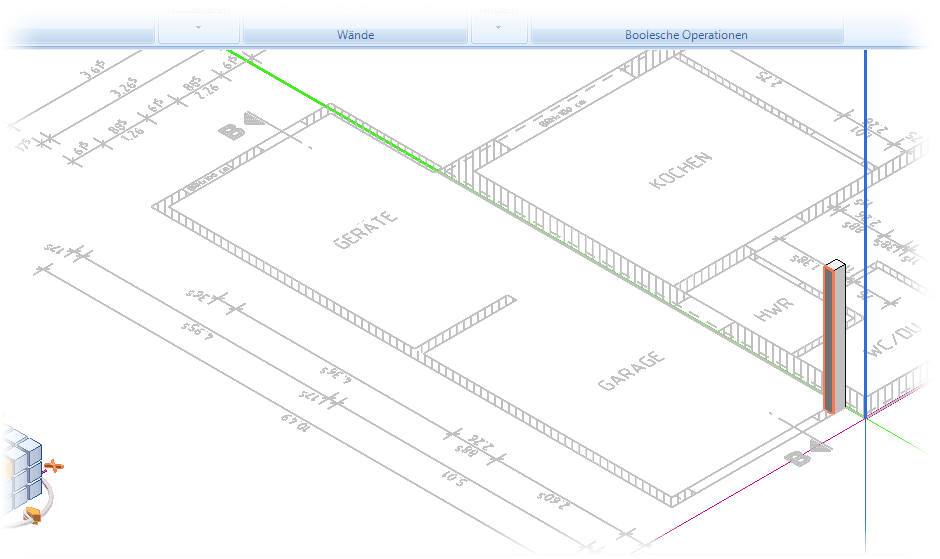

Erzeugen Sie mit der Funktion Quader ein Stück der Wand (b = 17.5 cm / h = 250 cm) (Registerkarte Objekte > Gruppe 3D-Objekte > Funktion Quader).
Legen Sie vor jeder Eingabe eines Objekts über die Zusatzleiste die Teileart fest.
Sie können in STRAKON Elemente mit einer Teileart für die Datenabgabe PPS (FT-Positionen) und Unitechnik (Elementierung Decke) sowie für die Übergabe in eine Dispositionsdatei (*.dis) für Betsy (Modul Kalkulationsschnittstelle Komfort) (Massiv- und Doppelwände) erfassen.
Den Quader erfassen Sie mit dem Material KS, Kalksandstein und der Teileart Wand.

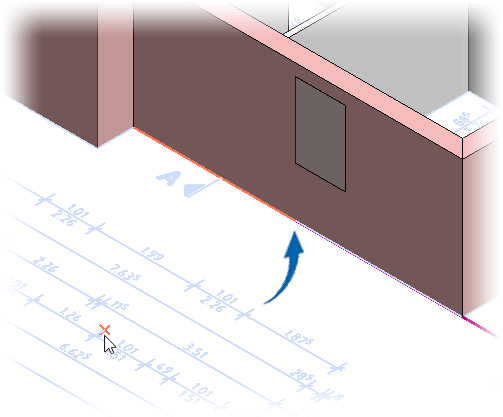

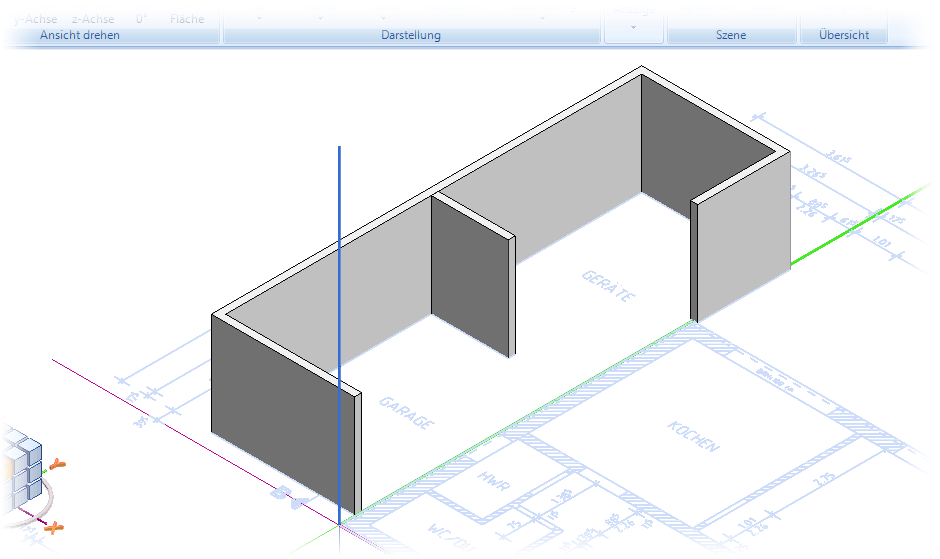

Die weiterführenden Wände erstellen Sie über die Funktion Fläche entlang Eingabe über die Registerkarte Bearbeiten > Gruppe Modellieren.
*Zu extrudierende Fläche des Wandquaders anfahren
*Bestimmen Sie nacheinander die Bezugspunkte des Eingabepfads anhand der 2D-Grafik
*Beenden Sie die polygonale Eingabe mit (kurzem) Rechtsklick

Wandöffnungen in der Garage eingeben

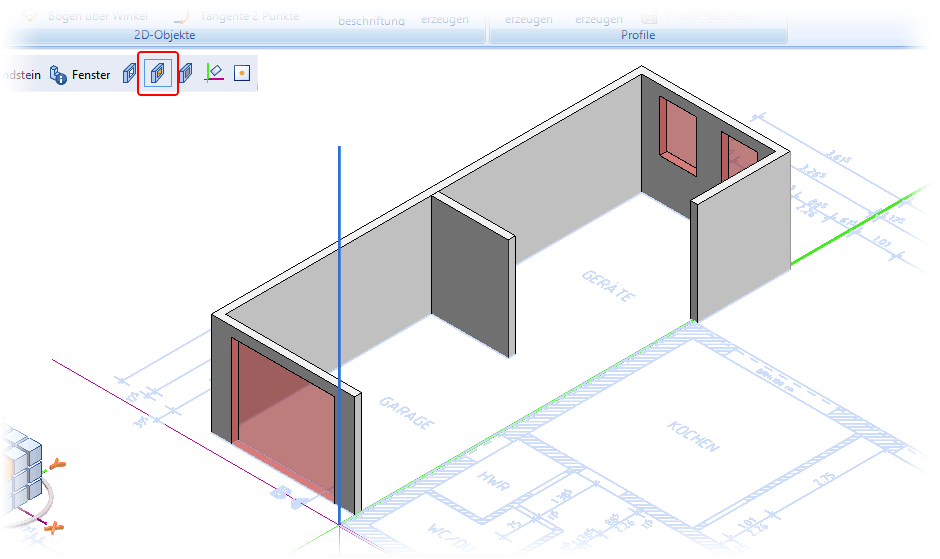

Geben Sie Türen und Fenster über die Registerkarte Objekte > Gruppe 3D-Objekte > Funktion Quader ein.
*In der Zusatzleiste die Funktion Abzugsobjekt einschalten sowie die Teileart Tür bzw. Fenster bestimmen
*Punkte an der 2D-Grafik mit [Leertaste] fangen und um Brüstungshöhe 100 cm korrigieren
*x-, y- und z-Richtung des Quaders anhand der 3D-Grafik bzw. über Eingabe der Werte festlegen

Sturz eingeben
Den Sturz über dem Garagentor modellieren Sie ebenfalls als Quader.
*In der Zusatzleiste Material C20/25 wählen und die Funktion Verdrängungsobjekt einschalten
*Sturz mit b = 17.5 cm, h = 24 cm und einem Auflager von 25 cm eingeben (Punktkorrektur über [Leertaste])
Darstellung der Objekte im Erdgeschoss über die Ebene steuern

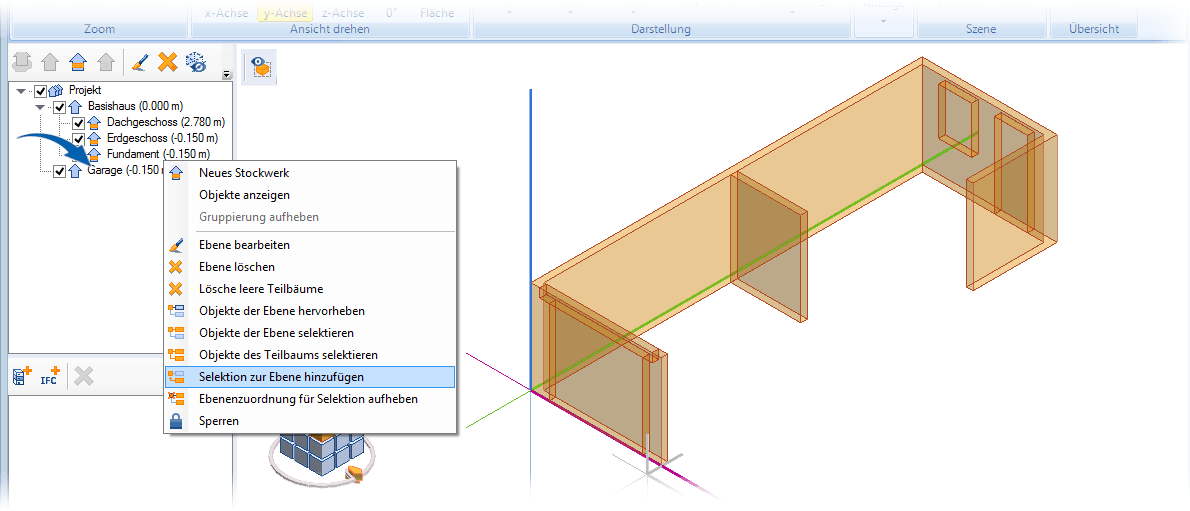

*In der Projektstruktur zur Darstellung im Modell, modellierte Objekte der Ebene Garage hinzufügen:
Alle Bauteile selektieren, mit der rechten Maustaste in der Projektstruktur in die Ebene Garage klicken, Option Selektion zur Ebene hinzufügen wählen
Wände des Ergeschosses modellieren

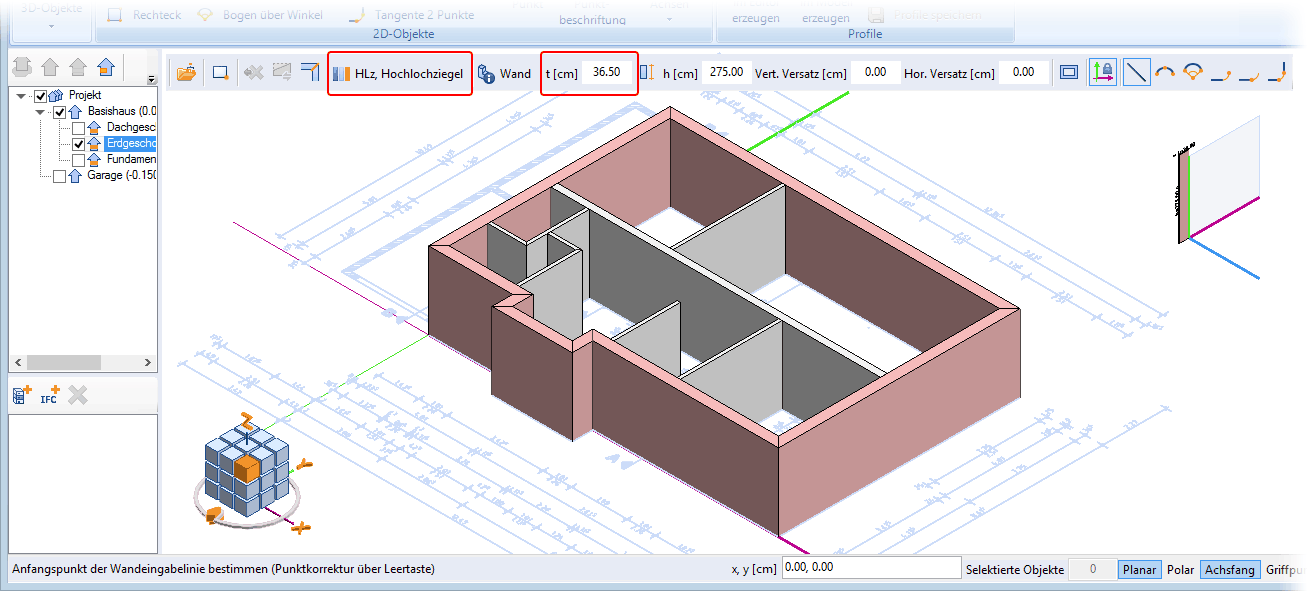

Die Wände erzeugen Sie über die Registerkarte Objekte > Gruppe 3D-Objekte > Funktion Wand.
*Bestimmen Sie das Material (Außenwände: Hlz, Hochlochziegel, Innenwände: Ks, Kalksandstein) und die Wandstärke (t [cm] = Außenwände: 36.5, Innenwände: 24 und 11.5) entsprechend und konstruieren Sie anhand des PDF-Grundrisses
*Beenden Sie die polygonale Wandeingabe über das Kontextmenü: Weiter
Wandöffnungen eingeben

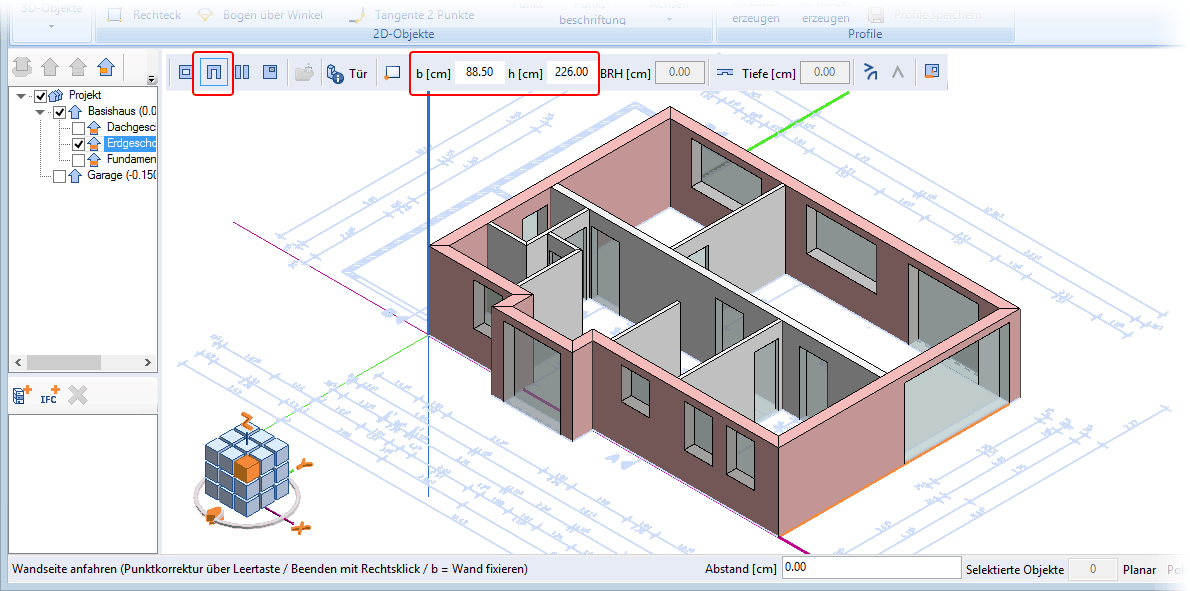

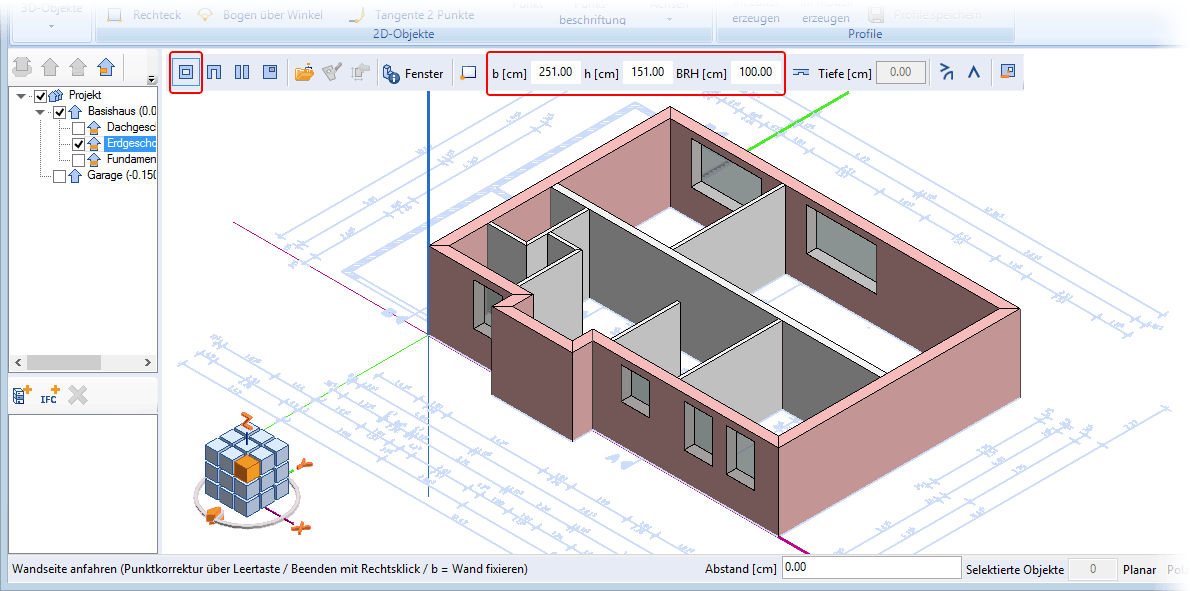

Geben Sie die Fenster und Türen über die Registerkarte Objekte > Gruppe 3D-Objekte > Funktion Wandöffnung ein.
*In der Zusatzleiste die Funktion Fenster wählen.
*Die Fenster über die Werte b und h und die Brüstungshöhe BRH anhand des PDF-Grundrisses eingeben.
Zur schnelleren Eingabe der Wandöffnungen, fixieren Sie die Wand durch Drücken der Taste [b] und bestimmen dann den Einbaupunkt über die Maße im Grundriss.

*In der Zusatzleiste die Funktion Tür wählen.
*Die Türen über die Werte b und h anhand des PDF-Grundrisses eingeben.
Sturz eingeben

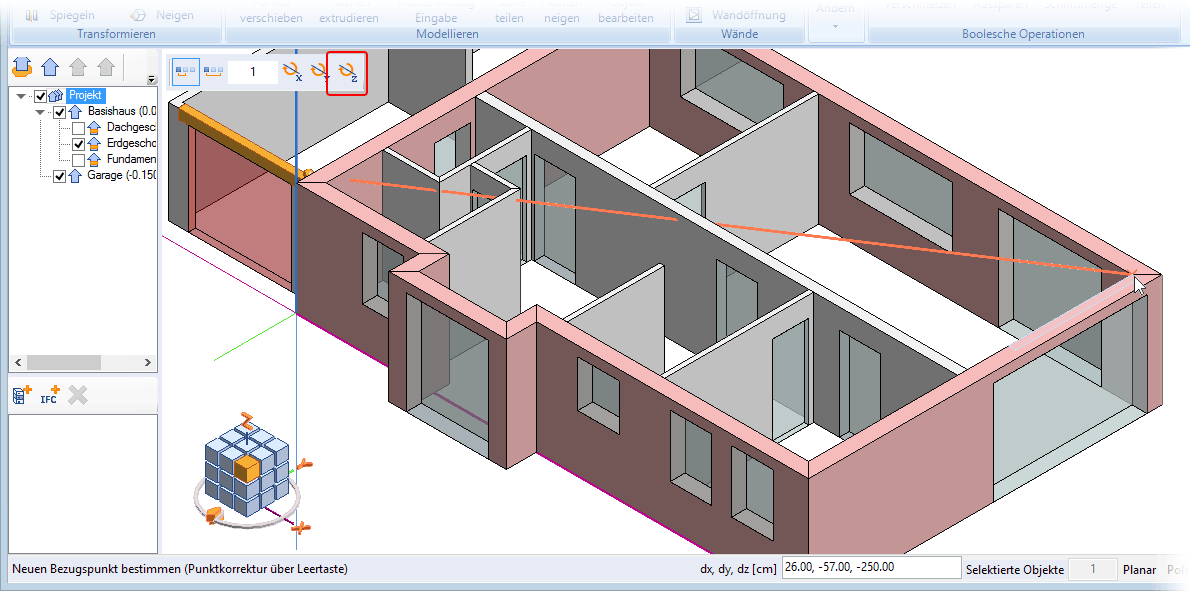

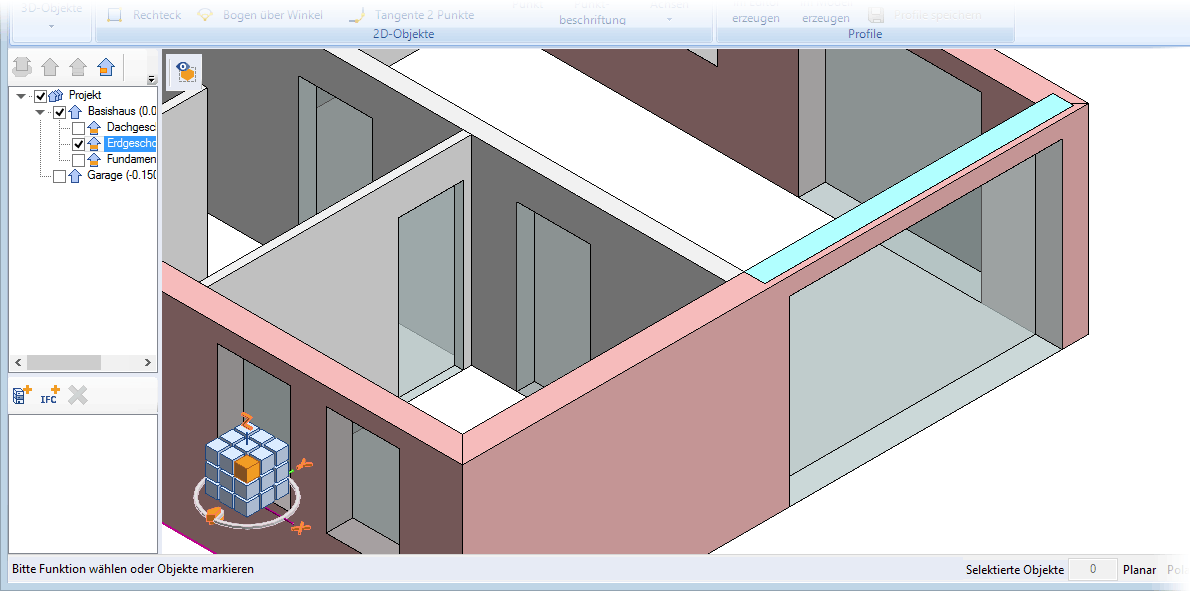

Für den Sturz über der Terrassentür kopieren Sie den Sturz über dem Garagentor und passen diesen von der Größe entsprechend an.
*Sturz über dem Garagentor selektieren, über die Registerkarte Bearbeiten > Gruppe Transformieren > Funktion Kopieren wählen, Bezugspunkt bestimmen, über die Zusatzleiste die Funktion Bauteil in 90-Schritten um z-Achse drehen klicken, neuen Bezugspunkt bestimmen (Punktkorrektur über [Leertaste] und ein Auflager von 25 cm in y-Achsenrichtung eingeben).
*Breite des kopierten Sturzes von 17.5 cm auf 28.5 cm sowie die Länge von 301 cm auf 425 cm über die Registerkarte Bearbeiten > Gruppe Modellieren > Funktion Fläche extrudieren korrigieren. Zum Extrudieren der Flächen, zuvor die umliegende Wand über die Tastenbelegung [H] ausblenden.

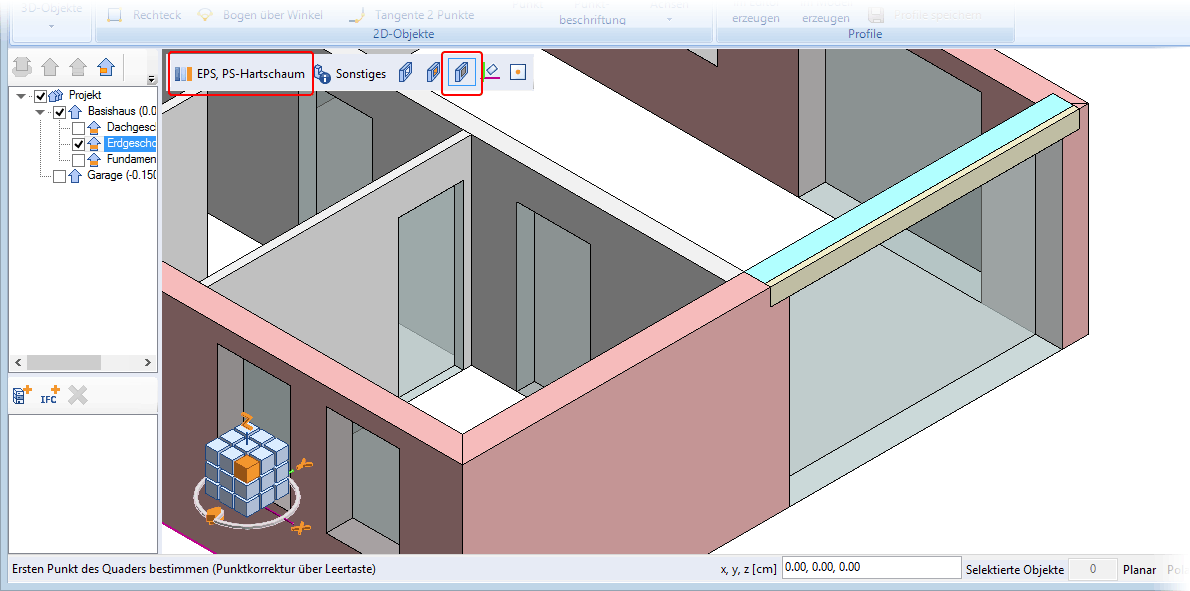

Vor den Sturz zusätzlich eine Dämmung über das 3D-Objekt Quader einbauen:
*In der Zusatzleiste Material EPS wählen und die Funktion Verdrängungsobjekt einschalten
*Dämmung mit b = 8 cm, h = 24 cm und Länge wie Sturz eingeben
Decken eingeben

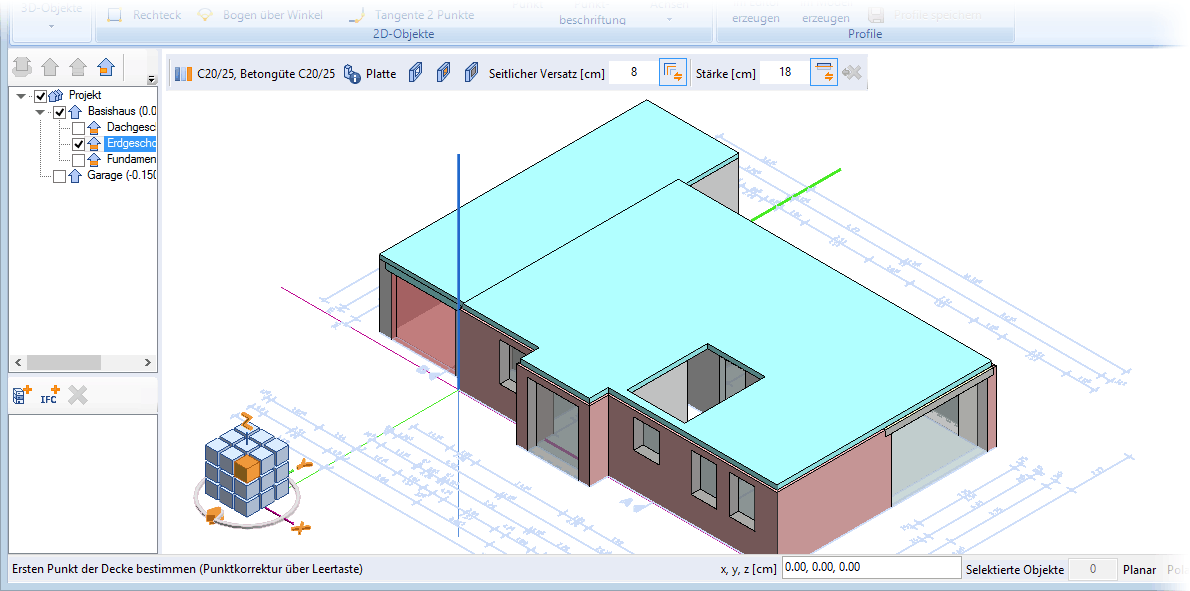

Die Decke über der Garage sowie über dem Erdgeschoss modellieren Sie über die Registerkarte Objekte > Gruppe 3D-Objekte > Funktion Decke.
*In der Zusatzleiste Material C20/25 wählen

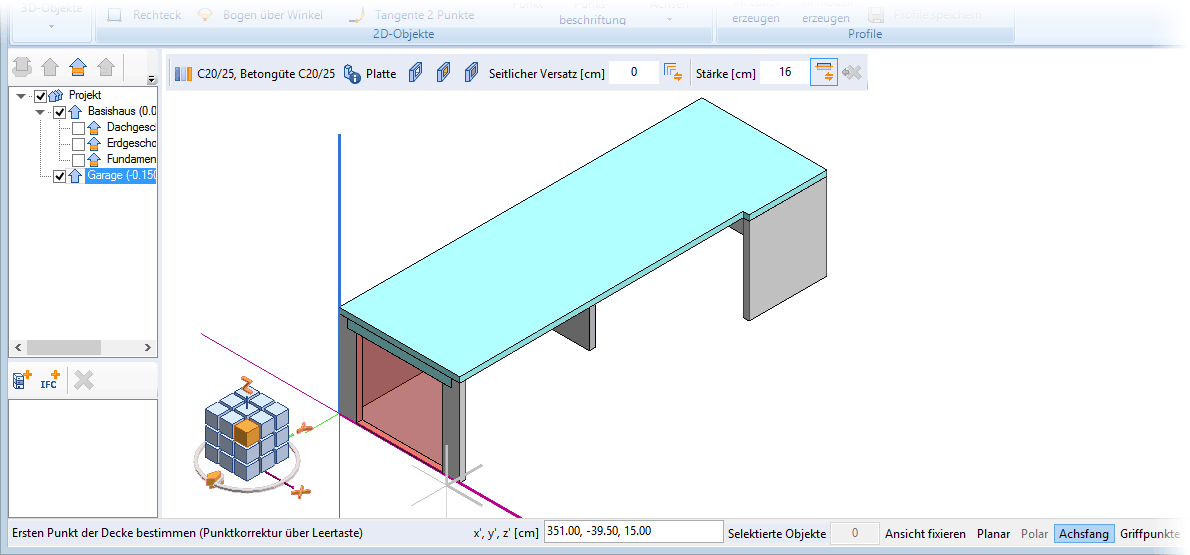

*Decke Garage ohne Versatz und einer Stärke von d = 16 cm eingeben
*Decke Ergeschoss mit einem Versatz von 8 cm und einer Stärke d = 18 cm eingeben

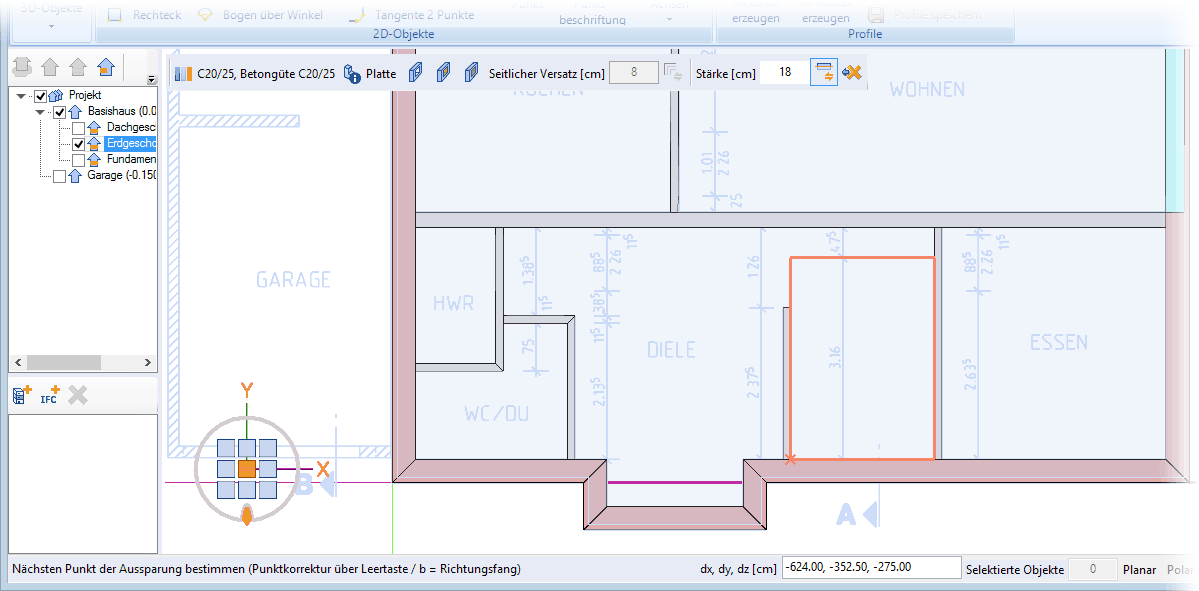

*Ist das Deckenpolygon geschlossen, bestimmen Sie die Aussparung für das Treppenhaus anhand des PDF-Grundrisses.
*Eingabe mit Rechtsklick beenden
Dämmung eingeben

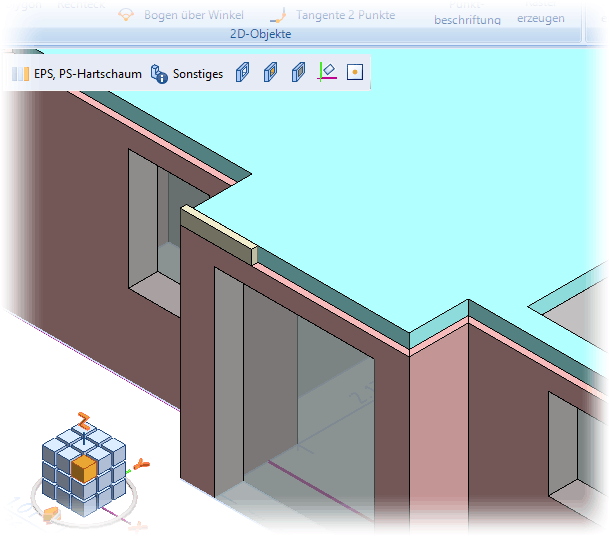

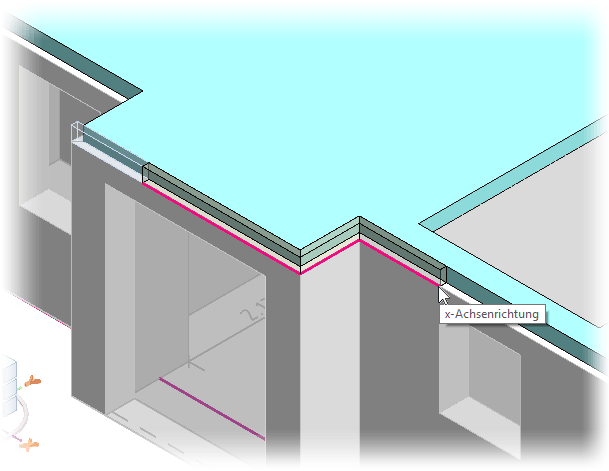

Erzeugen Sie mit der Funktion Quader ein Stück der Dämmung an der EG-Decke (Material EPS).
Die weiterführende Dämmung um die Decke erstellen Sie über die Funktion Fläche entlang Eingabe über die Registerkarte Bearbeiten > Gruppe Modellieren.
*Zu extrudierende Fläche des Dämmungsquaders anfahren
*Fläche entlang der Eingabe um die Decke ziehen
*Beenden Sie die polygonale Eingabe über das Kontextmenü: Weiter

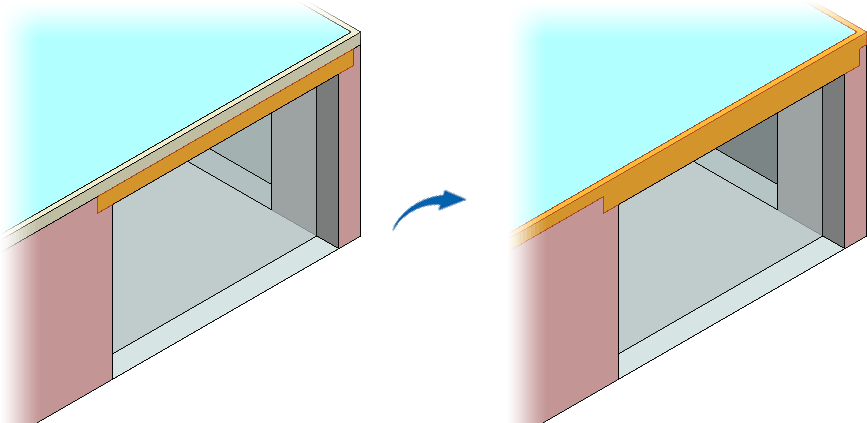

Ist die Dämmung um die Decke eingegeben, verschmelzen Sie nachträglich diese Dämmung mit der Dämmung vor dem Sturz.
*Zuerst die Dämmung vor dem Sturz selektieren
*Registerkarte Bearbeiten > Gruppe Boolesche Operationen > Verschmelzen
*Dämmung um die Decke anfahren und mit Rechtsklick beenden
